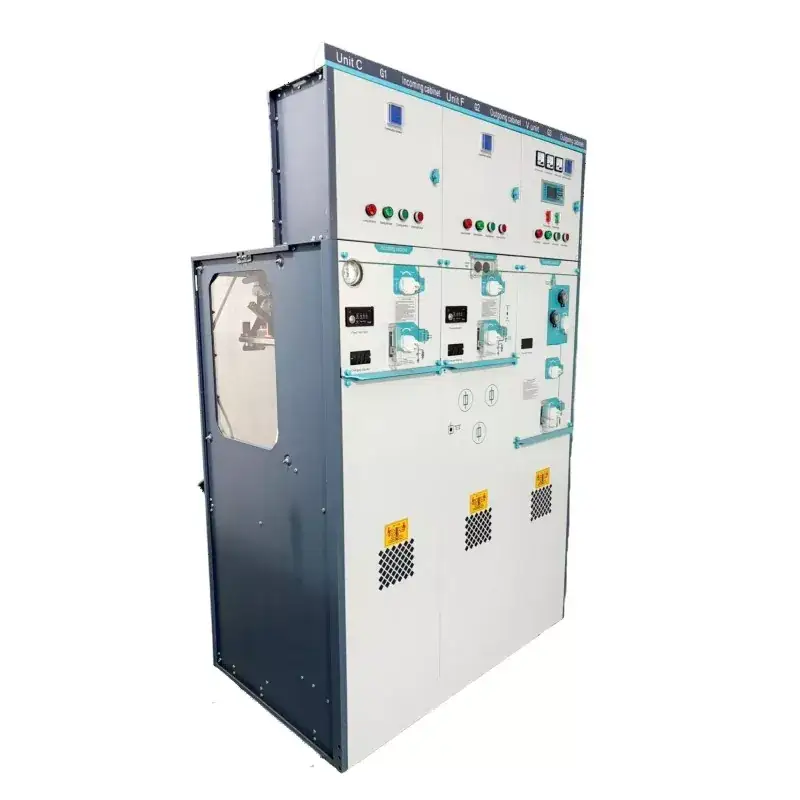

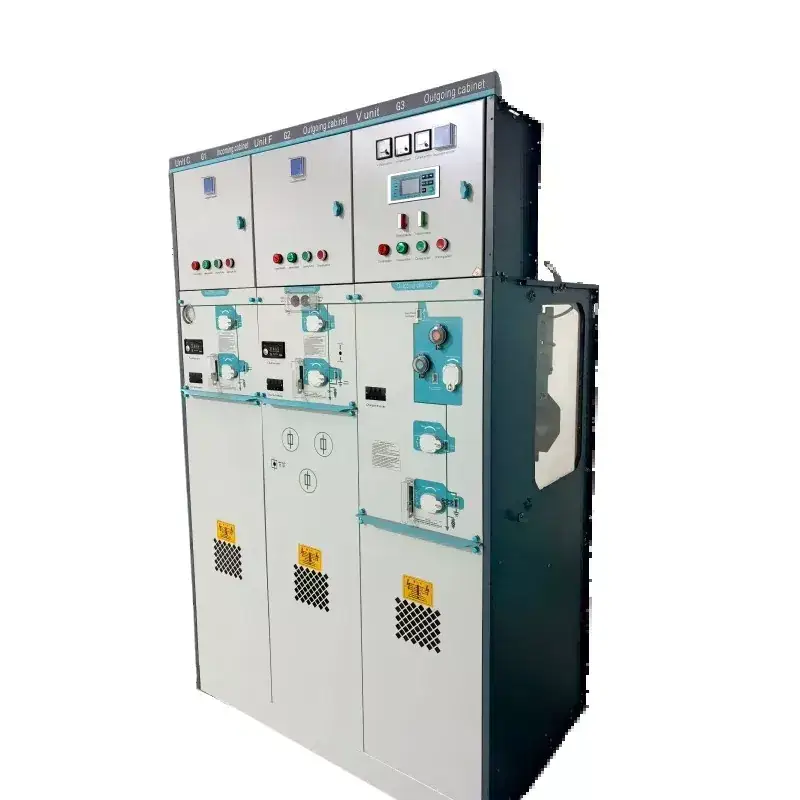

मध्यम व्होल्टेज SF6 पूर्णपणे इन्सुलेटेड सीलबंद इलेक्ट्रिकल रिंग मेन युनिट कॉम्पॅक्ट स्विचगियर

हे मध्यम व्होल्टेज SF6 पूर्णपणे इन्सुलेटेड सीलबंद इलेक्ट्रिकल रिंग मेन युनिट कॉम्पॅक्ट स्विचगियर हे लुगाओचे प्रमुख उत्पादन आहे. पूर्णपणे सीलबंद, देखभाल-मुक्त डिझाइनसह, ते जगभरातील 12kV, 24kV आणि 36kV पॉवर ग्रिडसाठी वीज वितरण प्रदान करू शकते. हे रिंग मुख्य युनिट CE, ISO आणि IEC सारख्या आंतरराष्ट्रीय प्रमाणपत्रांचे देखील पालन करते. व्यावसायिक इलेक्ट्रिकल स्विचगियर पुरवठादार म्हणून, Lugao चे SF6-इन्सुलेटेड स्विचगियर सर्व उच्च-व्होल्टेज घटकांना बाह्य वातावरणापासून पूर्णपणे वेगळे करते. त्याची धातू-बंद रचना भूमिगत सबस्टेशनपासून किनारपट्टीच्या सुविधांपर्यंत अत्यंत मागणीच्या परिस्थितीत सुरक्षित ऑपरेशन सुनिश्चित करते.

मुख्य तांत्रिक मापदंड

ठराविक योजना आकृती:

उत्पादन तपशील:

या रिंग मुख्य युनिटला अद्वितीय काय बनवते?

1. खरे पूर्ण इन्सुलेशन डिझाइन

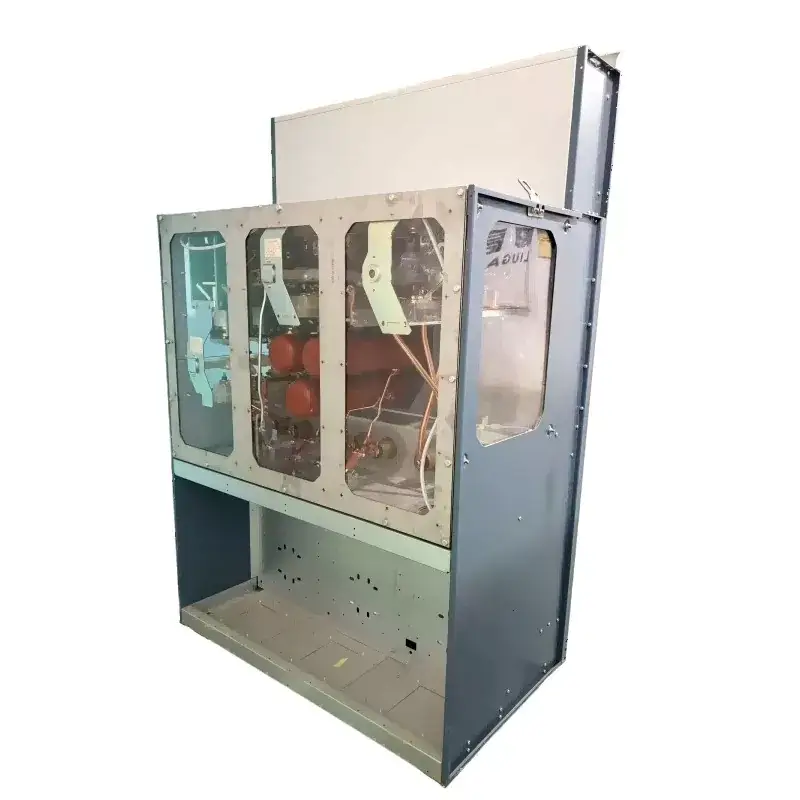

पारंपारिक एअर-इन्सुलेटेड स्विचगियरच्या विपरीत, लुगाओचे मीडियम व्होल्टेज SF6 पूर्णपणे इन्सुलेटेड सीलबंद इलेक्ट्रिकल रिंग मेन युनिट कॉम्पॅक्ट स्विचगियर पूर्णपणे सीलबंद स्टेनलेस स्टीलच्या टाकीमध्ये लेसर-वेल्डेड तंत्रज्ञान वापरून तयार केले जातात. लोड स्विचेस, व्हॅक्यूम सर्किट ब्रेकर्स, ग्राउंडिंग स्विचेस आणि मुख्य बसबारसह सर्व थेट घटक - SF6 गॅसने पूर्णपणे सील केलेले आहेत. हे गॅस-इन्सुलेटेड स्विचगियर उच्च संरक्षण रेटिंग देते, ओलावा आणि संक्षेपण, धूळ आणि वायुजन्य प्रदूषक यांसारख्या कठोर वातावरणास पूर्णपणे प्रतिरोधक आहे.

2. कॉम्पॅक्ट डिझाइन, लहान आणि उत्कृष्ट आकार: हे कॉम्पॅक्ट स्विचगियर मजल्यावरील जागा लक्षणीयरीत्या कमी करते. त्याचे मॉड्युलर डिझाईन लहान पदचिन्ह राखून विविध कॉन्फिगरेशन पर्यायांना अनुमती देते, ज्यामुळे ते भूमिगत वीज वितरण नेटवर्क, कॉम्पॅक्ट सबस्टेशन्स आणि जागा-प्रतिबंधित औद्योगिक सुविधांसाठी योग्य बनते.

3. देखभाल-मुक्त ऑपरेशन: हे पूर्णपणे सीलबंद स्विचगियर उच्च-व्होल्टेज घटकांच्या नियमित देखभालीची आवश्यकता दूर करते. म्हणून, या SF6-इन्सुलेटेड स्विचगियरला त्याच्या 30-वर्षांच्या डिझाइन लाइफमध्ये गॅस पुन्हा भरण्याची आवश्यकता नाही.

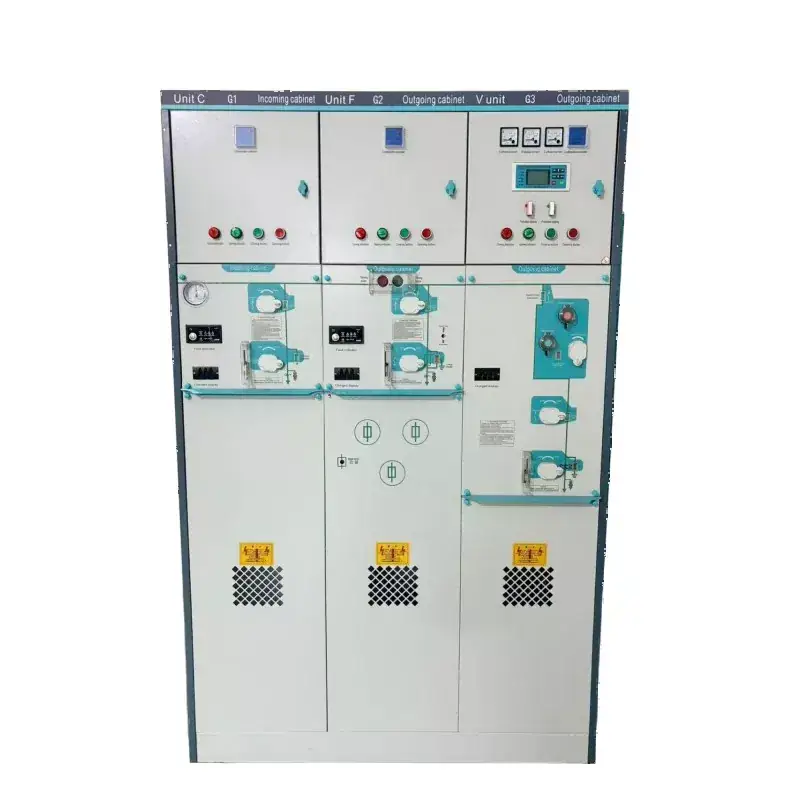

उपलब्ध कॉन्फिगरेशन्स

हे मध्यम व्होल्टेज SF6 पूर्णपणे इन्सुलेटेड सीलबंद इलेक्ट्रिकल रिंग मेन युनिट कॉम्पॅक्ट स्विचगियर विविध अनुप्रयोग आवश्यकता पूर्ण करण्यासाठी फंक्शनल मॉड्यूल्सची श्रेणी सामावून घेते, विशिष्ट ग्राहकांच्या गरजांवर आधारित लवचिक कॉन्फिगरेशनला अनुमती देते:

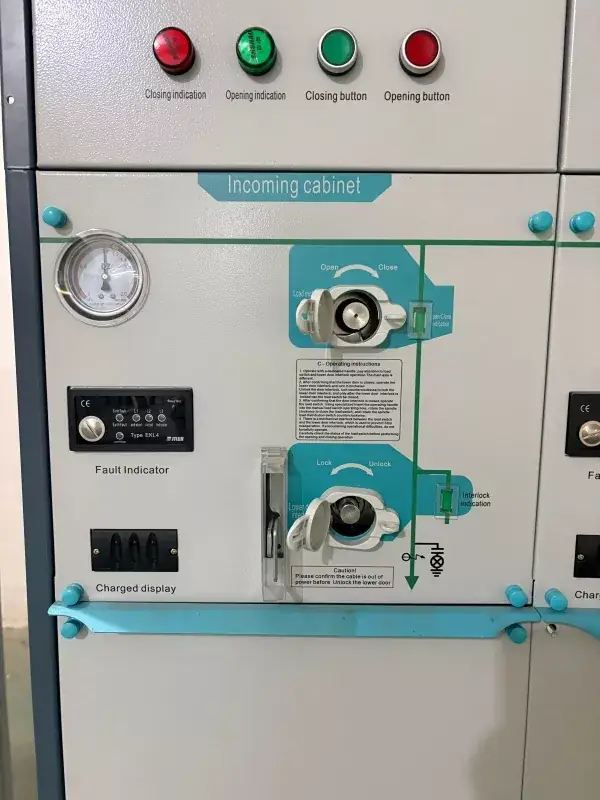

1.  C मॉड्यूल – लोड स्विच युनिट

   तीन-स्थिती लोड स्विच (मेक-ब्रेक-अर्थ) वैशिष्ट्ये

   ट्रान्सफॉर्मर संरक्षण आणि केबल स्विचिंग ऑपरेशनसाठी डिझाइन केलेले

   ब्रेक पोझिशन एकात्मिक निरीक्षण विंडोद्वारे दृश्यमान आहे

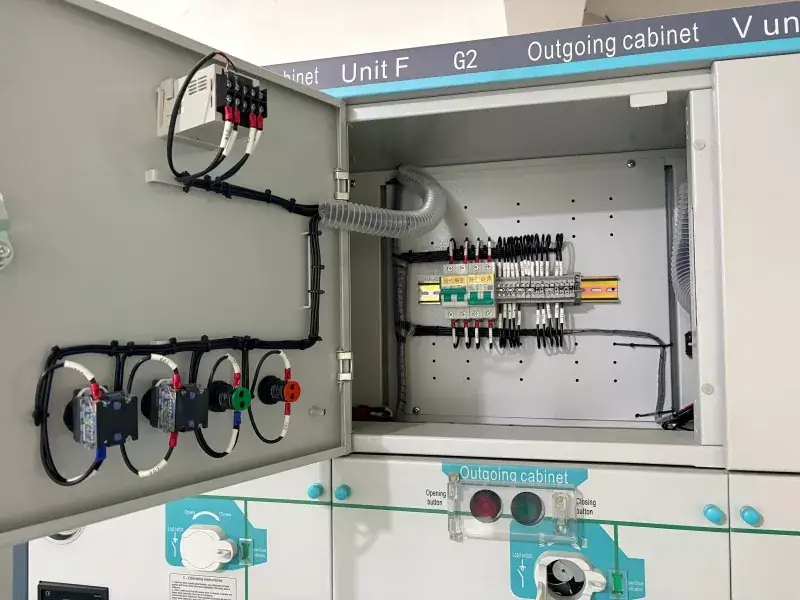

2. एफ मॉड्यूल – एलबीएस-फ्यूज कॉम्बिनेशन युनिट

   फ्यूज-आधारित संरक्षणासह लोड स्विच समाकलित करते

   ट्रिगर पिन यंत्रणेद्वारे तीन-फेज ट्रिपिंग कार्यक्षमता प्रदान करते

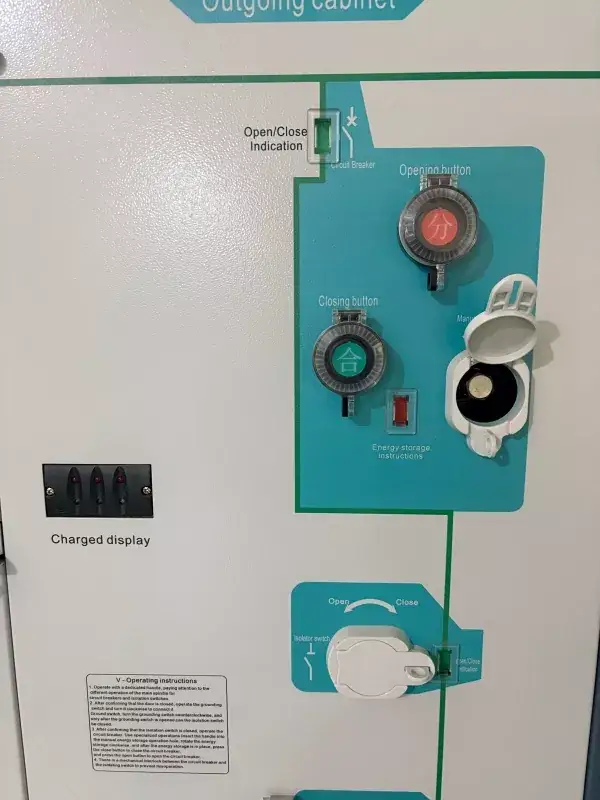

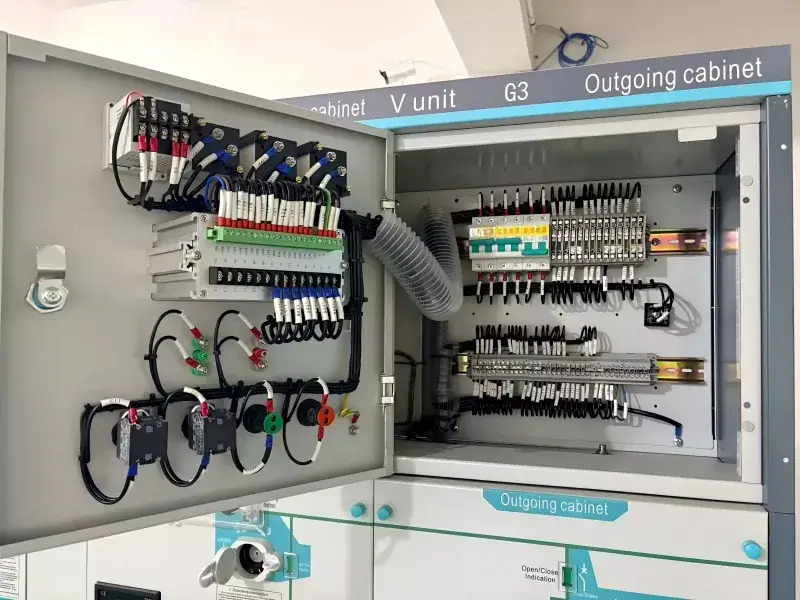

3. व्ही मॉड्यूल - व्हॅक्यूम सर्किट ब्रेकर युनिट

   केबल्स आणि ट्रान्सफॉर्मरच्या संरक्षणासाठी व्हॅक्यूम सर्किट ब्रेकरची नियुक्ती करते

   वारंवार स्विचिंग ऑपरेशन्स आवश्यक असलेल्या अनुप्रयोगांसाठी योग्य

   पर्यायी एकात्मिक संरक्षण रिलेचे समर्थन करते

4. डी मॉड्यूल - थेट केबल कनेक्शन

   कोणत्याही स्विचिंग उपकरणाशिवाय सरळ केबल कनेक्शन प्रदान करते

   नॉन-स्विच केलेले फीडर किंवा बसबार राइझर ऍप्लिकेशन्ससाठी हेतू

5. M मॉड्यूल - मीटरिंग युनिट

   मापन हेतूंसाठी व्होल्टेज आणि वर्तमान ट्रान्सफॉर्मर्ससह सुसज्ज

माउंटिंग इन्स्ट्रुमेंटेशनसाठी चाचणी टर्मिनल आणि इंटरफेस समाविष्ट करते

वारंवार विचारले जाणारे प्रश्न (FAQ)

प्रश्न 1: रिंग मुख्य एकक म्हणजे काय?

उत्तर 1: हे मध्यम व्होल्टेज SF6 पूर्णपणे इन्सुलेटेड सीलबंद इलेक्ट्रिकल रिंग मेन युनिट कॉम्पॅक्ट स्विचगियर हे 12kV, 24kV आणि 36kV पॉवर वितरणासाठी योग्य कॉम्पॅक्ट गॅस-इन्सुलेटेड स्विचगियर आहे. रिंग मुख्य युनिट SF6 गॅस असलेली पूर्ण सीलबंद स्टेनलेस स्टील टाकी वापरते, जी लोड स्विचेस आणि व्हॅक्यूम सर्किट ब्रेकर्ससह सर्व उच्च-व्होल्टेज घटकांचे पृथक्करण करते.

प्रश्न 2: या रिंग मुख्य युनिटसाठी कोणती कॉन्फिगरेशन उपलब्ध आहे?

उत्तर 2: हे कॉम्पॅक्ट स्विचगियर मॉड्यूलर कॉन्फिगरेशन ऑफर करते:

मॉड्यूल C: केबल आणि ट्रान्सफॉर्मर स्विचिंगसाठी लोड स्विच युनिट

मॉड्यूल F: ट्रान्सफॉर्मर संरक्षणासाठी लोड स्विच-फ्यूज संयोजन

मॉड्यूल V: वारंवार ऑपरेशनसाठी व्हॅक्यूम सर्किट ब्रेकर

मॉड्यूल डी: नॉन-स्विचिंग फीडरसाठी थेट केबल कनेक्शन

मॉड्यूल एम: व्होल्टेज आणि वर्तमान ट्रान्सफॉर्मर्ससह मीटरिंग युनिट

प्रश्न 3: या रिंग मुख्य युनिटचा भविष्यात विस्तार केला जाऊ शकतो का?

उत्तर 3: होय, अतिरिक्त रिंग मुख्य युनिट मॉड्यूल्स गॅस-इन्सुलेटेड बसबार कनेक्टर वापरून कनेक्ट केले जाऊ शकतात.

प्रश्न 4: कोणती सुरक्षा वैशिष्ट्ये समाविष्ट आहेत?

उत्तर 4: मेकॅनिकल इंटरलॉक, अंतर्गत चाप वर्गीकरण, प्रेशर रिलीज, ग्राउंडिंग स्विच.

प्रश्न 5: वितरण वेळ काय आहे?

उत्तर 5: मानक कॉन्फिगरेशन स्टॉकमध्ये आहेत; सानुकूलित मॉडेल्सना अंदाजे 20 दिवस लागतात. तातडीच्या गरजांसाठी, कृपया सल्ला घ्या
