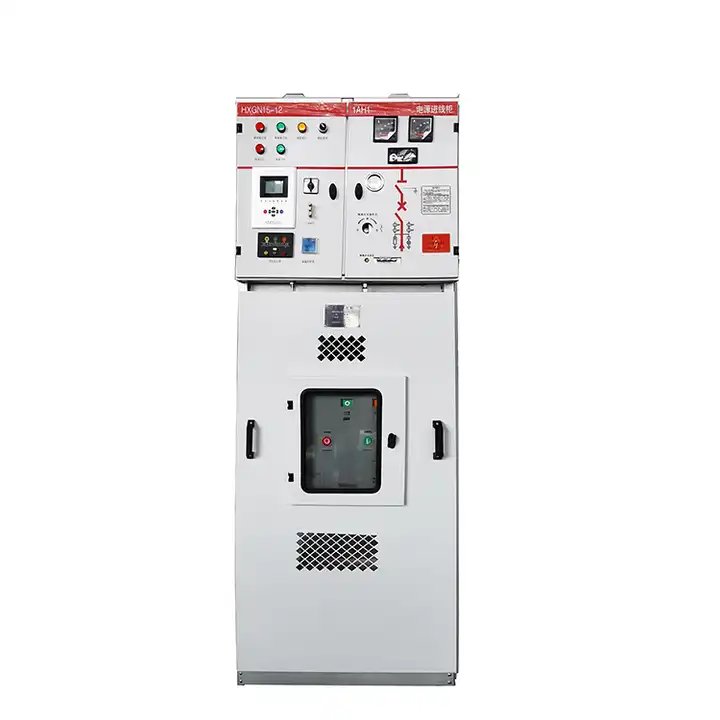

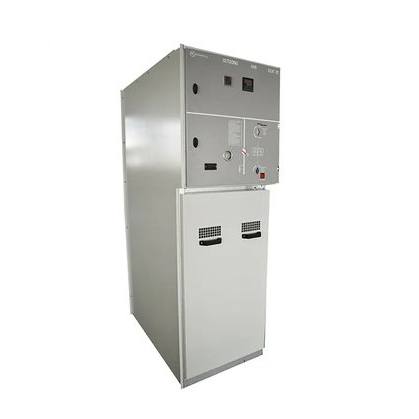

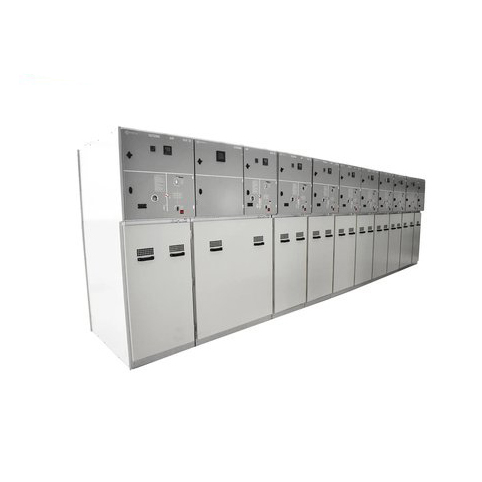

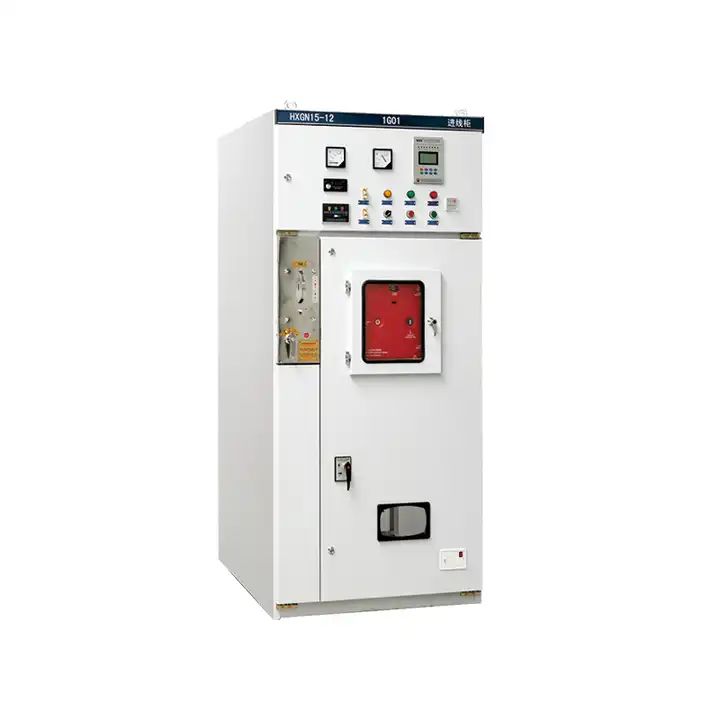

12KV रिंग मेन युनिट स्विचगियर पॅनेल

Liugao, एक अग्रगण्य उच्च व्होल्टेज स्विचगियर पुरवठादार, कॅबिनेट फ्रेमवर्क एक असेंबली प्रकार आहे, स्थिरता, विश्वासार्हता आणि सोयीस्कर असेंब्ली देते. हे रिंग नेट युनिट म्हणून कॉन्फिगर करण्यासाठी पुरेसे अष्टपैलू आहे आणि विविध कनेक्शन मोडचे समर्थन करते.

आकारात कॉम्पॅक्ट, हलके, लहान फुटप्रिंटसह, आणि स्थापित करण्यास सोपे, रिंग मुख्य युनिट त्याच्या डिझाइनमध्ये कार्यक्षमता आणि साधेपणाला प्राधान्य देते.

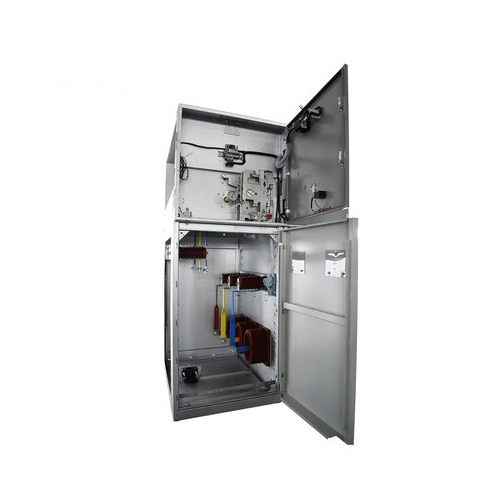

युनिटमध्ये स्वतंत्र बारबार, स्विच आणि नियंत्रण कक्ष आहेत, प्रत्येक सुरक्षित स्थितीत ठेवला आहे. ऑपरेटर आणि देखभाल कर्मचार्‍यांची वैयक्तिक सुरक्षा सुनिश्चित करण्यासाठी कॅबिनेट आणि त्याचे घटक दोन्ही काळजीपूर्वक ग्राउंड केलेले आहेत.

रिंग मुख्य युनिट FN12-12D आणि FN25-12D लोड स्विचेसशी सुसंगत आहे, त्याच्या कॉन्फिगरेशनमध्ये लवचिकता आणि अनुकूलता प्रदान करते.

प्रगत आणि विश्वासार्ह यांत्रिक इंटरलॉक प्रणालीसह, युनिट पाच-विरोधी संरक्षणाच्या कठोर आवश्यकता पूर्ण करते, त्याच्या कार्यामध्ये वर्धित सुरक्षा आणि सुरक्षितता सुनिश्चित करते.

12KV रिंग मेन युनिट स्विचगियर पॅनेल ऑपरेटिंग वातावरण

1. हवेचे तापमान: कमाल तापमान: +40℃; किमान तापमान:-35℃

2. आर्द्रता: मासिक सरासरी आर्द्रता 95%; दररोज सरासरी आर्द्रता 90%.

3. समुद्रसपाटीपासूनची उंची: स्थापनेची कमाल उंची: 2500 मी

4. सभोवतालची हवा गंजणारा आणि ज्वलनशील वायू, वाफ इ. द्वारे स्पष्टपणे प्रदूषित नाही.

5. वारंवार हिंसक शेक नाही.

12KV रिंग मुख्य युनिट स्विचगियर पॅनेल वैशिष्ट्ये

या युनिटचे संलग्नक, दरवाजा आणि वरच्या चेंबरवर कसून स्प्रे प्रक्रिया केली जाते, ज्यामुळे संरक्षणात्मक आणि एकसमान पूर्णता सुनिश्चित होते. सर्व कॅबिनेटमध्ये मुख्य ग्राउंडिंग बसबार आहे जे कॅबिनेट जवळ जवळचे कनेक्शन सुलभ करते. ग्राउंडिंग स्विचेस आणि इंटरलॉकिंग भागांसह धातूचे घटक ग्राउंडिंग बसबारशी काळजीपूर्वक जोडलेले आहेत. सातत्य सुनिश्चित करण्यासाठी स्क्रूने जोडलेल्या भागांमध्ये कॉपर वेणी जोडणी केली जाते.

गॅस रिलीझ व्यवस्थापित करण्यासाठी आणि आतील बर्निंग आर्क्स टाळण्यासाठी, कॅबिनेटच्या मागील बाजूस एक दबाव आराम दरवाजा लावला जातो. वरचा बोर्ड सुरक्षितपणे स्क्रूसह निश्चित केला जातो, ज्यामुळे बस कनेक्शनसाठी बाहेरून सहजपणे उघडता येते. वरच्या सहाय्यक उपकरणांचे कक्ष टर्मिनल आणि इतर घटक स्थापित करण्यासाठी लवचिकता प्रदान करते. लहान चेंबर उंच करून, रिले संरक्षण कार्यक्षमतेने प्राप्त केले जाऊ शकते.

विशेष म्हणजे, लोड ब्रेक स्विच आणि ग्राउंडिंग स्विच ब्लॉक-टाइप इंटरलॉक वापरतात, तर ग्राउंडिंग स्विच आणि दरवाजा जबरदस्ती इंटरलॉक वापरतात. दार बंद करणे, ग्राउंडिंग स्विच चालू करणे आणि लोड ब्रेक स्विच बंद करणे—स्वयंचलित इंटरलॉकच्या पायऱ्यांच्या विशिष्ट क्रमाचे अनुसरण केले जाते. हे अनुक्रमिक ऑपरेशन दोष टाळण्यासाठी आणि सिस्टमची एकंदर सुरक्षितता वाढविण्यासाठी कार्य करते.

12KV रिंग मुख्य युनिट स्विचगियर पॅनेल तपशील

12KV रिंग मेन युनिट स्विचगियर पॅनेल वैशिष्ट्ये

फॅक्टरी शूट

पॅकेजिंग
