13.8KV MV HV एअर इन्सुलेटेड स्विचगियर

LiuGao ही एक समर्पित 13.8KV MV HV एअर इन्सुलेटेड स्विचगियर निर्माता आहे, जी XGN66-12 मध्यम व्होल्टेज एसी स्विचगियर सादर करते. विशेषत: 3.6kV-35kV थ्री-फेज AC 50/60Hz प्रणालीसाठी डिझाइन केलेले, हे स्थिर-प्रकारचे धातू-बंद स्विचगियर ऊर्जा उर्जेचे कार्यक्षम रिसेप्शन आणि वितरण सुलभ करते. उच्च व्होल्टेज स्विचगियरमध्ये विश्वासार्ह आणि अत्याधुनिक सोल्यूशन्ससाठी LiuGao वर विश्वास ठेवा, व्होल्टेज ऍप्लिकेशन्सच्या श्रेणीमध्ये इष्टतम कार्यप्रदर्शन सुनिश्चित करा.

चौकशी पाठवा

उत्पादन वर्णन

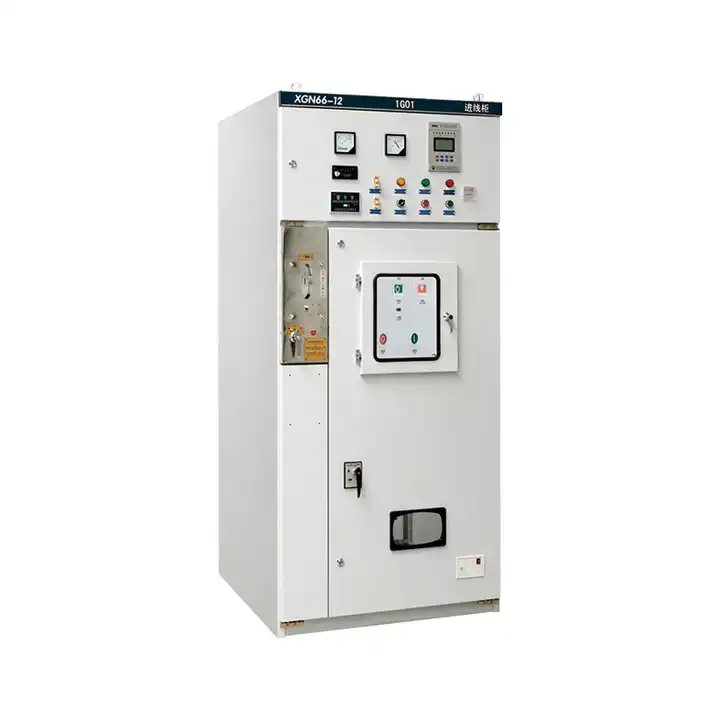

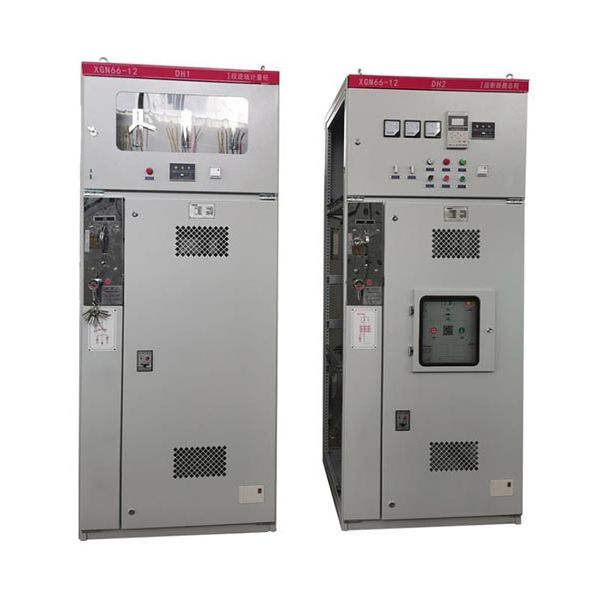

अत्याधुनिक तंत्रज्ञानाचे प्रतीक म्हणून XGN66-12 फिक्स्ड-टाइप क्लोज्ड स्विचगियर सादर करून, Liugao एक प्रमुख उच्च व्होल्टेज स्विचगियर पुरवठादार म्हणून अभिमानाने उभे आहे. उच्च व्होल्टेज ऍप्लिकेशन्समधील विश्वासार्हता आणि कार्यक्षमतेच्या सर्वोच्च मानकांची पूर्तता करण्यासाठी डिझाइन केलेल्या या प्रगत स्विचगियरमध्ये उत्कृष्टतेसाठी आमची वचनबद्धता दिसून येते. उच्च व्होल्टेज स्विचगियरच्या क्षेत्रात बेंचमार्क सेट करणार्‍या नाविन्यपूर्ण उपायांसाठी Liugao वर विश्वास ठेवा. हे नवीन जनरेशन हाय-व्होल्टेज इलेक्ट्रिकल उत्पादन GB3906 आणि इलेक्ट्रिक डिपार्टमेंटच्या DLT404 सह राष्ट्रीय मानकांसह अखंडपणे संरेखित करते, तसेच AC मेटल-बंद स्विचगियर आणि 1KV ते 52KV पर्यंतच्या नियंत्रण उपकरणांसाठी कठोर आंतरराष्ट्रीय मानक IEC62271 देखील पूर्ण करते.

हे स्विचगियर त्याच्या कॉम्पॅक्ट डिझाइनसह एक नवीन मानक सेट करते, पारंपारिक स्विचगियरच्या तुलनेत केवळ 50% जागा घेते. सर्किट ब्रेकर, एक प्रमुख घटक, विश्वासार्हता आणि साधेपणासाठी ओळखली जाणारी एक मजबूत "फाइव्ह अँटी" इंटरलॉकिंग यंत्रणा वैशिष्ट्यीकृत, अपवादात्मक विश्वसनीयता आणि कार्यक्षमतेचा अभिमान बाळगतो.

3.6kV, 7.2kV, आणि 12kV थ्री-फेज एसी 50Hz सिंगल बस सेगमेंटमध्ये इनडोअर वापरासाठी डिझाइन केलेले, हे स्विचगियर विद्युत उर्जेची अखंड स्वीकृती आणि वितरण सुलभ करते. सर्किट कंट्रोल, संरक्षण आणि देखरेख यांचा समावेश असलेली त्याची बहु-कार्यक्षम क्षमता, पॉवर प्लांट्स, सबस्टेशन्स, औद्योगिक आणि खाण उपक्रम, उंच इमारती आणि रिंग मेन युनिट्ससह रिंग नेटवर्क कॅबिनेट यांसारख्या विविध सेटिंग्जमध्ये तैनात करण्यासाठी बहुमुखी रेंडर करते.

राष्ट्रीय आणि आंतरराष्ट्रीय मानकांचे पालन करण्याची वचनबद्धता उच्च व्होल्टेज स्विचगियरच्या क्षेत्रात विश्वासार्ह, उच्च-कार्यक्षमता आणि तांत्रिकदृष्ट्या प्रगत समाधान प्रदान करण्याच्या लिउगाओच्या समर्पणाला अधोरेखित करते.

13.8KV MV HV एअर इन्सुलेटेड स्विचगियर ऑपरेटिंग वातावरण

1. वापरा कमाल तापमान 40 अंशांपेक्षा जास्त नाही, किमान -25 अंशांपेक्षा जास्त नाही

2. सापेक्ष आर्द्रता: दैनिक सरासरी 95% पेक्षा जास्त नाही, मासिक सरासरी उंचीच्या 90% पेक्षा जास्त नाही 1000m पेक्षा जास्त नाही (कालांतराने निर्मात्याचा सल्ला घेऊ शकता)

3. आग, स्फोट, प्रचंड प्रदूषण, रासायनिक गंज आणि तीव्र शॉक साइट नाही.

13.8KV MV HV एअर इन्सुलेटेड स्विचगियर वैशिष्ट्ये

क्यूबिकल, वेल्डिंगशिवाय एकत्रित केलेली रचना, उच्च यांत्रिक शक्ती आणि कलात्मक स्वरूप दर्शवते, ज्यामुळे ते उच्च व्होल्टेज स्विचगियरसाठी एक आदर्श उपाय बनते.

मागील वरचा भाग GN30-12 रोटरी डिस्कनेक्ट स्विचला समर्पित आहे, तर खालचा भाग GN19-12C डिस्कनेक्ट स्विचला सामावून घेतो. मेकॅनिकल इंटरलॉक डिव्हाईस, विनिर्दिष्ट प्रक्रियांचे पालन करून चालवले जाते, उच्च व्होल्टेज स्विचगियरमधील कर्मचारी आणि उपकरणे या दोघांसाठी विश्वसनीय सुरक्षा संरक्षण सुनिश्चित करते.

वापरण्यात आलेला मुख्य स्विच मोनोब्लॉक प्रकार आहे, जे ZN63-12 (VS1-12) आणि VD4-12 सारखे पर्याय प्रदान करते, उच्च व्होल्टेज स्विचगियरची अष्टपैलुत्व आणि कार्यक्षमता वाढवते.

मुख्य स्विचेस, डिस्कनेक्टर्स आणि क्युबिकल डोअर्समधील इंटरलॉकमध्ये अनिवार्य यांत्रिक लॉकिंग पद्धत वापरून, सिस्टम 'फाइव्ह-प्रूफ' इंटरलॉक कार्य पूर्ण करते. हे वैशिष्ट्य उच्च व्होल्टेज स्विचगियरच्या ऑपरेशनमध्ये वर्धित लवचिकता आणि सुरक्षितता सुनिश्चित करून रिंग मुख्य युनिटसह यादृच्छिक संयोजनास अनुमती देते.

13.8KV MV HV एअर इन्सुलेटेड स्विचगियर तपशील

स्विचगियरचे मुख्य तांत्रिक मापदंड आणि घटक मॉडेल

नाही.	आयटम	युनिट	तांत्रिक मापदंड
1	प्रस्थापित दराचा विद्युतदाब	केव्ही	३.६,७.२,१२
2	रेटेड पॉवर वारंवारता व्होल्टेज सहन करते	केव्ही	जमीन, समान: 42; फ्रॅक्चर: 45
3	रेट केलेले लाइटनिंग आवेग व्होल्टेज सहन करते	केव्ही	जमीन, समान: 75; फ्रॅक्चर: 85
4	रेट वारंवारता	Hz	50
5	रेट केलेले वर्तमान	A	६,३०१,२५०
6	रेटेड शॉर्ट सर्किट ब्रेकिंग करंट (पीक)	केव्ही	20,25,31.5
7	रेटेड शॉर्ट सर्किट क्लोजिंग करंट (शिखर)	केव्ही	50,63,80.
8	रेट केलेले डायनॅमिक स्थिर प्रवाह (शिखर)	केव्ही	50,63,80
9	लाइटनिंग इलेक्ट्रिक स्थिर प्रवाह 4S(RMS)	केव्ही	20,25,31.5
10	संरक्षण वर्ग	聽	1P2X
11	परिमाण (W Brain D Brain H)	मिमी	900X1000X2300
12	वजन	किग्रॅ	-600

ZN63-12 प्रकार व्हॅक्यूम सर्किट ब्रेकरचे मुख्य तांत्रिक मापदंड

नाही.	आयटम	युनिट	तांत्रिक मापदंड
1	प्रस्थापित दराचा विद्युतदाब	केव्ही	12
2	रेट केलेले वर्तमान	A	६,३०१,२५०
3	रेट केलेले शॉर्ट सर्किट ब्रेकिंग करंट	केव्ही	20,25,31.5
4	रेटेड शॉर्ट सर्किट बंद करंट	द	50,63,80
5	रेट केलेले शॉर्ट-टाईम करंट (4S प्रभावी मूल्य)	द	20.25,31.5
6	रेट केलेले शिखर वर्तमान (शिखर) सहन करते	द	50,63,80
7	यांत्रिक जीवन	वेळ	10000
8	रेट केलेले शॉर्ट-टाइम ब्रेकिंग वर्तमान ब्रेकिंग वेळा	वेळ	50
9	रेट केलेला ऑपरेटिंग क्रम		o-0.3s-c O-180s-C o
10	संपर्क डोके अंतर	मिमी	11±1
11	संपर्क संपर्क स्ट्रोक	मिमी	४±०.५
12	इंटरफेस केंद्र अंतर	मिमी	210
13	उघडण्याची गती	मी/से	१.२±०.२
14	बंद गती	मी/से	०.६±०.२
15	उघडण्याची वेळ	ms	≤60
16	बंद होण्याची वेळ	ms	≤75
17	तीन - फेज ओपनिंग सिंक्रोनाइझेशन	ms	≤2
18	क्लोजिंग बाउन्स	ms	≤2
19	लूप प्रतिकार	µΩ	≤45
20	कॉन्टॅक्ट हेडची संचित स्वीकार्य पोशाख जाडी	मिमी	3
