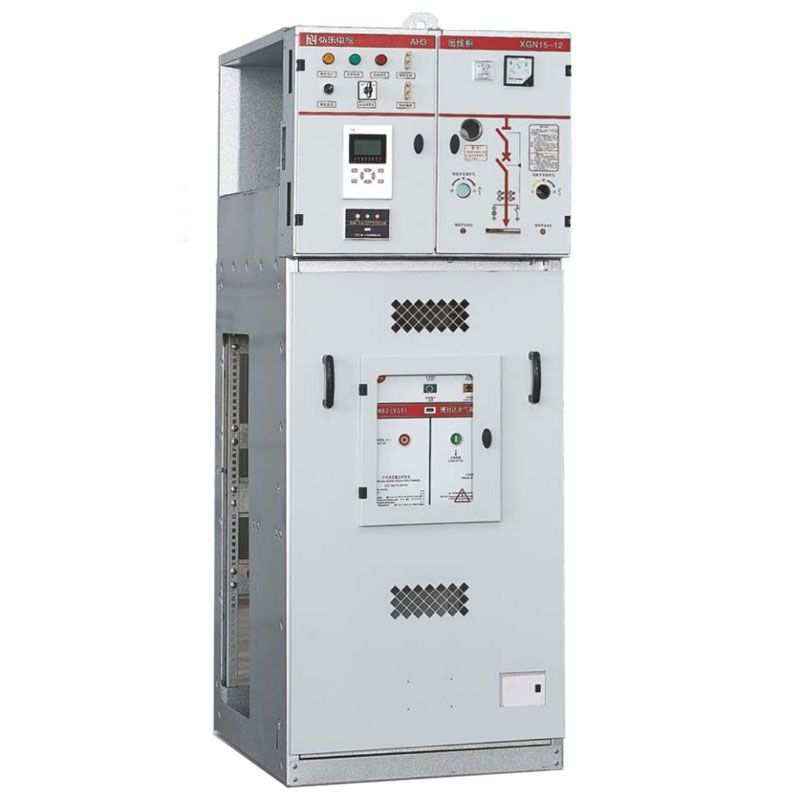

रम इनडोअर हाय व्होल्टेज एसएफ 6 गॅस इन्सुलेटेड स्विचगियर

रम इनडोर हाय व्होल्टेज एसएफ 6 गॅस इन्सुलेटेड स्विचगियर लुगाव द्वारा निर्मित आपल्या देशाची शक्ती आवश्यकता, एचव्ही सोल्यूशन्सची नवीन पिढी चिन्हांकित करते. लो व्होल्टेज स्विचगियरच्या क्षेत्रातील फॉरवर्ड-थिंकिंग आणि अत्याधुनिक समाधानासाठी ट्रस्ट लूगाओ.

चौकशी पाठवा

उत्पादन वर्णन

लुगाओ, एक ट्रेलब्लेझिंग हाय व्होल्टेज स्विचगियर सप्लायर, रम इनडोअर हाय व्होल्टेज एसएफ 6 गॅस इन्सुलेटेड स्विचगियर-करंट मेटल-एन्क्लोज्ड रिंग मुख्य युनिट, ज्याला रिंग मेन युनिट म्हणून ओळखले जाते-अत्याधुनिक उच्च व्होल्टेज (एचव्ही) सोल्यूशन्सचे एक मूर्तिमंत. आमच्या कंपनीने स्वतंत्रपणे डिझाइन केलेले आणि विकसित केले, हे एचव्ही सोल्यूशन्सची नवीन पिढी चिन्हांकित करून आपल्या देशाच्या विशिष्ट शक्ती आवश्यकतांसह प्रगत परदेशी तंत्रज्ञान अखंडपणे समाकलित करते. H० हर्ट्झ येथे कार्यरत तीन-चरण वितरण प्रणालींसाठी तयार केलेले आणि 10 केव्हीच्या रेटेड व्होल्टेजसाठी, त्याचे अनुप्रयोग विस्तृत श्रेणी आहेत, कारखाने, खाणी, निवासी जिल्हा, उच्च-वाढीव इमारती, शाळा, उद्याने आणि बरेच काही यामध्ये इलेक्ट्रिक एनर्जी प्राप्त करणे आणि वितरण गरजा पूर्ण करतात. रिंग नेटवर्क वीजपुरवठा आणि टर्मिनल वीजपुरवठा परिस्थितीत लागू करण्यासाठी पुरेसे अष्टपैलू, लुगाव उच्च व्होल्टेज स्विचगियरमध्ये उत्कृष्टतेसाठी बेंचमार्क सेट करते.

सर्व अंतर्गत घटक राष्ट्रीय पातळीवर प्रगत उत्पादने आहेत, उत्कृष्ट कामगिरी आणि संबंधित मानकांचे पालन करतात. युनिट त्याचे कॉम्पॅक्ट आकार, हलके वजन, साधे ऑपरेशन, लो ऑपरेशन फोर्सची आवश्यकता, सुरक्षित ऑपरेशन, सोयीस्कर देखभाल, विश्वासार्ह गुणवत्ता, कमीतकमी मजल्याची जागा, भिंत-आरोहित स्थापना पर्याय आणि अग्नी किंवा स्फोटांच्या धोक्यांपासून स्वातंत्र्य आहे. डेटा विश्लेषण आणि तज्ञांच्या मूल्यांकनाद्वारे, आमच्या उत्पादनांच्या तांत्रिक मापदंडांनी समान उत्पादनांमध्ये आंतरराष्ट्रीय प्रगत पातळी गाठली आहे.

रम इनडोअर उच्च व्होल्टेज एसएफ 6 गॅस इन्सुलेटेड स्विचगियर ऑपरेटिंग वातावरण

1. अंबेंट तापमान: -40ºC ~+45ºC;

२. संबंधित आर्द्रता: दररोजचा अर्थ %%% पेक्षा जास्त नाही, मासिक म्हणजे%०%पेक्षा जास्त नाही;

3. अल्टिट्यूड: 4000 मीटरपेक्षा जास्त नाही;

The. स्थापना साइट अग्नी, स्फोटक धोका, गंभीर प्रदूषण, रासायनिक गंज किंवा गंभीर कंपपासून मुक्त असावी.

रम इनडोअर उच्च व्होल्टेज एसएफ 6 गॅस इन्सुलेटेड स्विचगियर वैशिष्ट्ये

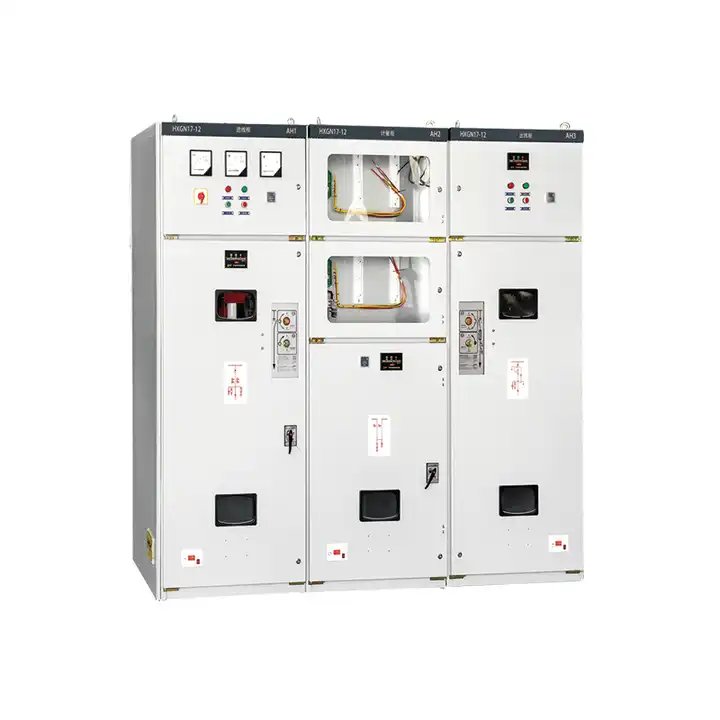

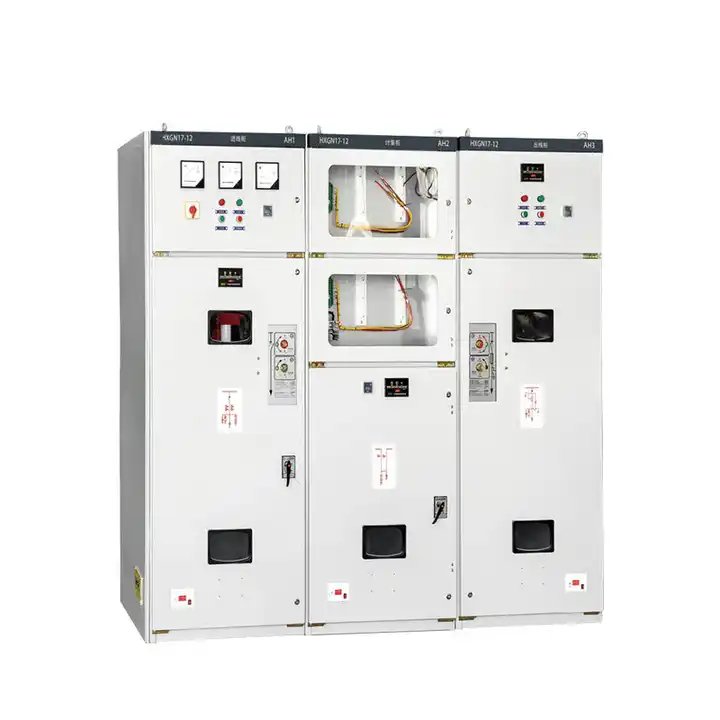

एचएक्सजीएन 17 मालिका बॉक्स-प्रकार निश्चित मेटल-एन्क्लोज्ड स्विचगियर उच्च व्होल्टेज उर्जा वितरण प्रणालींमध्ये महत्त्वपूर्ण प्रगती दर्शविते. पारंपारिक हँडकार्ट स्विचगियर आणि जीजी -1 (ए) एफ प्रकार स्विचगियरच्या तुलनेत इन्सुलेशन आणि संरक्षण पातळी वाढविण्यावर लक्ष केंद्रित करून हे पूर्णपणे पुन्हा डिझाइन केले गेले आहे. उल्लेखनीय सुधारणांमध्ये इंटरफेस स्ट्रक्चर्स, सापेक्ष क्लॅपबोर्ड किंवा अंतर्गत घटकांमधील इन्सुलेशन वायूंचा वापर न करता उच्च इन्सुलेशन आणि संरक्षण पातळी मिळविणे समाविष्ट आहे. दुय्यम सर्किट सुव्यवस्थित केले गेले आहे, दुय्यम प्लगची आवश्यकता दूर करते.

7.240.5 केव्ही इलेक्ट्रिक पॉवर वितरण प्रणालींमध्ये अनुप्रयोगासाठी डिझाइन केलेले, उच्च व्होल्टेज उर्जा उपकरणांच्या स्विचिंग आणि वितरणात हे स्विचगियर महत्त्वपूर्ण भूमिका बजावते. सुरक्षिततेवर जोर देऊन, ते "पाच प्रतिबंध" आवश्यकतांचे पालन करते आणि "340.5 केव्ही एसी मेटल क्लोज स्विच" साठी आयईसी 298 मानकांची पूर्तता करते. याव्यतिरिक्त, हे आयईसी 62271-200 आणि आयईसी 62271-100 सारख्या आंतरराष्ट्रीय स्तरावरील मान्यताप्राप्त बेंचमार्कसह संरेखित करते, ज्यामुळे जागतिक मानकांचे विश्वसनीयता आणि त्याचे पालन केले जाते.

रम इनडोअर हाय व्होल्टेज एसएफ 6 गॅस इन्सुलेटेड स्विचगियर स्पेसिफिकेशन

नाव	युनिट	एचएक्सजीएन 15-11 (एफ)		एचएक्सजीएन 15-11 (एफ, आर)

रेट केलेले व्होल्टेज	केव्ही		11

रेटेड करंट	A	630		630

रेटेड वारंवारता	हर्ट्ज		50

1 मिनिटांची उर्जा वारंवारता व्होल्टेजचा प्रतिकार करते	केव्ही		42

व्होल्टेजला विजेचे आवेग	केव्ही		75

रेट केलेले शिखर	द	50

रेट केलेले कमी वेळ वर्तमान सहन करा	द	20

लोड ट्रान्सफॉर्मर ब्रेकिंग क्षमता नाही	केव्हीए		1250

बंद रिंग ब्रेकिंग करंट	A

मुख्य सर्किट प्रतिरोधक	एक		≤80	≤80

वर्तमान हस्तांतरित करा	A			1700

रेट केलेले शॉर्ट सर्किट ब्रेकिंग करंट	द			31.5

चालू शॉर्ट सर्किट चालू	द	50		500

संरक्षण पदवी			आयपी 3 एक्स
