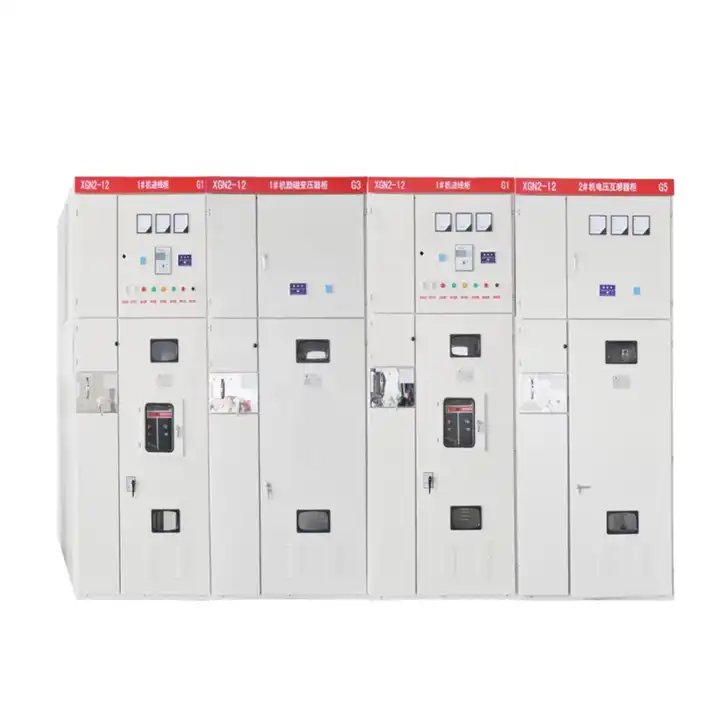

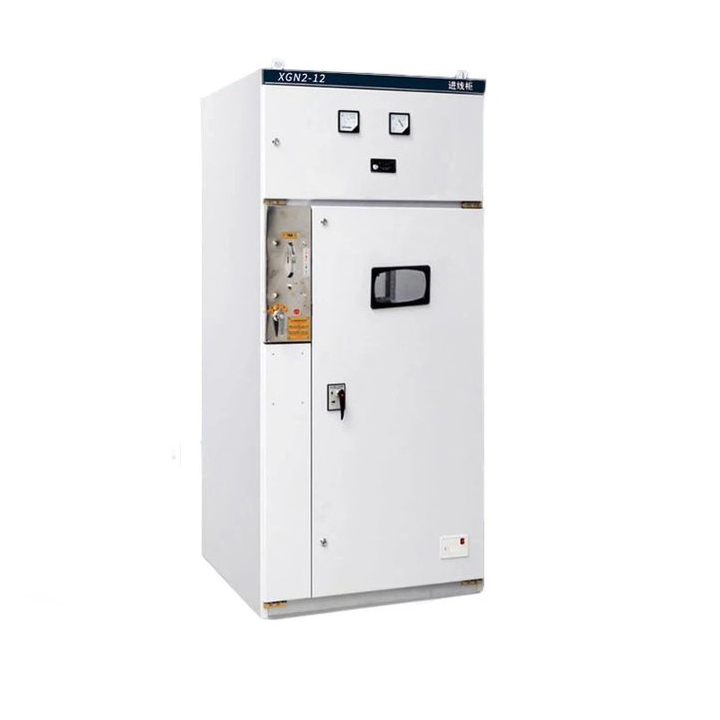

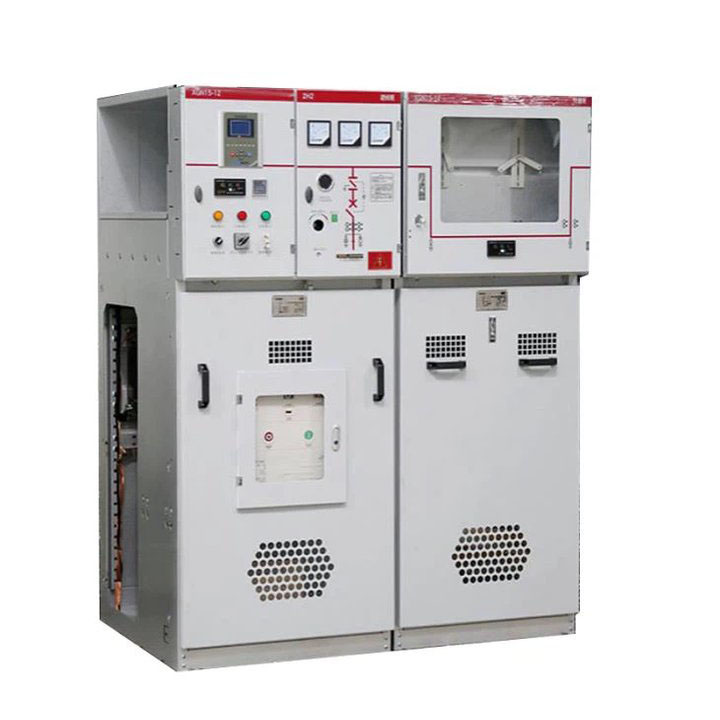

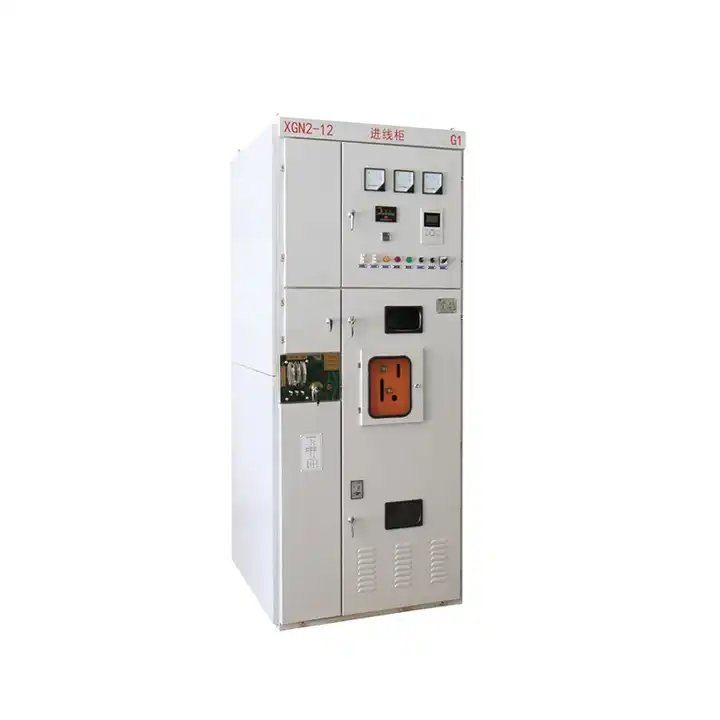

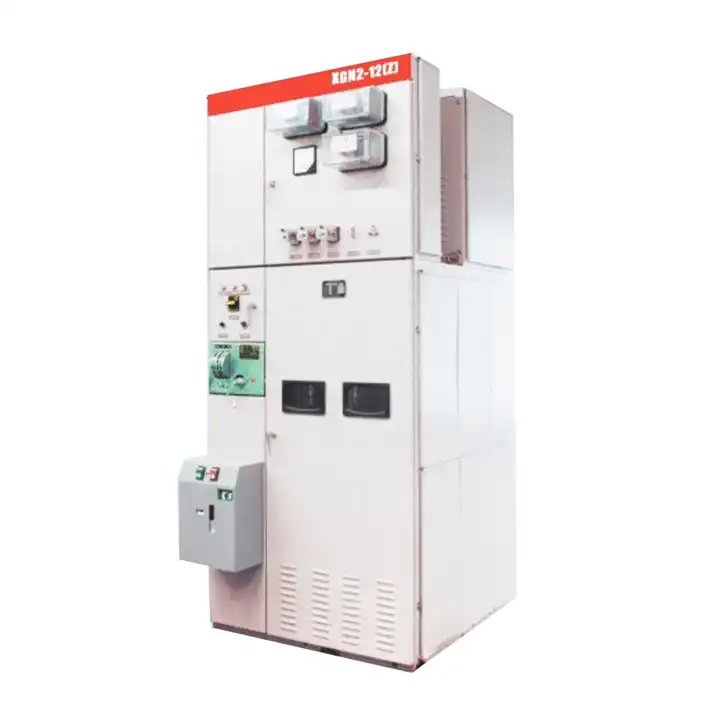

11KV मध्यम व्होल्टेज MV एअर इन्सुलेटेड स्विचगियर

LiuGao एक प्रीमियर उच्च व्होल्टेज स्विचगियर उत्पादक म्हणून उभा आहे, ज्याने नाविन्यपूर्ण 11KV मध्यम व्होल्टेज MV एअर इन्सुलेटेड स्विचगियर (VCB प्रकार) सादर केला आहे. हे अत्याधुनिक मेटल-बंद स्विचगियर कार्यक्षम चाप विझवण्यासाठी व्हॅक्यूम स्विच समाविष्ट करते आणि इन्सुलेशन म्हणून हवा वापरते, ज्यामुळे ते वितरण ऑटोमेशनसाठी योग्य बनते. कॉम्पॅक्ट डिझाइन ऑपरेशनल कार्यक्षमता सुनिश्चित करते, तर त्याची विस्तारयोग्य वैशिष्ट्ये विकसित होत असलेल्या गरजा पूर्ण करतात. उच्च व्होल्टेज स्विचगियरमधील अत्याधुनिक सोल्यूशन्ससाठी LiuGao वर विश्वास ठेवा, आधुनिक ऍप्लिकेशन्सच्या विकसित होणाऱ्या मागण्या पूर्ण करण्यासाठी डिझाइन केलेले.

चौकशी पाठवा

उत्पादन वर्णन

Liugao हे 11KV मध्यम व्होल्टेज MV एअर इन्सुलेटेड स्विचगियर पुरवठादार म्हणून उभे आहे, जे नवीनतम-जनरेशन XGN15-12 एअर-इन्सुलेटेड स्विचगियर (VCB प्रकार) प्रदान करते. हे प्रगत मेटल-बंद स्विचगियर कार्यक्षम चाप विझवण्यासाठी व्हॅक्यूम स्विच वापरते आणि इन्सुलेशन म्हणून हवेचा वापर करते, ते वितरण ऑटोमेशनसाठी आदर्श बनवते. वितरण प्रणालींमध्ये कार्यक्षमता आणि विश्वासार्हता वाढविण्यासाठी डिझाइन केलेले मध्यम व्होल्टेज स्विचगियरमधील अत्याधुनिक सोल्यूशन्ससाठी Liugao वर विश्वास ठेवा. त्याची साधी रचना, लवचिक ऑपरेशन, विश्वासार्ह इंटरलॉकिंग आणि सोयीस्कर इन्स्टॉलेशनसाठी उल्लेखनीय, हे स्विचगियर विविध अनुप्रयोगांसाठी आणि वापरकर्त्यांच्या आवश्यकतेनुसार तांत्रिक समाधाने प्रदान करते. . व्होल्टेज आणि करंट सेन्सिंग तंत्रज्ञान, नवीन रिले संरक्षण उपकरणे आणि प्रगत तांत्रिक कामगिरी यांचा समावेश करून, ते रुग्णालये आणि विमानतळांसारख्या ठिकाणांच्या कठोर ऑपरेशनल आवश्यकता पूर्ण करते. त्याची अनुकूलता हे सुनिश्चित करते की ते बाजाराच्या विकसित गरजा पूर्णपणे पूर्ण करू शकते.

XGN15-12 (VCB प्रकार) स्विचगियरमधील प्राथमिक स्विच VS1-12 मालिका VCB, ABB VD4-12 मालिका VCB, किंवा Schneider EV12 मालिका VCB चा वापर करते. व्हॅक्यूम सर्किट ब्रेकर शॉर्ट-सर्किट उच्च प्रवाह आणि रेटेड लोड करंट्स तोडण्यात उत्कृष्ट आहे. संबंधित घटकांसह समन्वित केल्यावर, ते रेषा आणि विविध भारांचे संरक्षण सक्षम करते, वीज पुरवठा लाइन पातळी दरम्यान निवडक क्रिया साध्य करते आणि पॉवर सिस्टमचे नियंत्रण आणि संरक्षण कार्ये वाढवते, शेवटी वीज पुरवठ्याची गुणवत्ता सुधारते.

11KV मध्यम व्होल्टेज MV एअर इन्सुलेटेड स्विचगियर ऑपरेटिंग वातावरण

1. सभोवतालचे तापमान: -10C- -+40C

2. सभोवतालचे तापमान: दैनिक सरासरी सापेक्ष आर्द्रता 95% आणि त्याहून कमी:

मासिक सरासरी सापेक्ष आर्द्रता 90% आणि त्याहून कमी:

3. उपकरणे स्थापनेच्या साइटची कमाल उंची: 1000 मी

4. भूकंपाच्या क्रॅकिंगची डिग्री 8 अंशांपेक्षा जास्त नसावी.

5. गंभीर प्रदूषण, रासायनिक गंज आणि तीव्र कंपन नसलेली ठिकाणे.

11KV मध्यम व्होल्टेज MV एअर इन्सुलेटेड स्विचगियर वैशिष्ट्ये

XGN गॅस इन्सुलेटेड रिंग मेन युनिट राष्ट्रीय मानक GB3906--91 आणि आंतरराष्ट्रीय विद्युत मानक IEC298 या दोन्हींचे पालन करते, ज्यामध्ये एक मजबूत "फाइव्ह-प्रूफ" इंटरलॉकिंग कार्य आहे. स्विच कॅबिनेटच्या मुख्य स्विचमध्ये zN28A-12 मालिका व्हॅक्यूम सर्किट ब्रेकर समाविष्ट आहे, जे वाजवी रचना, सुरक्षितता, विश्वासार्हता, सुलभ ऑपरेशन आणि सोयीस्कर देखभाल यांचे संयोजन दर्शविते.

11KV मध्यम व्होल्टेज MV एअर इन्सुलेटेड स्विचगियर तपशील

प्रस्थापित दराचा विद्युतदाब	केव्ही	३,६,१०
कमाल कार्यरत व्होल्टेज	केव्ही	३.६,७.२,१२
रेट केलेले वर्तमान	A	1000	१२५०~३०००
रेट केलेले ब्रेकिंग करंट (प्रभावी मूल्य)	द	20,25	31.5,40
रेट मेकिंग करंट (शिखर)	द	50,63	80,100
रेट केलेले शिखर वर्तमान (शिखर) सहन करते	द	50,63	80,100
रेट केलेले शिखर वर्तमान सहन करते (प्रभावी मूल्य)	द	20,25	31.5,40
थर्मल स्थिरता वेळ	S	4
संरक्षण वर्ग		IP3X
बस व्यवस्था		एकच बस	बायपास असलेली एकच बस
ऑपरेटिंग पद्धती		इलेक्ट्रोमॅग्नेटिक (CD17)	स्प्रिंग एनर्जी-स्टोरेज प्रकार (CT19)
बाह्यरेखा मंद.	मिमी	1100x1200x2650(मानक)
वजन	किलो	सुमारे 1000~1300
