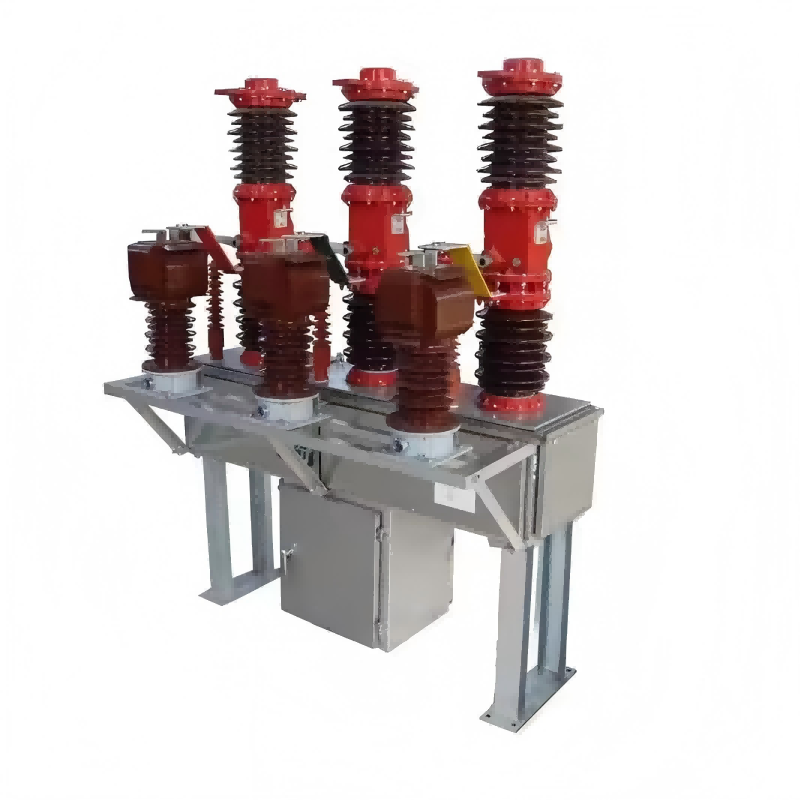

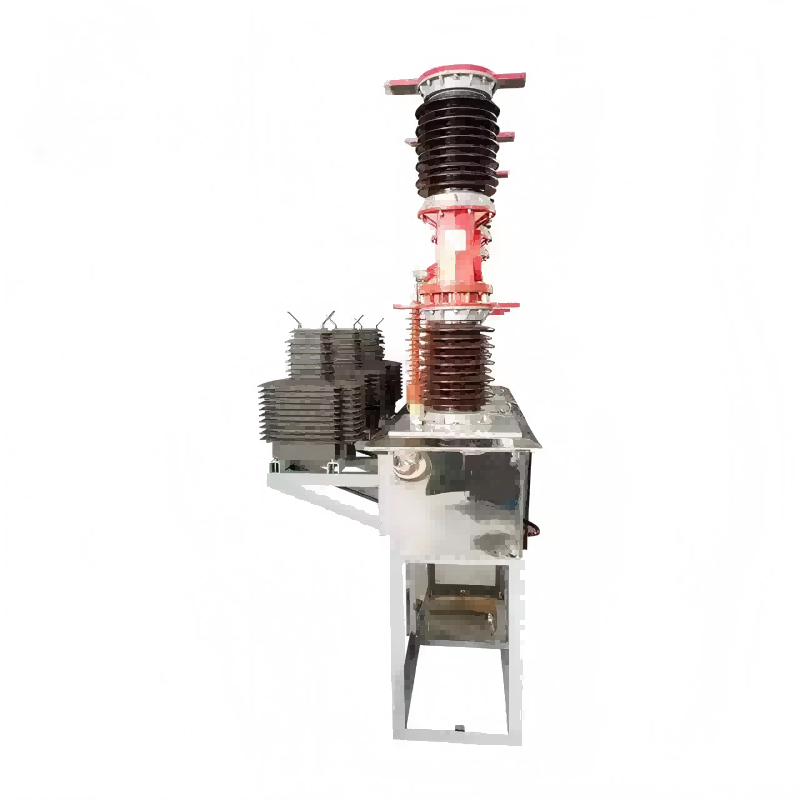

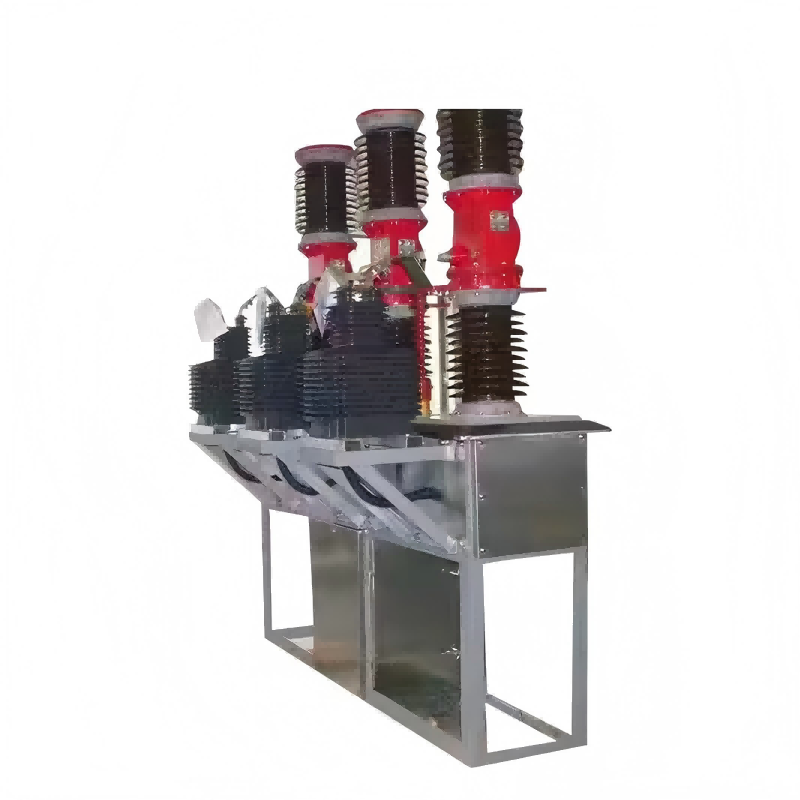

ट्रान्सफॉर्मरसह तीन फेज उच्च व्होल्टेज 35 केव्ही 40.5 केव्ही व्हॅक्यूम सर्किट ब्रेकर

ट्रान्सफॉर्मरसह लुगावाचे स्वतंत्रपणे विकसित आणि तीन-चरण उच्च व्होल्टेज 35 केव्ही 40.5 केव्ही व्हॅक्यूम सर्किट ब्रेकर, पॉवर ग्रिडचे सुरक्षित ऑपरेशन सुनिश्चित करण्यासाठी आणि शॉर्ट-सर्किट संरक्षण प्रदान करण्यासाठी योग्य आहे. त्यात चांगली सीलिंग कामगिरी आहे आणि ती स्थापित करणे आणि देखभाल करणे सोपे आहे. देश आणि परदेशात ग्राहकांनी त्याचे कौतुक केले आहे.

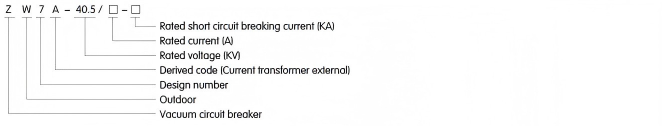

मॉडेल:ZW7-40.5

चौकशी पाठवा

उत्पादन वर्णन

उत्पादन परिचय

झेडडब्ल्यू 7-40.5 मालिका आउटडोअर हाय-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर 50 हर्ट्जवर कार्यरत तीन-चरण उर्जा प्रणाली आणि 40.5 केव्ही रेट व्होल्टेजसाठी वापरण्यासाठी डिझाइन केलेले आहेत. ते लोड करंट, ओव्हरलोड करंट आणि शॉर्ट-सर्किट करंट डिस्कनेक्ट आणि कनेक्ट करण्यासाठी वापरले जातात.

तपशील

नाव म्हणून काम करणे	वर्णन			युनिट	डेटा
1	रेट केलेले व्होल्टेज			केव्ही	40.5
2	रेट केलेले इन्सुलेशन लेव्हल	1 मिनिटांची उर्जा वारंवारता व्होल्टेजचा प्रतिकार करते	कोरड्या चाचणी	केव्ही	95
		1 मिनिटांची उर्जा वारंवारता व्होल्टेजचा प्रतिकार करते	ओले चाचणी		80
		व्होल्टेज (पीक) सह विजेचा आवेग			185
3	रेटेड करंट			A	1250 ； 1600 ； 2500
4	रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट			द	20 ； 25 ； 31.5
5	रेटिंग ऑपरेटिंग सीक्वेन्स				ओ -0.3 एस-को-180 एस-सीओ
6	रेट केलेले शॉर्ट-सर्किट ब्रेकिंग चालू चक्र			चढाओढ	12
7	रेट केलेले शॉर्ट-सर्किट क्लोजिंग चालू (पीक मूल्य)			द	50; 63; 80
8	रेट केलेले शिखर			द	50; 63; 80
9	चालू शॉर्ट-सर्किट चालू वर्तमान			द	20; 25; 31.5
10	रेट केलेले शॉर्ट-सर्किट कालावधी			S	4
11	संपर्क उघडण्याचे अंतर			मिमी	22 ± 2
12	संपर्क उघडण्याचे अंतर			मिमी	4 ± 1
13	सरासरी सहलीची गती			मी/एस	1.5 ± 0.2
14	सरासरी बंद गती			मी/एस	0.7 ± 0.2
15	संपर्क क्लोजर बाउन्स वेळ			एमएस	≤2
16	थ्री-फेज मेन ब्रेकर (सब) स्विचिंग सिंक्रोनाइझेशन वेळ फरक			एमएस	≤2
17	बंद वेळ			एमएस	≤150
18	ट्रिप वेळ			एमएस	≤60
19	यांत्रिक आयुष्य			चढाओढ	10000
20	रेटेड ऑपरेटिंग व्होल्टेज - सहाय्यक सर्किटचे व्होल्टेज			V	डीसी 1110/220 एसी 1110 /220
21	प्रत्येक फेज सर्किटचा डीसी प्रतिकार (ट्रान्सफॉर्मर वगळता)			बाळ	≤100
22	वजन			किलो	800

सामान्य ऑपरेटिंग वातावरण

• सभोवतालचे हवेचे तापमान: अप्पर मर्यादा +40 डिग्री सेल्सियस, लोअर मर्यादा -30 डिग्री सेल्सियस (सामान्य क्षेत्र), -40 डिग्री सेल्सियस (थंड भागात उंची);

• उंची: ≤ 1000 मी (उंची वाढत असताना, त्यानुसार रेट केलेले इन्सुलेशन पातळी वाढते);

• संध्याकाळचा वारा दबाव: 700 पीएपेक्षा जास्त नाही (34 मीटर/से च्या वा wind ्याच्या वेगाच्या समतुल्य);

• भूकंपाची तीव्रता: 8 डिग्री सेल्सियसपेक्षा जास्त नाही;

• प्रदूषण पदवी: स्तर IV;

• जास्तीत जास्त दैनंदिन तापमान फरक: 25 डिग्री सेल्सियसपेक्षा जास्त नाही
