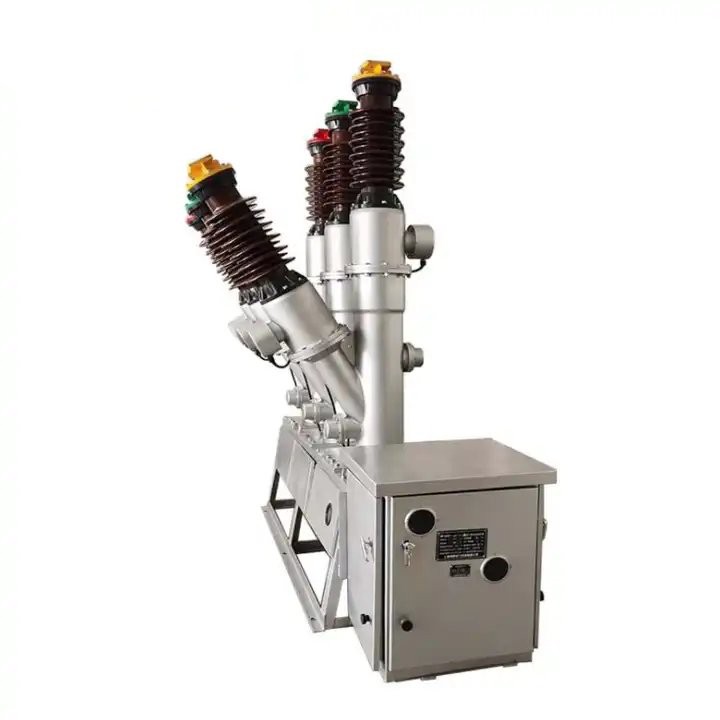

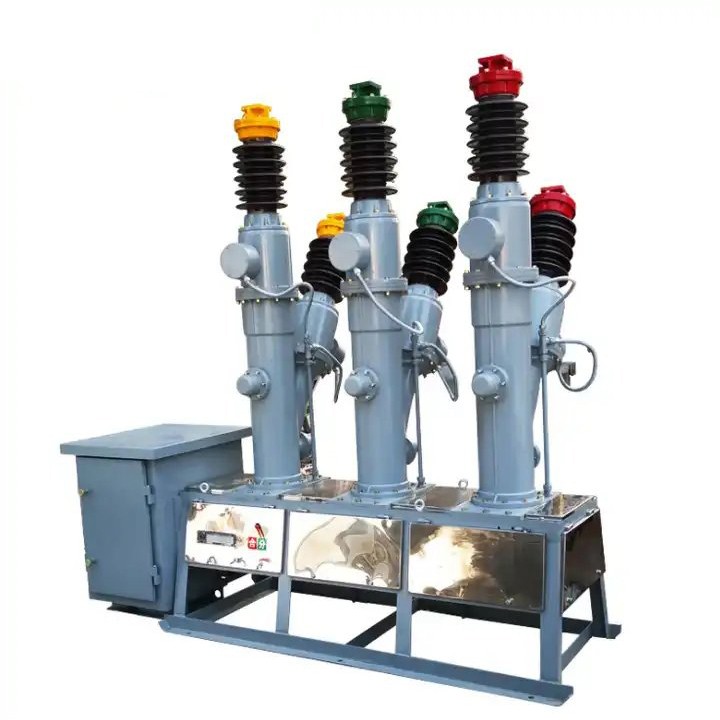

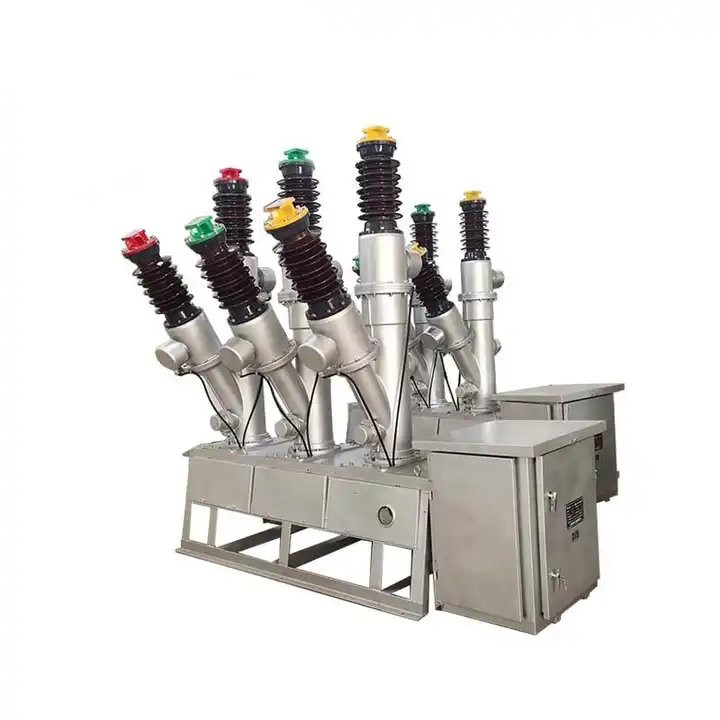

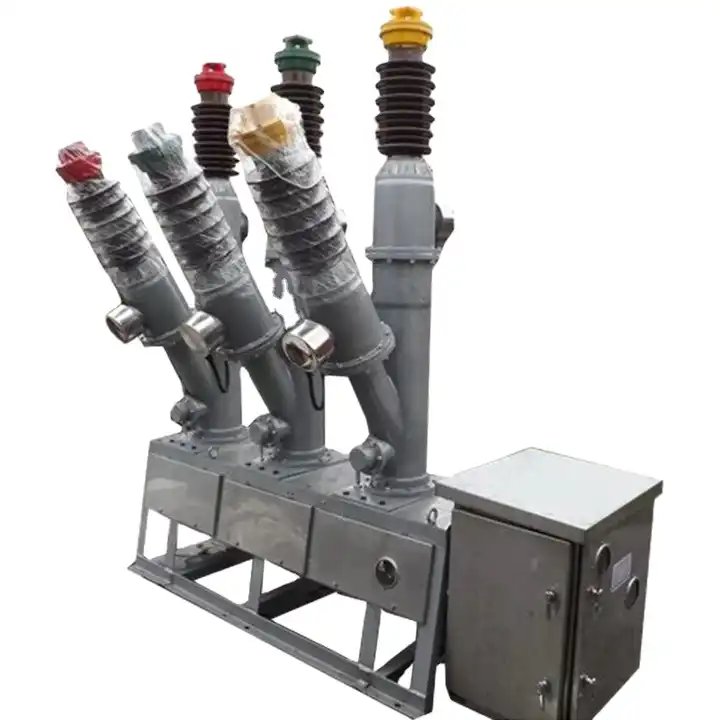

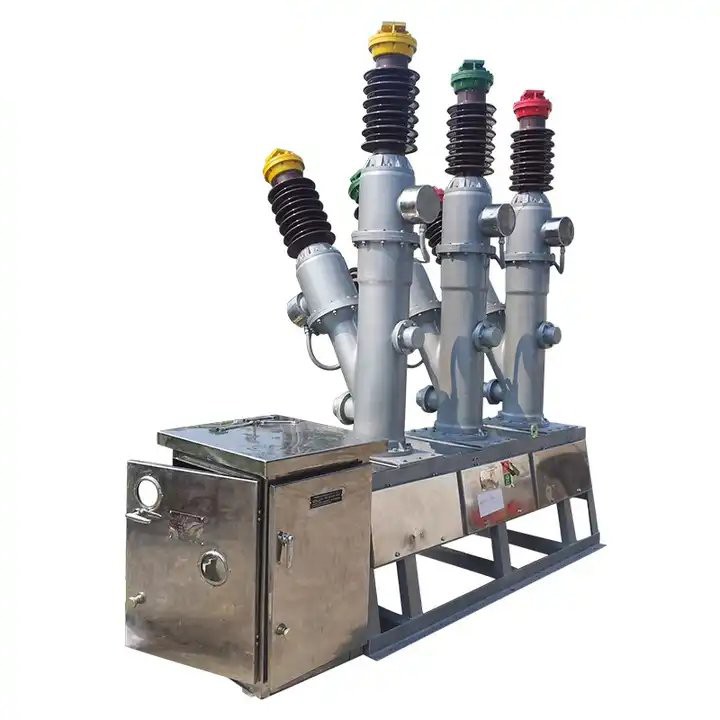

40.5 केव्ही उच्च व्होल्टेज आउटडोअर एसएफ 6 गॅस सर्किट ब्रेकर

लूगाओ एक समर्पित 40.5 केव्ही उच्च व्होल्टेज आउटडोअर एसएफ 6 गॅस सर्किट ब्रेकर निर्माता, एसएफ 6 गॅस सर्किट ब्रेकर पीटीएस पूर्णपणे बंद केलेली रचना आहे आणि इन्सुलेशनची कार्यक्षमता सुनिश्चित करण्यासाठी दुय्यम वळण इपॉक्सी राळ कास्टिंग बॉडीमध्ये सीलबंद केले जाते. एलडब्ल्यू 8-40.5 वा एसएफ 6 सर्किट ब्रेकर एक सेवा जीवनासह एक मजबूत यंत्रणा अभिमानित करते, दीर्घकालीन विश्वसनीयता सुनिश्चित करते. सीलिंग कार्यक्षमता विश्वासार्ह आहे, आयातित सीलिंग रबर पॅड्स वापरली जाते. डायनॅमिक सीलमध्ये एअर एंटर टेम्पोरेटिंगसह एक "व्ही"-प्रकारातील सीलिंग रेटिंगचा समावेश आहे, आणि दुय्यमतेचा समावेश आहे, आणि दुय्यमतेचा समावेश आहे, आणि दुय्यमतेचा समावेश आहे, आणि दुय्यमतेचा समावेश आहे, आणि दुय्यमतेचा समावेश आहे, आणि दुय्यमतेचा समावेश आहे, आणि दुय्यमतेचा समावेश आहे, आणि दुय्यमतेचा समावेश आहे, आणि दुय्यमतेचा समावेश आहे, आणि दुय्यमतेसह कोमल आहे, 1%.तर्फी, बिल्ट-इन करंट ट्रान्सफॉर्मरने इपॉक्सी राळ कास्टिंगमध्ये इपोक्सी इन्सुलेशनची कार्यक्षमता सुनिश्चित करण्यासाठी दुय्यम वळण सीलबंदसह संपूर्णपणे बंद केलेली रचना स्वीकारली.

चौकशी पाठवा

उत्पादन वर्णन

लूगाओ 40.5 केव्ही उच्च व्होल्टेज आउटडोअर एसएफ 6 गॅस सर्किट ब्रेकर सप्लायर आहे. एलडब्ल्यू 8-40.5 आउटडोअर एचव्ही एसएफ 6 सर्किट ब्रेकर 35 केव्ही ट्रान्समिशन आणि वितरण प्रणालीमध्ये तीन-चरण एसी 50 हर्ट्ज आउटडोअर उच्च व्होल्टेज इलेक्ट्रिकल अनुप्रयोगांसाठी डिझाइन केलेले आहे. हे नियंत्रण आणि संरक्षणाच्या उद्देशाने कार्य करते आणि मोजमाप आणि संरक्षण कार्यांसाठी वर्तमान ट्रान्सफॉर्मर समाविष्ट करण्याच्या पर्यायासह संपर्क ब्रेकर आणि कॅपेसिटर बँक उघडण्यासाठी आणि बंद करण्यासाठी देखील वापरला जाऊ शकतो. सर्किट ब्रेकर एक सीटी 14-प्रकार वसंत ऑपरेटिंग यंत्रणेसह सुसज्ज आहे आणि "एसी हाय व्होल्टेज सर्किट ब्रेकर्स" आणि आंतरराष्ट्रीय इलेक्ट्रोटेक्निकल कमिशन स्टँडर्ड्स आयईसी 56, "हाय-व्होल्टेज एसी सर्किट ब्रेकर" या दोन्ही राष्ट्रीय मानक जीबी 1984-89 चे पालन करते.

40.5 केव्ही उच्च व्होल्टेज आउटडोअर एसएफ 6 गॅस सर्किट ब्रेकर ऑपरेटिंग वातावरण

1. उंची: 2500 पेक्षा जास्त नाही; मीटर; पठार 4000 मीटर;

2. सभोवतालचे तापमान: -30 डिग्री सेल्सियस-+40 डिग्री सेल्सियस (विशेष आवश्यकता -40 डिग्री सेल्सियस-+40 डिग्री सेल्सियस);

3. सापेक्ष आर्द्रता: दैनंदिन सरासरी 95% पेक्षा जास्त नसते, मासिक सरासरी 90% (25 डिग्री सेल्सियस) पेक्षा जास्त नसते;

4. वारा वेग: 35 मी/से पेक्षा जास्त नाही; प्रदूषण पातळी मी आहे; पोर्सिलेन स्लीव्हचे रांगणे अंतर 1050 मिमी (1320 मिमी) आहे (नाममात्र रेंगाळण्याचे अंतर 25 मिमी/केव्हीपेक्षा कमी नाही);

5. सूर्यप्रकाश: 0.1 डब्ल्यू/सेमी;

40.5 केव्ही उच्च व्होल्टेज आउटडोअर एसएफ 6 गॅस सर्किट ब्रेकर तपशील

नाही वर्णन		तांत्रिक मापदंड
1	रेट केलेले व्होल्टेज, केव्ही	72.5			126	145	252
3	रेटेड फ्रिक्वेन्सी, हर्ट्ज	50/60
4	रेटेड करंट, अ	1600 ~ 4000					3150 ~ 4000
	1 मिनिटांची उर्जा वारंवारता व्होल्टेजचा प्रतिकार करते	140		230		265	460
	व्होल्टेजला विजेचे आवेग	325		550		650	1050
5	रेट केलेले शॉर्ट-सर्किट ब्रेकिंग	25 ~ 40					40 ~ 63
	चालू, का
7	रेट केलेले शॉर्ट सर्किट ब्रेकिंग	63 ~ 100					100 ~ 157.5
	चालू (पीक), केए
8	रेट केलेले अल्प कालावधी, एस	3	3			3	3
	फेज-ऑफ-फेज ब्रेकिंग करंट रेट केलेले	10	10			10	10
	रेटेड केबल (लाइन) चार्जिंग	10	31.5			50	125
	ब्रेकिंग करंट
	रेटेड गॅस प्रेशर, एमपीए	0.4 0.5				0.5	0.6
	ऑपरेशन क्रम	ओ -0.3 एस-को-180 एस-सीओ
	एसएफ 6 गॅस गळती दर (दर वर्षी)	≤1%
14	अनेक जीन्सपैकी प्रथम	1.5		1.55		1.5	1.3
	मुख्य लूप प्रतिरोध, μω	≤40		≤45		≤45	≤50
	हीटर व्होल्टेज	एसी 220
	नियंत्रण सर्किट आणि सिग्नल सर्किट व्होल्टेज	डीसी 220, डीसी 230
	मोटर व्होल्टेज	डीसी 220, डीसी 230
