हाय व्होल्टेज सर्किट ब्रेकर्स औद्योगिक उपकरणांचे दोषांपासून कसे संरक्षण करतात?

औद्योगिक उर्जा प्रणालींमध्ये, मोठ्या मोटर्स, ट्रान्सफॉर्मर, स्विचगियर आणि केबल्स सारखी उपकरणे सतत विद्युत दोषांच्या संपर्कात असतात-शॉर्ट सर्किट्स, ग्राउंड फॉल्ट्स आणि ओव्हरलोड्स ज्यामुळे मिलिसेकंदांमध्ये आपत्तीजनक नुकसान होऊ शकते. एउच्च व्होल्टेज सर्किट ब्रेकरप्राथमिक संरक्षण उपकरण म्हणून काम करते जे दोषपूर्ण विभागांना वेगळे करते, दोष प्रवाहांना मौल्यवान औद्योगिक मालमत्ता नष्ट करण्यापासून प्रतिबंधित करते. संरक्षण यंत्रणा शोध, ट्रिपिंग आणि आर्क विलुप्त होण्याच्या क्रमाने कार्य करते. जेव्हा एखादा दोष उद्भवतो, तेव्हा संरक्षणात्मक रिले असामान्य प्रवाह किंवा व्होल्टेज ओळखतात आणि हाय व्होल्टेज सर्किट ब्रेकरला ट्रिप सिग्नल पाठवतात. ब्रेकर नंतर त्याचे संपर्क उघडतो, 30 ते 50 मिलिसेकंदांच्या आत शमन माध्यमाने-सामान्यत: SF6 वायू, व्हॅक्यूम किंवा तेलाने वेगाने विझलेली चाप काढतो. हा वेगवान व्यत्यय लेट-थ्रू एनर्जी (I²t) मर्यादित करतो, ज्यामुळे उपकरणांवर थर्मल आणि यांत्रिक ताण कमी होतो. आमचा कारखाना लुगाओ पॉवर कंपनी, लि. औद्योगिक ऍप्लिकेशन्ससाठी 10,000 पेक्षा जास्त हाय व्होल्टेज सर्किट ब्रेकर युनिट्सची निर्मिती केली आहे आणि आम्ही दस्तऐवजीकरण केले आहे की योग्य ब्रेकर निवड आणि समन्वयामुळे उपकरणांच्या नुकसानीचा खर्च 70 टक्क्यांपर्यंत कमी होतो.

परंतु संरक्षण म्हणजे केवळ दोष दूर करणे नव्हे - ते इतर भारांवर परिणाम करणारे व्होल्टेज कमी न करता आणि विनाशकारी स्विचिंग ओव्हरव्होल्टेज तयार न करता असे करणे आहे. मॉडर्न हाय व्होल्टेज सर्किट ब्रेकर्समध्ये प्री-इन्सर्टेशन रेझिस्टर, क्लोजिंग रेझिस्टर्स आणि सिंक्रोनाइझ केलेले स्विचिंग तंत्रज्ञान चंचल ओव्हरव्होल्टेज कमी करण्यासाठी समाविष्ट केले जाते. ते ओव्हरहेड लाईन ऍप्लिकेशन्ससाठी मल्टी-शॉट रीक्लोजिंग क्षमता देखील वैशिष्ट्यीकृत करतात, जरी केबल नेटवर्कसह औद्योगिक प्लांटसाठी, कायमस्वरूपी फॉल्ट पुन्हा सक्रिय होऊ नये म्हणून एकल-शॉट ट्रिपिंगला प्राधान्य दिले जाते. शिवाय, निवडक ट्रिपिंग साध्य करण्यासाठी ब्रेकरने अपस्ट्रीम आणि डाउनस्ट्रीम संरक्षण उपकरणे (फ्यूज, रिले आणि इतर ब्रेकर्स) सह समन्वय साधला पाहिजे, म्हणजे फक्त दोषपूर्ण विभाग वेगळा केला जातो आणि उर्वरित प्लांट चालू राहतो. हा लेख उच्च व्होल्टेज सर्किट ब्रेकर्सच्या तपशीलवार संरक्षण तत्त्वे, तांत्रिक मापदंड आणि अनुप्रयोग धोरणांचा अभ्यास करतो. आम्ही फील्ड केस स्टडी देखील सामायिक करूलुगाओ पॉवर कं, लि.जे आमच्या ब्रेकर्सनी औद्योगिक ग्राहकांना मोठ्या उत्पादन तोट्यापासून आणि उपकरणे बदलण्याच्या खर्चापासून कसे वाचवले हे स्पष्ट करते.

सामग्री सारणी

• 1. औद्योगिक उपकरणांचे संरक्षण करण्यासाठी रॅपिड फॉल्ट व्यत्यय गंभीर का आहे?
• 2. रिले समन्वय आणि ब्रेकर टाइमिंग उपकरणांचे नुकसान कसे कमी करतात?
• 3. आमच्या उच्च व्होल्टेज सर्किट ब्रेकर मालिकेची प्रमुख तांत्रिक वैशिष्ट्ये काय आहेत?
• 4. औद्योगिक मालमत्तेचे संरक्षण करण्यासाठी आर्क क्वेंचिंग मीडियाची तुलना कशी होते?
• वारंवार विचारले जाणारे प्रश्न (FAQ)
• निष्कर्ष आणि सानुकूल संरक्षण उपाय चौकशी

औद्योगिक उपकरणांचे संरक्षण करण्यासाठी रॅपिड फॉल्ट व्यत्यय गंभीर का आहे?

उच्च व्होल्टेज सर्किट ब्रेकर ज्या वेगाने फॉल्ट करंटमध्ये व्यत्यय आणतो ती औद्योगिक उपकरणांना पुरवलेल्या संरक्षणाच्या पातळीशी थेट प्रमाणात असते. शॉर्ट सर्किट दरम्यान, दोष प्रवाह उपकरणाच्या रेट केलेल्या प्रवाहाच्या 20 ते 50 पट पोहोचू शकतो. उदाहरणार्थ, 13.8 kV वर 400 A चे रेट केलेले प्रवाह असलेले 10 MVA ट्रान्सफॉर्मर 20 kA चा फॉल्ट करंट अनुभवू शकतो. व्यत्ययाशिवाय, हा प्रवाह प्रचंड इलेक्ट्रोमॅग्नेटिक फोर्स आणि ज्युल हीटिंग तयार करतो ज्यामुळे ट्रान्सफॉर्मर विंडिंग्स, केबल इन्सुलेशन वितळणे आणि मोटर शाफ्ट फ्रॅक्चर होऊ शकते. एकूण नुकसान हे उर्जेच्या लेट-थ्रूचे कार्य आहे, जे क्लिअरिंग टाइम (I²t) ने गुणाकार केलेल्या फॉल्ट करंटच्या वर्गाच्या प्रमाणात आहे. एक उच्च व्होल्टेज सर्किट ब्रेकर जो 100 मिलीसेकंद ऐवजी 40 मिलीसेकंदमध्ये दोष दूर करतो, I²t ऊर्जा अंदाजे 60 टक्के कमी करतो, ज्यामुळे कायमस्वरूपी उपकरणे खराब होण्याची शक्यता नाटकीयरित्या कमी होते.

आमच्या हाय व्होल्टेज सर्किट ब्रेकर डिझाइनमध्ये जलद व्यत्ययाचे प्रमुख पैलू:

• अल्ट्रा-फास्ट रिले सेन्सिंग:आमचे ब्रेकर्स डिजिटल संरक्षणात्मक रिलेसह जोडलेले आहेत जे पारंपारिक ओव्हरकरंट रिले चुकवलेल्या उच्च-प्रतिबाधा दोषांसह 5 ते 10 मिलिसेकंदांमध्ये दोष शोधतात. हे लवकर शोधणे ब्रेकरला फॉल्ट करंटच्या शिखरापूर्वी उघडण्यासाठी अधिक वेळ देते.
• ऑपरेटिंग यंत्रणा गती:आमचे हाय व्होल्टेज सर्किट ब्रेकर स्प्रिंग-चार्ज केलेले किंवा हायड्रॉलिक यंत्रणा वापरते जे 28 ते 35 मिलिसेकंदांमध्ये संपर्क उघडू शकते. बहुतेक दोष प्रकारांसाठी एकूण क्लिअरिंग वेळ (रिले + ब्रेकर) 50 मिलीसेकंदांपेक्षा कमी आहे.
• चाप शमन कार्यक्षमता:संपर्क विभक्त झाल्यानंतर कंस पहिल्या वर्तमान शून्यावर विझवला जातो. 50 Hz प्रणालीसाठी, हे संपर्क विभाजनाच्या 10 मिलीसेकंदांच्या आत होते. आमचे SF6 पफर तंत्रज्ञान हे सुनिश्चित करते की चाप सध्याच्या शून्याच्या 5 मिलीसेकंदांच्या आत थंड आणि डीआयोनाइज्ड आहे, स्ट्राइक प्रतिबंधित करते.
• मल्टी-ब्रेक कॉन्फिगरेशन:अतिशय उच्च व्होल्टेज ऍप्लिकेशन्ससाठी (245 kV वर), आमचा हाय व्होल्टेज सर्किट ब्रेकर मालिकेत दोन किंवा चार इंटरप्टर्स वापरतो, जे रिकव्हरी व्होल्टेज वितरीत करतात आणि प्रति चेंबर जलद डायलेक्ट्रिक रिकव्हरी करून एकूण व्यत्यय वेळ कमी करतात.

फॉल्ट करंट्सचे थर्मल आणि मेकॅनिकल इफेक्ट्स चांगल्या प्रकारे दस्तऐवजीकरण केलेले आहेत. 100 मिलीसेकंद टिकणारा फॉल्ट तांबे कंडक्टरचे तापमान 200 डिग्री सेल्सिअसने वाढवू शकतो, मेटल ॲनिल करतो आणि त्याची यांत्रिक शक्ती कमी करू शकतो. ट्रान्सफॉर्मरमध्ये, फॉल्ट दरम्यान इलेक्ट्रोमॅग्नेटिक फोर्स सामान्य ऑपरेटिंग फोर्सच्या 100 पट ओलांडू शकतात, ज्यामुळे कोर हालचाल आणि वळण विकृत होते. आमच्या कारखान्याने 200 हून अधिक औद्योगिक दोषांच्या नुकसानीच्या अहवालांचे विश्लेषण केले आहे आणि असे आढळून आले आहे की 50 मिलीसेकंदांपेक्षा कमी वेळेसह ब्रेकर्समुळे 80 टक्के प्रकरणांमध्ये दुरुस्ती करण्यायोग्य नुकसान होते, तर 100 मिलीसेकंदांपेक्षा जास्त क्लिअरिंग वेळा असलेल्या ब्रेकर्समुळे 65 टक्के प्रकरणांमध्ये एकूण उपकरणांचे नुकसान होते. म्हणूनच विश्वासार्हतेशी तडजोड न करता शक्य तितक्या जलद व्यत्यय साध्य करण्यासाठी आम्ही प्रत्येक उच्च व्होल्टेज सर्किट ब्रेकरला अभियंता करतो. याव्यतिरिक्त, आमच्या ब्रेकरमध्ये ट्रिप-फ्री मेकॅनिझम समाविष्ट आहे जी ऑपरेटरला दोष असताना ब्रेकर बंद ठेवण्यापासून प्रतिबंधित करते, हे सुनिश्चित करते की संरक्षण कार्य ओव्हरराइड केले जाऊ शकत नाही.

मोटर संरक्षणासाठी, जलद व्यत्यय विशेषतः गंभीर आहे. मोठ्या इंडक्शन मोटर्स (1,000 HP पेक्षा जास्त) स्टार्टिंग दरम्यान 6 ते 8 पट रेट केलेल्या प्रवाहाचा इनरश करंट काढतात. मोटार सुरू होत असताना दोष आढळल्यास, एकत्रित प्रारंभ आणि दोष प्रवाह अत्यंत असू शकतो. आमचा हाय व्होल्टेज सर्किट ब्रेकर त्याच्या रिले सेटिंग्जद्वारे चालू करंट आणि फॉल्ट करंट यांच्यात फरक करू शकतो, परंतु एकदा फॉल्टची पुष्टी झाल्यानंतर, मोटरची थर्मल मर्यादा ओलांडण्यापूर्वी ते सर्किट साफ करते. आमचे जलद-अभिनय ब्रेकर्स बसवून अनेक औद्योगिक संयंत्रांनी मोटार रिवाइंड टाळले आहेत—ज्याची किंमत $20,000 ते $50,000 असू शकते. सारांश, औद्योगिक उपकरणांचे संरक्षण करण्यासाठी व्यत्ययाचा वेग हा एकमेव महत्त्वाचा घटक आहे आणि आमचा उच्च व्होल्टेज सर्किट ब्रेकर त्याच्या वर्गात शक्य तितक्या जलद क्लिअरिंग वेळा प्रदान करण्यासाठी इंजिनिअर केलेले आहे.

रिले समन्वय आणि ब्रेकर टाइमिंग उपकरणांचे नुकसान कसे कमी करतात?

संरक्षण प्रणाली योग्यरित्या समन्वयित नसल्यास केवळ जलद व्यत्यय पुरेसे नाही. इंडस्ट्रियल पॉवर सिस्टममध्ये विविध स्तरांवर अनेक संरक्षण उपकरणे आहेत: फीडर ब्रेकर्स, बस कप्लर्स, ट्रान्सफॉर्मर ब्रेकर्स आणि मोटर कंट्रोल सेंटर. मोटार फीडरमध्ये दोष आढळल्यास, फीडर हाय व्होल्टेज सर्किट ब्रेकरने प्रथम ट्रिप केले पाहिजे, फक्त त्या मोटरला वेगळे केले पाहिजे. फीडर ब्रेकर अयशस्वी झाल्यास किंवा खूप मंद असल्यास, अपस्ट्रीम बस ब्रेकर ट्रिप होईल आणि प्लांटचा संपूर्ण विभाग बंद करेल. याला निवडक समन्वय म्हणून ओळखले जाते आणि आमचे उच्च व्होल्टेज सर्किट ब्रेकर वेळ-वर्तमान ग्रेडिंग योजनेसह अखंडपणे कार्य करण्यासाठी डिझाइन केलेले आहे. आमचा कारखाना लुगाओ पॉवर कंपनी, लि. डाउनस्ट्रीम फ्यूज आणि अपस्ट्रीम ब्रेकर्सच्या सापेक्ष ब्रेकरचा ट्रिप वक्र आणि ऑपरेटिंग वेळ योग्यरित्या सेट केल्याची खात्री करून, प्रत्येक मोठ्या स्थापनेसाठी समन्वय अभ्यास प्रदान करते.

आमच्या हाय व्होल्टेज सर्किट ब्रेकरमध्ये रिले समन्वय आणि वेळेचे महत्त्वपूर्ण पैलू:

• व्यस्त-वेळ ओव्हरकरंट संरक्षण:रिले ब्रेकरला निरुपद्रवी ओव्हरलोड्समधून (उदा. मोटार स्टार्टिंग) चालविण्यास परवानगी देतो परंतु फॉल्ट करंट वाढल्याने वेगाने प्रवास होतो. 10 वेळा रेट केलेल्या फॉल्ट करंटसाठी, ब्रेकर 0.5 सेकंदात साफ होतो, परंतु 20 वेळा रेट केलेल्या फॉल्टसाठी, तो 0.12 सेकंदात साफ होतो.
• तात्काळ संरक्षण घटक:गंभीर दोषांसाठी (प्रीसेट थ्रेशोल्डच्या वर, सामान्यत: 15 वेळा रेट केलेले प्रवाह), रिले उच्च व्होल्टेज सर्किट ब्रेकरला जाणूनबुजून विलंब न करता ट्रिप करते, 50 मिलिसेकंदांपेक्षा कमी वेळा क्लिअरिंग साध्य करते. हा घटक मोटार फीडर्ससाठी अक्षम केला आहे जेणेकरुन स्टार्ट दरम्यान उपद्रव होऊ नये.
• झोन इंटरलॉकिंग:आमचे ब्रेकर्स संप्रेषण-आधारित इंटरलॉकिंग योजनेचे समर्थन करतात जेथे फॉल्ट क्लिअरिंग दरम्यान डाउनस्ट्रीम ब्रेकर अपस्ट्रीम ब्रेकर्सना ब्लॉकिंग सिग्नल पाठवतो. जर डाउनस्ट्रीम ब्रेकरने त्याच्या नियुक्त वेळेत दोष दूर केला, तर अपस्ट्रीम ब्रेकर ट्रिप होत नाही, निरोगी भारांची शक्ती राखून ठेवते.
• समन्वय पुन्हा बंद करणे:ओव्हरहेड लाईन असलेल्या औद्योगिक प्लांटसाठी (उदा. खाण साइट्स), आमचे हाय व्होल्टेज सर्किट ब्रेकर ऑटो-रिक्लोजिंगसाठी कॉन्फिगर केले जाऊ शकतात. ब्रेकर ट्रिप करतो, 0.3 सेकंद थांबतो, नंतर दोष तात्पुरता आहे की नाही हे तपासण्यासाठी पुन्हा बंद होतो. दोष कायम राहिल्यास, तो लॉक होतो. यामुळे उपकरणांचे वारंवार तणावापासून संरक्षण करताना क्षणिक दोषांसाठी डाउनटाइम कमी होतो.

सु-समन्वित संरक्षण योजना केवळ उपकरणांचे नुकसान कमी करत नाही तर उत्पादन डाउनटाइम देखील कमी करते. आम्ही अलीकडे समर्थन केलेल्या सिमेंट प्लांटमध्ये, कन्व्हेयर मोटर फीडरवरील दोष फीडर हाय व्होल्टेज सर्किट ब्रेकरने 0.12 सेकंदात साफ केला, तर अपस्ट्रीम बस ब्रेकर बंद राहिला. 30 मिनिटांसाठी (मोटर दुरुस्त करण्यासाठी) प्लांटने फक्त एक कन्व्हेयर गमावला, तर उर्वरित प्लांटने उत्पादन चालू ठेवले. समन्वयाशिवाय, बस ब्रेकर ट्रिप झाला असता, ज्यामुळे 4 तासांचा प्लांट शटडाऊन $120,000 किमतीचे उत्पादन गमावले. आमचा कारखाना उच्च व्होल्टेज सर्किट ब्रेकर पुरवठ्याचा एक भाग म्हणून तपशीलवार समन्वय अभ्यास प्रदान करतो, फॉल्ट करंट्सचे अनुकरण करण्यासाठी आणि निवडकता सत्यापित करण्यासाठी ETAP किंवा SKM सारखे सॉफ्टवेअर वापरून.

आणखी एक महत्त्वाचा वेळ घटक म्हणजे ब्रेकरच्या उघडण्याच्या आणि बंद होण्याच्या वेळा वेगवेगळ्या ऑपरेटिंग परिस्थितीत. आमच्या हाय व्होल्टेज सर्किट ब्रेकरची एकूण क्लिअरिंग वेळ (रिले सेन्सिंग, मेकॅनिझम ऑपरेशन आणि चाप नष्ट होणे यासह) गॅरंटीड विंडोमध्येच राहते याची पडताळणी करण्यासाठी रेटेड व्होल्टेज आणि रेट केलेल्या शॉर्ट-सर्किट करंटवर चाचणी केली जाते. आम्ही DC ऑफसेटसह असममित प्रवाहांमध्ये व्यत्यय आणण्याच्या ब्रेकरच्या क्षमतेची चाचणी करतो, जे जनरेटर किंवा मोठ्या ट्रान्सफॉर्मरच्या जवळच्या औद्योगिक दोषांमध्ये सामान्य आहे. DC घटक वर्तमान शून्य क्रॉसिंगला उशीर करू शकतो, आर्किंग वेळ वाढवू शकतो. आमच्या ब्रेकरच्या पफर डिझाईनमुळे DC ऑफसेटची पर्वा न करता फॉल्ट साफ केला जाईल याची खात्री करून, एक्स्टेंडेड आर्सिंग करताना देखील गॅसचा पुरेसा दाब राखला जातो. स्टील मिल्स, पेपर प्लांट्स आणि इतर जड उद्योगांमध्ये आमच्या हाय व्होल्टेज सर्किट ब्रेकरवर विश्वास ठेवण्याचे मुख्य कारण ही मजबूती आहे.

आमच्या उच्च व्होल्टेज सर्किट ब्रेकर मालिकेची मुख्य तांत्रिक वैशिष्ट्ये काय आहेत?

लुगाओ पॉवर कं, लि. 12 kV ते 245 kV पर्यंत वितरण व्होल्टेज कव्हर करून औद्योगिक संरक्षणासाठी हाय व्होल्टेज सर्किट ब्रेकर्सच्या तीन प्राथमिक मालिका तयार करते. प्रत्येक मालिका विविध औद्योगिक अनुप्रयोगांशी जुळण्यासाठी विशिष्ट दोष व्यत्यय क्षमता, कार्यप्रणाली आणि चाप शमन माध्यमांसह डिझाइन केलेली आहे. खालील तक्त्यामध्ये स्टील, खाणकाम आणि रासायनिक वनस्पतींमधील आमच्या वारंवार निर्दिष्ट केलेल्या मॉडेल्ससाठी तपशीलवार मापदंड प्रदान केले आहेत. सर्व मूल्ये IEC 62271-100 आणि ANSI C37.06 मानकांनुसार स्वतंत्र चाचणी प्रयोगशाळांद्वारे प्रमाणित आहेत.

या बेस वैशिष्ट्यांच्या पलीकडे, आमचा कारखाना औद्योगिक अनुप्रयोगांसाठी व्यापक सानुकूलन ऑफर करतो. उदाहरणार्थ, आम्ही विशेष ट्रिप वक्र असलेले मोटर-रेट ब्रेकर्स देऊ शकतो जे मोटर थर्मल डॅमेज वक्रांशी जुळतात. आम्ही संलग्न स्विचगियर असेंब्ली (GIS किंवा AIS) देखील ऑफर करतो ज्यात उच्च व्होल्टेज सर्किट ब्रेकर, डिस्कनेक्टर्स आणि अर्थिंग स्विचेस कॉम्पॅक्ट लेआउटमध्ये समाविष्ट असतात. खाणकाम किंवा ऑफशोअर प्लॅटफॉर्मसारख्या कठोर वातावरणासाठी, आम्ही वर्धित गंज संरक्षण, IP54 संलग्नक आणि अँटी-कंडेन्सेशन हीटर्ससह उष्णकटिबंधीय आवृत्त्या पुरवतो. आमच्या सर्व हाय व्होल्टेज सर्किट ब्रेकर युनिट्समध्ये डायग्नोस्टिक पोर्ट समाविष्ट आहे जे प्लांट SCADA सिस्टीमसह एकत्रित केले जाऊ शकते, संपर्क पोशाख, गॅस प्रेशर (SF6 मॉडेलसाठी) आणि ऑपरेटिंग मेकॅनिझम स्थितीचे दूरस्थ निरीक्षण सक्षम करते.

विश्वासार्हता कठोर प्रकार चाचणीद्वारे प्रमाणित केली जाते. आमच्या 145 kV हाय व्होल्टेज सर्किट ब्रेकरने 20 पट रेट केलेले शॉर्ट-सर्किट चालू व्यत्यय कोणत्याही कॉन्टॅक्ट रिप्लेसमेंटशिवाय पूर्ण केले आहे, जे आमच्या आर्क चेंबर डिझाइनची टिकाऊपणा दर्शविते. आमच्या 12 kV मालिकेतील व्हॅक्यूम इंटरप्टर्सना पूर्ण लोडवर 15,000 ऑपरेशन्ससाठी रेट केले जाते आणि आम्ही त्यांना 20 वर्षांच्या सामान्य सेवेची हमी देतो. SF6 पर्यावरणीय प्रभावाबद्दल चिंतित असलेल्या ग्राहकांसाठी, आमची 36 kV मालिका अशाच व्यत्यय आणणाऱ्या कार्यक्षमतेसह कोरड्या हवेचा पर्याय देते. लुगाओ आम्ही पुरवतो त्या प्रत्येक हाय व्होल्टेज सर्किट ब्रेकरसाठी सर्वसमावेशक संरक्षण समन्वय अभ्यास देखील प्रदान करते, ब्रेकर सेटिंग्ज तुमच्या प्लांटच्या संरक्षण तत्वज्ञानाशी जुळतात याची खात्री करून. आम्ही सर्व मॉडेल्ससाठी स्पेअर पार्ट्सचा जागतिक स्टॉक राखतो, बहुतेक भाग 48-तास डिलिव्हरीसाठी उपलब्ध असतात, अनपेक्षित बिघाड झाल्यास डाउनटाइम कमी करून.

औद्योगिक मालमत्तेच्या संरक्षणामध्ये आर्क क्वेंचिंग मीडियाची तुलना कशी करावी?

उच्च व्होल्टेज सर्किट ब्रेकर औद्योगिक उपकरणांचे किती प्रभावीपणे संरक्षण करते यावर चाप शमन माध्यम-व्हॅक्यूम, SF6 किंवा तेल-ची निवड लक्षणीयरित्या प्रभावित करते. प्रत्येक माध्यमाची विशिष्ट वैशिष्ट्ये आहेत जी व्यत्यय गती, देखभाल आवश्यकता आणि पर्यावरणीय अनुकूलता प्रभावित करतात. लुगाओ पॉवर कं, लि. तिन्ही माध्यमांसह ब्रेकर्स तयार करते, परंतु आम्ही व्होल्टेज पातळी, फॉल्ट ड्यूटी आणि प्लांट स्थानावर आधारित वेगवेगळ्या प्रकारांची शिफारस करतो. व्हॅक्यूम इंटरप्टर्स 12 kV ते 40.5 kV ऍप्लिकेशन्सवर वर्चस्व गाजवतात कारण त्यांची देखभाल कमी होते आणि मोटार सुरू होणाऱ्या प्रवाहांमध्ये उत्कृष्ट व्यत्यय येतो. उच्च डायलेक्ट्रिक सामर्थ्य आणि मोठ्या फॉल्ट करंट्समध्ये व्यत्यय आणण्याच्या क्षमतेमुळे 72.5 kV आणि त्याहून अधिक क्षमतेसाठी SF6 ला प्राधान्य दिले जाते. आगीच्या जोखमीमुळे आणि देखभालीच्या तीव्रतेमुळे नवीन स्थापनेसाठी ऑइल ब्रेकर्स आता मोठ्या प्रमाणात अप्रचलित झाले आहेत, परंतु तरीही आम्ही विद्यमान तेल संयंत्रांसाठी रेट्रोफिल किट प्रदान करतो.

आमच्या हाय व्होल्टेज सर्किट ब्रेकर ऑफरिंगमध्ये आर्क क्वेंचिंग मीडियाची तपशीलवार तुलना:

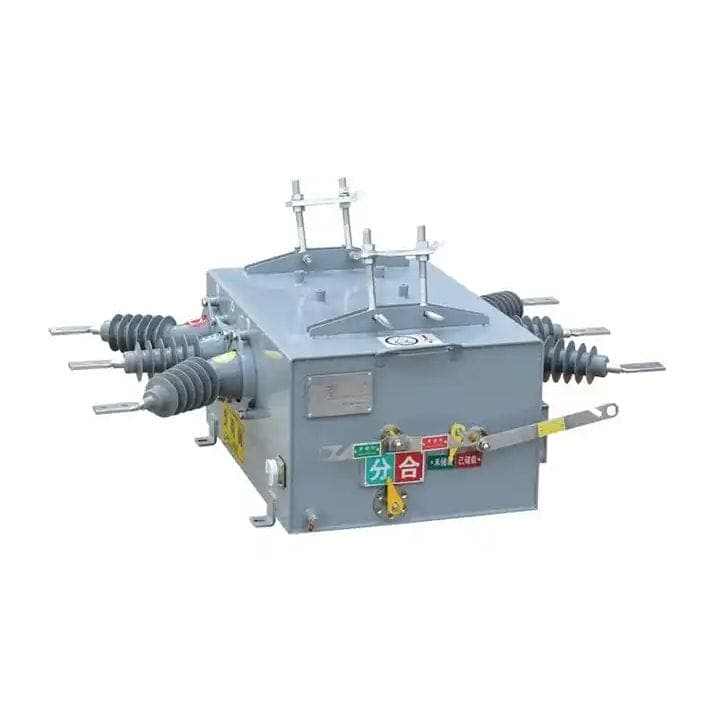

• व्हॅक्यूम ब्रेकर्स (12 kV ते 40.5 kV):सीलबंद सिरॅमिक लिफाफ्यात धातूच्या वाफ प्लाझ्मामध्ये चाप जळतो. सध्याच्या शून्यावर, धातूची वाफ संपर्क आणि ढालींवर घनरूप होते, 10 मायक्रोसेकंदांपेक्षा कमी वेळात डायलेक्ट्रिक शक्ती पुनर्प्राप्त करते. हे व्हॅक्यूम ब्रेकर्स अत्यंत जलद (एकूण क्लिअरिंग वेळ 45 ms अंतर्गत) आणि वारंवार ऑपरेशन्ससाठी अत्यंत विश्वासार्ह बनवते. त्यांना गॅस हाताळणीची आवश्यकता नाही आणि किमान देखभाल आहे-प्रत्येक 5,000 ऑपरेशन्सवर फक्त संपर्क परिधान मॉनिटरिंग. आमचा कारखाना इनडोअर स्विचगियर, मोटर कंट्रोल सेंटर्स आणि कॅपेसिटर बँकांसाठी व्हॅक्यूम हाय व्होल्टेज सर्किट ब्रेकरची शिफारस करतो.
• SF6 ब्रेकर्स (36 kV ते 800 kV):कंप्रेस केलेल्या SF6 वायू प्रवाहाने कंस थंड केला जातो, जो मुक्त इलेक्ट्रॉन्स कॅप्चर करतो आणि चाप मार्ग डीआयोनाइज करतो. SF6 ब्रेकर्स व्हॅक्यूम ब्रेकर्सपेक्षा जास्त फॉल्ट करंट (80 kA पर्यंत) मध्ये व्यत्यय आणू शकतात आणि सभोवतालच्या तापमानाला कमी संवेदनशील असतात. तथापि, त्यांना नियमित गॅस दाब तपासणी आणि आर्द्रता विश्लेषण आवश्यक आहे. आमच्या SF6 हाय व्होल्टेज सर्किट ब्रेकरमध्ये रिमोट अलार्मसह घनता मॉनिटर समाविष्ट आहे आणि आम्ही देखभालीसाठी गॅस हाताळणी गाड्या पुरवतो. आउटडोअर सबस्टेशन्स आणि उच्च फॉल्ट लेव्हल (40 kA पेक्षा जास्त) असलेल्या मोठ्या औद्योगिक प्लांटसाठी, SF6 हा प्राधान्याचा पर्याय आहे.
• ऑइल ब्रेकर्स (वारसा, 245 kV पर्यंत):कंस तेलाचे विघटन करतो, हायड्रोजन वायू तयार करतो जो कंस थंड करतो आणि शांत करतो. ऑइल ब्रेकर्स भारी असतात, त्यांना नियमित तेल गाळण्याची आवश्यकता असते आणि आगीचा धोका असतो. आम्ही नवीन ऑइल ब्रेकर बनवत नाही, परंतु आम्ही SF6 किंवा व्हॅक्यूम हाय व्होल्टेज सर्किट ब्रेकर युनिटसह ऑइल ब्रेकर बदलण्यासाठी रिट्रोफिट सेवा देऊ करतो, देखभाल खर्च 60 टक्के कमी करतो आणि सुरक्षितता सुधारतो.

व्यावहारिक फरक स्पष्ट करण्यासाठी, 33 kV बस आणि 40 kA च्या फॉल्ट लेव्हलसह स्टील मिलचा विचार करा. 36 kV वर व्हॅक्यूम हाय व्होल्टेज सर्किट ब्रेकरला मालिकेत अनेक इंटरप्टर्स वापरावे लागतील, ज्यामुळे गुंतागुंत वाढते. आमचा SF6 36 kV ब्रेकर, एका इंटरप्टरसह, 48 ms च्या एकूण क्लिअरिंग वेळेसह 40 kA विश्वसनीयरित्या साफ करतो. मल्टी-बॉटल व्हॅक्यूम सोल्यूशन (5,000 ऑपरेशन्स) च्या तुलनेत SF6 ब्रेकरमध्ये उच्च यांत्रिक सहनशक्ती (10,000 ऑपरेशन्स) देखील आहे. दुसरीकडे, 13.8 kV वितरण प्रणाली आणि अनेक मोटर फीडर असलेल्या सिमेंट प्लांटसाठी, आमचा व्हॅक्यूम हाय व्होल्टेज सर्किट ब्रेकर मोटारीतील दोषांपासून उत्कृष्ट संरक्षण प्रदान करतो आणि गॅस हाताळणीची आवश्यकता नाही, प्लांट इलेक्ट्रिशियनसाठी देखभाल सुलभ करते.

आमचा कारखाना तुमचा दोष अभ्यास आणि वनस्पती मांडणीवर आधारित विनामूल्य मध्यम निवड सल्लामसलत देते. आम्ही प्रत्येक प्रकारच्या हाय व्होल्टेज सर्किट ब्रेकरसाठी विशिष्ट देखभाल प्रक्रियेचे प्रशिक्षण देखील देतो. विद्यमान वनस्पतींसाठी, आम्ही तेल किंवा जुन्या व्हॅक्यूम तंत्रज्ञानातून आमच्या आधुनिक SF6 किंवा व्हॅक्यूम डिझाइनमध्ये अपग्रेड केल्याने संरक्षण सुधारेल आणि डाउनटाइम कमी होईल हे निर्धारित करण्यासाठी आम्ही जोखीम मूल्यांकन करू शकतो. लुगाओ पॉवर कं, लि. 300 हून अधिक औद्योगिक सबस्टेशन्सचे यशस्वीपणे पुनरुत्थान केले आहे आणि आमचे ग्राहक आमच्या उच्च व्होल्टेज सर्किट ब्रेकरवर अपग्रेड केल्यानंतर सुधारित संरक्षण विश्वसनीयता आणि कमी देखभाल खर्चाची सातत्याने तक्रार करतात.

वारंवार विचारले जाणारे प्रश्न (FAQ)

प्रश्न 1: हाय व्होल्टेज सर्किट ब्रेकर औद्योगिक उपकरणांना शॉर्ट सर्किट फॉल्टपासून किती लवकर वाचवू शकतो?

उत्तर: एकूण संरक्षण वेळ म्हणजे रिले सेन्सिंग वेळ, ब्रेकर मेकॅनिझम वेळ आणि चाप व्यत्यय वेळ. आमचे हाय व्होल्टेज सर्किट ब्रेकर, डिजिटल रिलेसह जोडलेले, फॉल्टच्या सुरुवातीपासून अंतिम व्यत्ययापर्यंत 45 ते 55 मिलीसेकंदमध्ये दोष दूर करू शकतो. हे लेट-थ्रू एनर्जी (I²t) पातळीपर्यंत मर्यादित ठेवण्यासाठी पुरेसे जलद आहे जे ट्रान्सफॉर्मरमधील वळण विकृती आणि मोटर्समधील रोटर बारचे नुकसान टाळते. उदाहरणार्थ, 25 kA च्या फॉल्ट करंटसह 13.8 kV मोटरला 250 ms मध्ये साफ केल्यास 140 MJ च्या तुलनेत 50 ms मध्ये साफ केल्यास फक्त 28 MJ उर्जा मिळेल. हा फरक दुरुस्ती करण्यायोग्य नुकसान आणि एकूण उपकरणे बदलण्याची ओळ आहे.

प्रश्न 2: उच्च व्होल्टेज सर्किट ब्रेकर उपकरणांचे योग्यरित्या संरक्षण करण्यात अयशस्वी होत असल्याची चिन्हे कोणती आहेत?

उत्तर: सामान्य लक्षणांमध्ये हे समाविष्ट आहे: वारंवार उपद्रव ट्रिपिंग (चुकीचे रिले सेटिंग्ज किंवा खराब झालेले संपर्क दर्शविते); ब्रेकर एनक्लोजरवर दिसणारे कार्बन डिपॉझिट (हवा किंवा ऑइल ब्रेकर्ससाठी); अलार्म सेटपॉईंटच्या खाली SF6 गॅसचा दाब (SF6 ब्रेकर्ससाठी); आणि ऑपरेशन दरम्यान जास्त कंपन किंवा आवाज. सर्वात महत्त्वाचे म्हणजे, ब्रेकर चालू असतानाही तुम्हाला उपकरणे बिघाड (जळलेल्या केबल्स, ट्रान्सफॉर्मरचे फ्यूज किंवा खराब झालेले मोटर विंडिंग) अनुभवत असल्यास, संरक्षण समन्वय अपुरा असू शकतो. आमचा कारखाना संरक्षण लेखापरीक्षण सेवा प्रदान करतो: अंतर ओळखण्यासाठी आम्ही तुमच्या रिले सेटिंग्ज, ब्रेकर टाइमिंग आणि दोष पातळीचे पुनरावलोकन करतो. आम्ही तुमच्या हाय व्होल्टेज सर्किट ब्रेकरच्या वार्षिक चाचणीची शिफारस करतो, ज्यामध्ये वेळेच्या चाचण्या, संपर्क प्रतिकार मोजमाप आणि डायलेक्ट्रिक चाचण्या समाविष्ट आहेत, हे सुनिश्चित करण्यासाठी की ते फॉल्टच्या वेळी डिझाइन केल्याप्रमाणे कार्य करेल.

प्रश्न 3: उच्च व्होल्टेज सर्किट ब्रेकर ओव्हरलोड आणि शॉर्ट सर्किट या दोन्हीपासून संरक्षण करू शकतो?

उत्तर: होय, त्याच्या दुहेरी संरक्षण घटकांद्वारे. इनव्हर्स-टाइम ओव्हरकरंट घटक सतत ओव्हरलोड्सपासून संरक्षण करते (उदा. रेट करंटच्या 110 टक्के वेगाने चालणारी मोटर), निरुपद्रवी ओव्हरलोड्ससाठी अनुमती देण्यासाठी वेळेच्या विलंबानंतर ट्रिप करणे. तात्काळ घटक शॉर्ट सर्किट्सपासून संरक्षण करतो, विलंब न करता ट्रिपिंग करतो. आमचे हाय व्होल्टेज सर्किट ब्रेकर ट्रिप युनिटसह सुसज्ज आहे जे दोन्ही घटकांना स्वतंत्रपणे सेट करण्यास अनुमती देते. मोटर फीडर्ससाठी, व्यस्त-वेळ वक्र मोटर थर्मल मर्यादेसह समन्वित केले जाते आणि उपद्रव ट्रिपिंग टाळण्यासाठी तात्काळ घटक प्रारंभ करंटच्या वर सेट केला जातो. ट्रान्सफॉर्मर फीडर्ससाठी, व्यस्त-वेळ वक्र ट्रान्सफॉर्मरच्या ओव्हरएक्सिटेशन आणि थर्मल डॅमेज वक्रांसह समन्वित केले जाते.

प्रश्न 4: उच्च व्होल्टेज सर्किट ब्रेकरची ऑपरेटिंग यंत्रणा त्याच्या संरक्षणात्मक कार्यक्षमतेवर कसा परिणाम करते?

उत्तर: ऑपरेटिंग यंत्रणा संपर्क उघडण्याची गती आणि विश्वासार्हता निर्धारित करते. आमची स्प्रिंग-ऑपरेट केलेली यंत्रणा (36 kV पर्यंत) 28 ms मध्ये संपर्क उघडू शकते, तर आमची हायड्रॉलिक यंत्रणा (145 kV आणि वरील साठी) 32 ms मध्ये उघडते. जलद उघडणे आर्किंग वेळ आणि एकूण क्लिअरिंग वेळ कमी करते. महत्त्वाचे म्हणजे, सहाय्यक वीज पुरवठा अयशस्वी झाला तरीही यंत्रणा उघडण्यास सक्षम असणे आवश्यक आहे. आमची स्प्रिंग यंत्रणा यांत्रिक पद्धतीने ऊर्जा साठवते, त्यामुळे ती बाह्य शक्तीशिवाय काम करू शकते. हायड्रॉलिक यंत्रणा एक संचयक वापरते जी ऊर्जा देखील साठवते. आम्ही यंत्रणेच्या चार्जिंग आणि उघडण्याच्या वेळेची वार्षिक चाचणी करण्याची शिफारस करतो, कारण परिधान ब्रेकरच्या आयुष्यामध्ये उघडण्याची वेळ वाढवू शकते. लुगाओ पॉवर कं, लि. एक यंत्रणा नूतनीकरण सेवा प्रदान करते जी फॅक्टरी वैशिष्ट्यांसाठी उघडण्याची वेळ पुनर्संचयित करते.

प्रश्न 5: लुगाओ पॉवर कंपनी, लि. आमचे उच्च व्होल्टेज सर्किट ब्रेकर आमच्या औद्योगिक उपकरणांचे योग्यरित्या संरक्षण करत आहे याची खात्री करण्यासाठी ऑफर?

उत्तर: आम्ही एंड-टू-एंड समर्थन प्रदान करतो: तुमचा सिस्टम डेटा वापरून विनामूल्य संरक्षण समन्वय अभ्यास; ऑन-साइट इंस्टॉलेशन पर्यवेक्षण आणि कमिशनिंग; रिले सेटिंग, वेळ चाचण्या आणि SF6 हाताळणी (लागू असल्यास); आणि 24-तास तांत्रिक हॉटलाइन. आम्ही एक कंडिशन मॉनिटरिंग सेवा देखील ऑफर करतो जिथे आम्ही तुमच्या ब्रेकरच्या डायग्नोस्टिक डेटामध्ये (पर्यायी कम्युनिकेशन मॉड्यूलद्वारे) दूरस्थपणे प्रवेश करतो आणि तुम्हाला कॉन्टॅक्ट वेअर, ऑपरेटिंग टाइम ट्रेंड आणि गॅस प्रेशरवर नियतकालिक अहवाल पाठवतो. दोष आढळल्यास, संरक्षण योग्यरित्या चालवले आहे की नाही किंवा समायोजन आवश्यक आहे हे निर्धारित करण्यासाठी आम्ही ब्रेकरच्या इव्हेंट लॉगचे विश्लेषण करू शकतो. आमचा कारखाना आमच्या सर्व हाय व्होल्टेज सर्किट ब्रेकर मॉडेल्ससाठी सर्वसमावेशक स्पेअर पार्ट इन्व्हेंटरी ठेवतो, ज्यामुळे कोणताही बदललेला भाग 48 तासांच्या आत जागतिक स्तरावर पाठवला जाऊ शकतो. Lugao Power Co., Ltd. सह, तुम्हाला फक्त ब्रेकर नाही तर संपूर्ण संरक्षण भागीदारी मिळते.

निष्कर्ष: लुगाओ पॉवर हाय व्होल्टेज सर्किट ब्रेकर्ससह तुमच्या औद्योगिक मालमत्तेचे रक्षण करा

औद्योगिक उपकरणे मोठ्या भांडवलाच्या गुंतवणुकीचे प्रतिनिधित्व करतात आणि त्याचे विद्युतीय दोषांपासून संरक्षण करणे ऑपरेशनल सातत्य आणि नफा मिळवण्यासाठी आवश्यक आहे. हाय व्होल्टेज सर्किट ब्रेकर्स, जलद दोष शोधणे, जलद यंत्रणा ऑपरेशन आणि कार्यक्षम चाप शमन करून, शॉर्ट सर्किट्स आणि ओव्हरलोड्सची विनाशकारी ऊर्जा मर्यादित करतात. आम्ही तपशीलवार सांगितल्याप्रमाणे, व्यत्ययाची गती, रिले समन्वय आणि आर्क क्वेंचिंग मीडियाची निवड या सर्व उपकरणांचे नुकसान कमी करण्यात महत्त्वपूर्ण भूमिका बजावतात. आमचा कारखाना लुगाओ पॉवर कंपनी, लि. उच्च व्होल्टेज सर्किट ब्रेकर्सची सर्वसमावेशक श्रेणी तयार केली आहे—मोटार फीडरसाठी 12 kV व्हॅक्यूम प्रकारांपासून ते मुख्य सबस्टेशनसाठी 145 kV SF6 युनिट्सपर्यंत—प्रत्येक तुमच्या विशिष्ट औद्योगिक अनुप्रयोगासाठी सर्वोच्च स्तरावरील संरक्षण प्रदान करण्यासाठी डिझाइन केलेले आहे.

आपल्या उपकरणाची भेद्यता संधीवर सोडू नका.लुगाओ पॉवर कंपनी, लिमिटेडशी संपर्क साधा. आजमोफत संरक्षण मूल्यांकनासाठी. तुमचा एक-लाइन आकृती, दोष वर्तमान पातळी आणि उपकरणांचे प्रकार प्रदान करा आणि आमचे संरक्षण अभियंते शिफारस केलेले ब्रेकर मॉडेल्स, रिले सेटिंग्ज आणि समन्वय योजनांसह सानुकूलित अहवाल देतील. आमची सर्व हाय व्होल्टेज सर्किट ब्रेकर उत्पादने 3 वर्षांची वॉरंटी, ऑन-साइट प्रशिक्षण आणि 24/7 तांत्रिक समर्थन टीमसह येतात.Lugao Power Co.,Ltd कडून आता तुमच्या मोफत संरक्षण ऑडिटची विनंती करा. आणि तुमची औद्योगिक मालमत्ता उपलब्ध सर्वोत्तम हाय व्होल्टेज सर्किट ब्रेकर तंत्रज्ञानाद्वारे सुरक्षित असल्याची खात्री करा. संरक्षणामध्ये गुंतवणूक करा, मनःशांतीसाठी गुंतवणूक करा.
