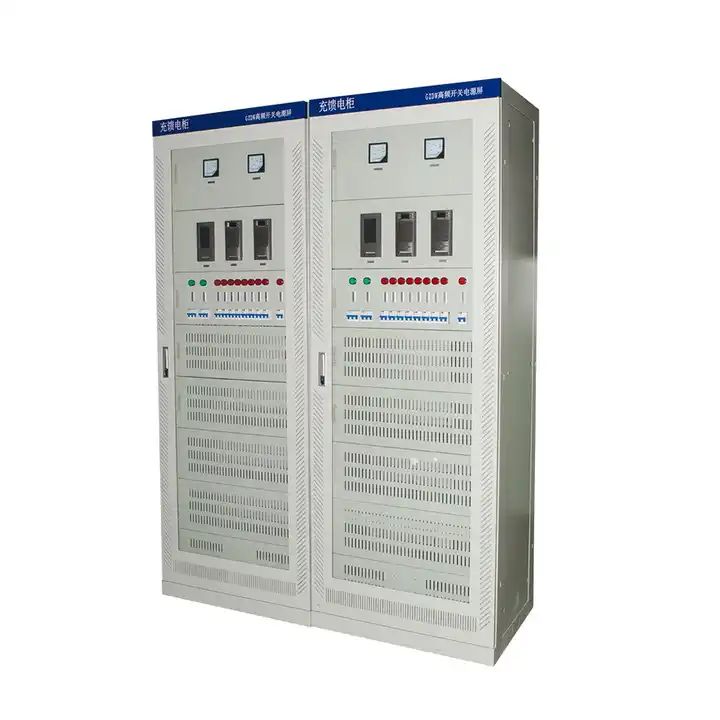

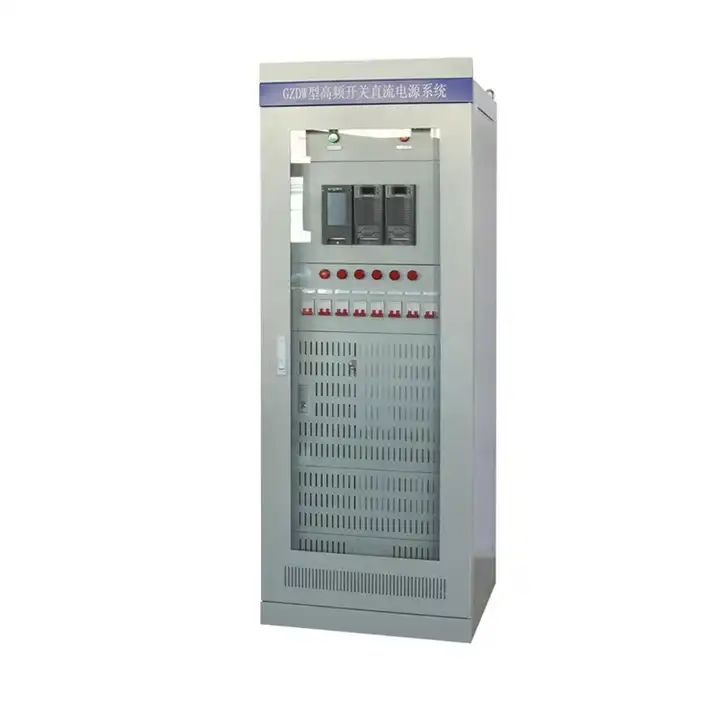

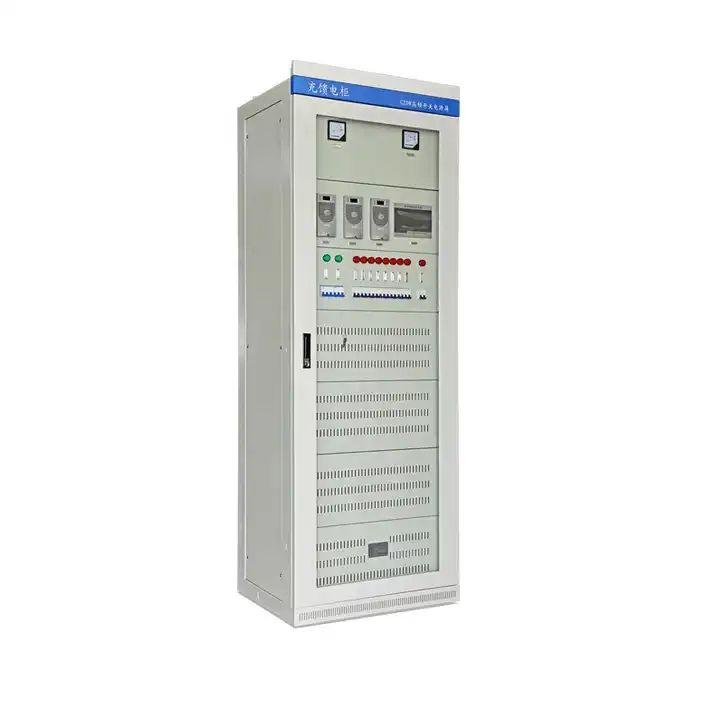

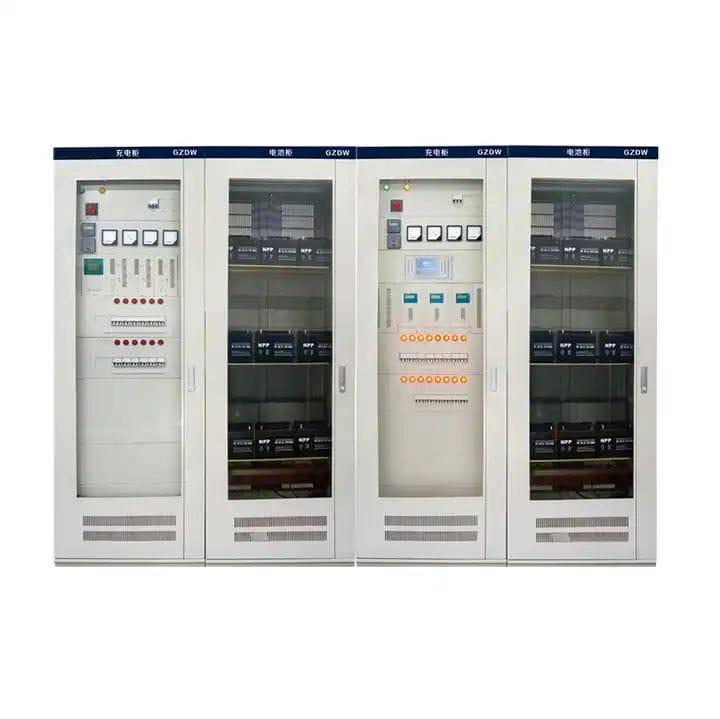

लुगाओ हे GZDW 220V 380V 480A 800A चीनमध्ये बनवलेले DC आउटपुट स्विचिंग पॉवर सप्लाय वितरण कॅबिनेट पुरवठादार आहे. DC पॅनेलच्या या मालिकेत लहान आकार, उच्च कार्यक्षमता, उच्च तांत्रिक निर्देशांक, मॉड्यूल डिझाइन n+1 हीट रिडंडंसी उच्च रिडंडंसी बॅकअप अशी वैशिष्ट्ये आहेत. , मॉड्यूल डिझाइन. रेझोनंट व्होल्टेज ड्युअल-लूप कंट्रोल रेझोनंट स्विच पॉवर सोर्सचे जगातील नवीनतम प्रगत तंत्रज्ञान स्वीकारले "चार रिमोट ऑपरेशन्स, स्टँडर्ड RS-485 आणि RS232 इंटरफेस, टोर ऑटोमेशन प्रदान केले आहे, तसेच इतर कामगिरी समान वापराच्या पारंपारिक उर्जा स्त्रोतापेक्षा उत्कृष्ट आहे.

पालन ​​केलेले मानक: GB/T 19826-2005 वीज प्रकल्पांच्या DC वीज पुरवठा उपकरणांसाठी सामान्य तपशील आणि सुरक्षा आवश्यकता. JB/T 5777-4-2000 पॉवर सिस्टमच्या D.C पॉवर सप्लाय उपकरणांसाठी सामान्य तपशील आणि सुरक्षा आवश्यकता. JB/ 8456-1996 लो-व्होल्टेज D.C स्विचगियर आणि कंट्रोलगियर असेंब्ली DL/T 459-2000 पॉवर सिस्टममध्ये D.C पुरवठा कॅबिनेटचे तपशील. DL/T 504195 जीवाश्म-उडालेल्या पॉवर प्लांटच्या अंतर्गत संप्रेषणाच्या डिझाइनसाठी तांत्रिक कोड

1.फुल व्होल्टेज ऑटो ड्रॉप

हे स्टेपलेस व्होल्टेज ड्रॉप डिव्हाइस किंवा व्होल्टेज स्टेप ड्रॉप डिव्हाइस वापरून, विश्वसनीय आणि सुरक्षितपणे ऑपरेशन्स बंद करण्यासाठी व्होल्टेजनुसार स्वयंचलितपणे चालू/बंद करू शकते.

2.केंद्रीय निरीक्षण आणि नियंत्रण कार्य

सेंट्रल मॉनिटर डिव्हाईस डीसी पॅनलमधील प्रत्येक भागाचे चालू पॅरामीटर्स/स्टेटस नियंत्रित करते किंवा नियंत्रित करते, दरम्यान प्रत्येक फंक्शन मॉड्यूलचे पॅरामीटर्स गोळा करते आणि होस्ट मशीनवर अपलोड करते, होस्ट मशीनवरून कमांड हस्तांतरित करते. बिल्डिंग ब्रॉक्स म्हणून डिझाइन केलेली रचना, पॅनेल दोन लूपचे इनपुट एसी स्त्रोत व्होल्टेज, वर्तमान, स्वयं-स्विचिंग एन/ऑफसाठी मुख्य आणि स्टँडबाय स्रोत म्हणून परस्पर कार्य करू शकते. कंट्रोल बसबार आणि बंद होणाऱ्या बसबारचे वर्तमान आणि व्होल्टेज व्यवस्थित किंवा नियंत्रित करा; बॅटरी व्होल्टेज, बॅटरी डिस्चार्जिंग करंट, इन्सुलेशन पॅरामीटर, क्लोजिंग स्विच कंट्रोल स्विचच्या ऑपरेटिंग स्टेटसचे पर्यवेक्षण, बॅटरी फ्यूज, आउटगोइंग लाइनसाठी इन्सुलेशन शोधणे (पर्याय), बॅटरीची टूर केलेली तपासणी (पर्याय), सभोवतालच्या तापमानाचे निरीक्षण

3.मल्टी-स्टेज संरक्षण

इनपुट ओव्हर-व्होल्टेज टाळण्यासाठी सर्ज प्रोटेक्टर: आउटपुट ओव्हर-व्होल्टेज संरक्षण; आउटपुट वर्तमान मर्यादित संरक्षण; शॉर्ट सर्किट संरक्षण; मॉड्यूल शंट संरक्षण; अति-तापमान, अति-वर्तमान संरक्षण, हे सर्व ऑपरेशनची सुरक्षितता आणि विश्वासार्हता सुधारू शकतात

4. तापमान भरपाई

बॅटरी फॅक्टरीद्वारे प्रदान केलेल्या डेटानुसार, तापमान भरपाई केंद्र निवडा आणि बॅटरी चार्जिंगची आवश्यकता पूर्ण करण्यासाठी गुणांक स्वयंचलितपणे चार्जिंग व्होल्टेज समायोजित करतो

5. अलार्म फंक्शन

पॅरामीटर सेट केल्यानंतर, ते कंट्रोल बसबारचे अंडर-व्होल्टेज, बॅटरी ग्रुपचे अंडर-व्होल्टेज, इन्सुलेशन विकृती, आउटपुट स्विचिंग स्थिती यासह विविध अलार्म फंक्शन्स करू शकते.

6.N+1 रिडंडंसी डिझाइन

10Ah-3000Ah पासून वेगवेगळ्या बॅटरी क्षमतेशी जुळण्यासाठी, पॅनेलच्या आउटपुट योजनेचे विनामूल्य संयोजन लक्षात घेण्यासाठी, पॉवर स्त्रोत मॉड्यूल्सची मात्रा आणि क्षमता बदला. दरम्यान, क्षमता लहान असताना हे डिझाइन n+ 1 रिडंडंसी व्यवस्था कार्यान्वित करते, तरीही ते 1+1 स्टँडबाय लक्षात घेऊ शकते.

7.संवाद कार्य

इंटरफेसच्या निवडीद्वारे, ते CDT आणि MODBUS मधील संप्रेषण प्रोटोकॉल बदलू शकते. चार रिमोट ऑपरेशन्ससाठी दोन कम्युनिकेशन पोर्ट RS-485 आणि RS-232 निवडले जातील.

8.बॅटरी-मुक्त देखभाल

व्हॉल्व्ह रेग्युलेटेड लीड ॲसिड बॅटरी, देखरेखीशिवाय वापरली जाते, सुरक्षितपणे आणि सुरक्षितपणे कार्य करण्यास सक्षम आहे. त्यात आम्ल किंवा पाणी घालण्याची गरज नाही. प्रीसेटिंगनुसार स्मार्ट कंट्रोलर सरासरी चार्ज आणि फ्लोट चार्ज दरम्यान बदलू शकतो

ऑपरेटिंग वातावरण

1. सभोवतालचे हवेचे तापमान: -5~+40 आणि सरासरी तापमान 24 तासात +35 पेक्षा जास्त नसावे.

2. घरामध्ये स्थापित करा आणि वापरा. ऑपरेशन साइटसाठी समुद्रसपाटीपासूनची उंची 2000M पेक्षा जास्त नसावी.

3. कमाल तापमान +40 वर सापेक्ष आर्द्रता 50% पेक्षा जास्त नसावी. कमी तापमानात उच्च सापेक्ष आर्द्रता परवानगी आहे. उदा. +२० वर ९०%. परंतु तापमानातील बदल लक्षात घेता अकस्मात मध्यम दव पडण्याची शक्यता आहे.

4. स्थापना ग्रेडियंट 5 पेक्षा जास्त नाही.

5. तीव्र कंपन आणि शॉक नसलेल्या ठिकाणी स्थापित करा आणि विद्युत घटक नष्ट करण्यासाठी अपुरी साइट्स.

6. कोणतीही विशिष्ट आवश्यकता, कारखानदाराशी सल्लामसलत करा.
