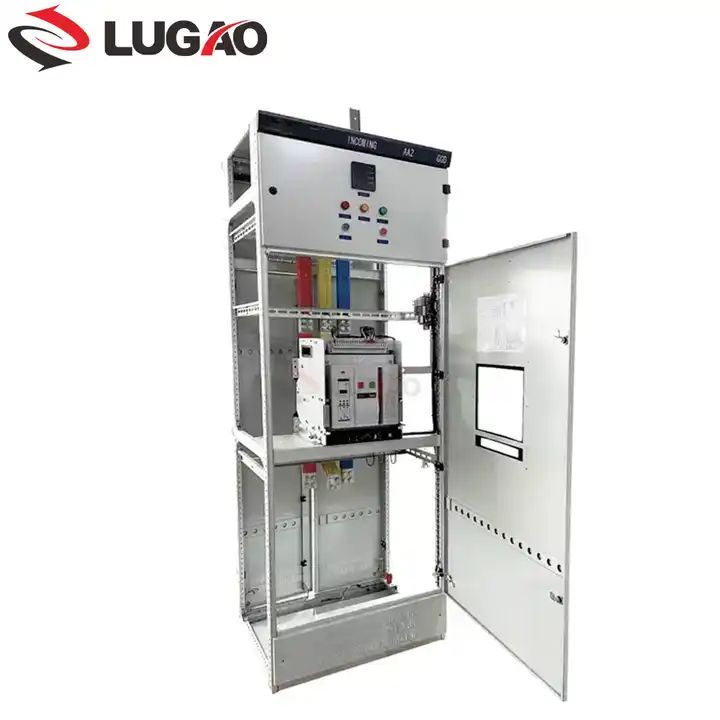

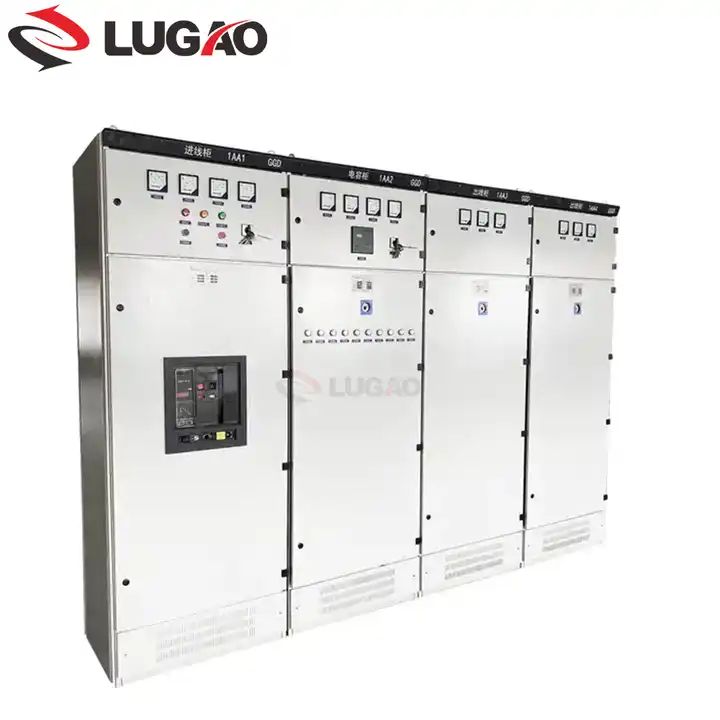

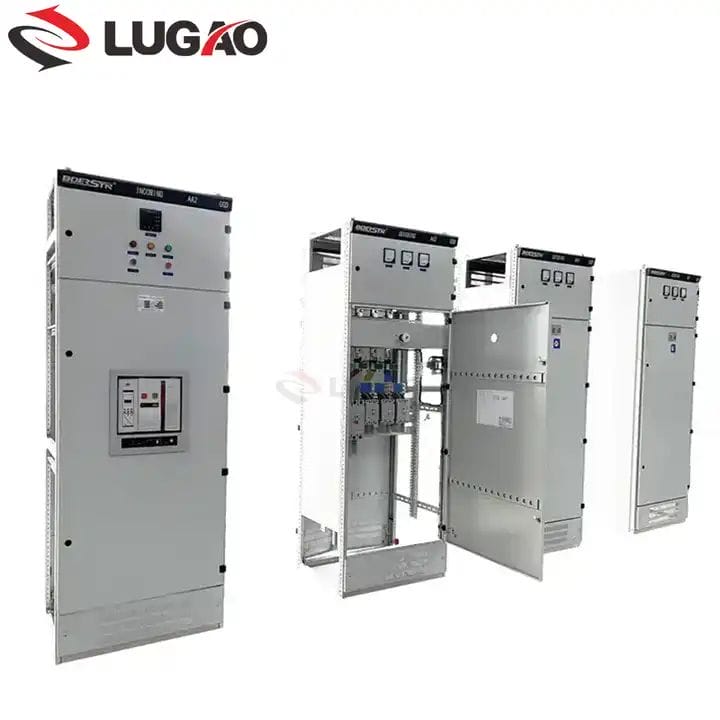

लुगाओ हे GGD 600A 1000A 2000A इनडोअर लो-व्होल्टेज फिक्स्ड स्विचगियर पुरवठादार आहे. GGD AC लो व्होल्टेज पॉवर डिस्ट्रिब्युशन कॅबिनेट हे नवीन प्रकारचे लो व्होल्टेज पॉवर डिस्ट्रिब्युशन कॅबिनेट आहे जे ऊर्जा मंत्रालयाच्या अधिकाराच्या गरजेनुसार आणि ग्राहक डिझाइन तत्त्वानुसार उत्पादित केले जाते. सुरक्षित, आर्थिक, तर्कसंगत असण्याचे आणि विश्वसनीय.  त्याच्या वैशिष्ट्येमध्ये तोडण्याची उच्च क्षमता, गरम करण्याची चांगली स्थिरता, लवचिक विद्युत योजना, सोयीस्कर संयोजन, पद्धतशीर असणे, चांगली व्यावहारिकता आणि नवीन रचना यांचा समावेश होतो.  हे कमी व्होल्टेज संपूर्ण-सेट स्विचगियर बदलण्यासाठी वापरले जाऊ शकते.

GGD AC लो व्होल्टेज पॉवर डिस्ट्रिब्युशन कॅबिनेट IEC439 लो-व्होल्टेज स्विचगियर आणि कंट्रोल गियर असेंब्ली आणि GB725117 लो व्होल्टेज स्विचगियर आणि कंट्रोल गियर असेंब्लीशी सहमत आहे -भाग1:प्रकार चाचणी केलेले आणि अंशतः टाइप केलेले चाचणी असेंब्ली.

GGD AC लो व्होल्टेज पॉवर डिस्ट्रिब्युशन कॅबिनेट बॉडी युनिव्हर्सल कॅबिनेट फ्रेमवर्कच्या स्वरूपात आहे स्थानिक भागांपासून 8MF (किंवा 8MF द्वारे सुधारित) शीत बनविणारे विभागीय स्टील, संरचित भाग आणि विशेष भाग नियुक्त पोलाद उत्पादकांकडून पुरवले जातात जेणेकरून हमी मिळू शकेल. अचूकता आणि गुणवत्ता.  युनिव्हर्सल कॅबिनेटचे भाग 20 मिमीच्या स्थापनेच्या छिद्रांसह मॉड्यूल तत्त्वानुसार डिझाइन केलेले आहेत.  चलनाच्या उच्च गुणांकामुळे कारखान्यात पूर्व-उत्पादन होऊ शकते, उत्पादनाची मुदत कमी होऊ शकते आणि कामाची कार्यक्षमता वाढू शकते.

B. GGD कॅबिनेटची रचना कामाच्या प्रक्रियेत उष्णता काढण्याच्या समस्येचा संपूर्ण विचार करते.  कॅबिनेटच्या वरच्या आणि खालच्या बाजूला वेगवेगळ्या प्रमाणात उष्णता काढण्याची छिद्रे आहेत.  जेव्हा विद्युत घटक गरम होतात तेव्हा उष्णतेचे प्रमाण वाढेल, परंतु उष्णता वरून हवेशीर होईल आणि तळाशी असलेली छिद्रे सतत थंड वाऱ्याला पूरक होतील आणि सीलबंद कॅबिनेटमध्ये तळापासून वरपर्यंत नैसर्गिक वायुवीजन मार्ग तयार करतील आणि उद्दिष्ट गाठतील. उष्णता काढणे.

C. आधुनिक औद्योगिक उत्पादनांच्या डिझायनिंगच्या आवश्यकतांनुसार, GGD कॅबिनेटचे स्वरूप आणि विविध भागांचे कटिंग आकार सोनेरी विभागाच्या पद्धतीमध्ये आहे, ज्यामुळे संपूर्ण कॅबिनेट सुंदर आणि मोहक बनते.

D. सोयीस्कर प्रतिष्ठापन आणि विघटन करण्यासाठी कॅबिनेटचा दरवाजा फिरवलेल्या जंगम साखळीने ट्रसला जोडलेला असतो.  दरवाजाच्या दुमडलेल्या बाजूला एक शान-आकाराचा रबर बार आहे आणि दरवाजा बंद होताना दरवाजा आणि ट्रसमध्ये ठराविक कॉम्प्रेशन अंतर आहे जेणेकरून दरवाजा थेट कॅबिनेट आणि प्रबलित संरक्षण वर्गाशी आदळू नये.

E. इलेक्ट्रिक घटकांसह बसवलेला इन्स्ट्रुमेंट दरवाजा ट्रसशी जोडलेला असतो सॉफ्ट कॉपर वायरच्या अनेक भागांसह इन्स्टॉलेशन पार्ट्स आणि ट्रस पूर्ण ग्राउंडिंग प्रोटेक्शन सर्किट तयार करण्यासाठी नर्ल्ड थंब स्क्रूने जोडलेले असतात.

F. कोटिंग पेंट पॉलिस्टर नारंगी-आकाराचा पेंट किंवा इपॉक्सी पावडर आहे, ज्यामध्ये मजबूत चिकटपणा आहे, चांगली स्पर्श भावना आहे.  संपूर्ण कॅबिनेट मॅट रंगात आहे, जे चक्कर येणे टाळते आणि ऑन-ड्यूटी कर्मचाऱ्यांसाठी एक आरामदायक दृश्य वातावरण तयार करते

G. जागेवर प्रमुख बस बार एकत्र करणे आणि समायोजित करण्याच्या सोयीसाठी आवश्यक असल्यास कॅबिनेटचा वरचा भाग काढून टाकला जाऊ शकतो.  कॅबिनेटच्या शीर्षस्थानी असलेल्या चार कोपऱ्यांना उचलण्यासाठी आणि शिपिंगसाठी फ्लाइंग रिंगसह स्थापित केले आहे.

कॅबिनेटचा संरक्षण वर्ग IP30 आहे ग्राहक ऑपरेटिंग वातावरणानुसार IP20 आणि IP40 मधील निवडू शकतात.

ऑपरेटिंग वातावरण

1. सभोवतालचे हवेचे तापमान: -5~+40 आणि सरासरी तापमान 24 तासात +35 पेक्षा जास्त नसावे.

2. घरामध्ये स्थापित करा आणि वापरा. ऑपरेशन साइटसाठी समुद्रसपाटीपासूनची उंची 2000M पेक्षा जास्त नसावी.

3. कमाल तापमान +40 वर सापेक्ष आर्द्रता 50% पेक्षा जास्त नसावी. कमी तापमानात उच्च सापेक्ष आर्द्रता परवानगी आहे. उदा. +२० वर ९०%. परंतु तापमानातील बदल लक्षात घेता अकस्मात मध्यम दव पडण्याची शक्यता आहे.

4. स्थापना ग्रेडियंट 5 पेक्षा जास्त नाही.

5. तीव्र कंपन आणि शॉक नसलेल्या ठिकाणी स्थापित करा आणि विद्युत घटक नष्ट करण्यासाठी अपुरी साइट्स.

6. कोणतीही विशिष्ट आवश्यकता, कारखानदाराशी सल्लामसलत करा.

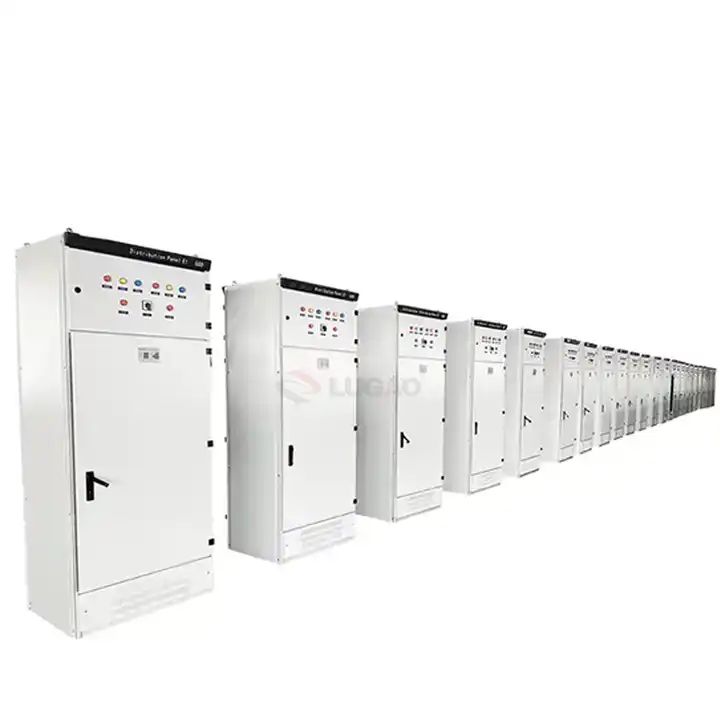

फॅक्टरी शूट
