24KV इनडोअर प्रकार डिस्कनेक्ट स्विच

LuGao ला 24KV इनडोअर टाईप डिस्कनेक्ट स्विचेसचा विशेष निर्माता म्हणून अभिमान वाटतो. GN19-12(C) इनडोअर हाय-व्होल्टेज डिस्कनेक्ट स्विच हे AC 50/60Hz सह 12kV च्या रेट व्होल्टेजवर कार्य करणाऱ्या पॉवर सिस्टमसाठी काळजीपूर्वक तयार केले आहे. त्याच्या डिझाईनमध्ये CS6-1 मॅन्युअल-ऑपरेटिंग यंत्रणा समाविष्ट केली आहे, जी नो-लोड स्थितीत सर्किट तोडणे आणि बनविण्याच्या विशिष्ट उद्देशासाठी आहे. प्रदूषण प्रकार, उच्च-उंचीचा प्रकार आणि उर्जा दर्शविणारा प्रकार यासारख्या अतिरिक्त भिन्नतेसह, हे स्विच विविध पर्यावरणीय आणि ऑपरेशनल आवश्यकता पूर्ण करण्यासाठी, विविध सेटिंग्जमध्ये इष्टतम कार्यप्रदर्शन आणि अनुकूलता सुनिश्चित करण्यासाठी तयार केले आहे.

चौकशी पाठवा

उत्पादन वर्णन

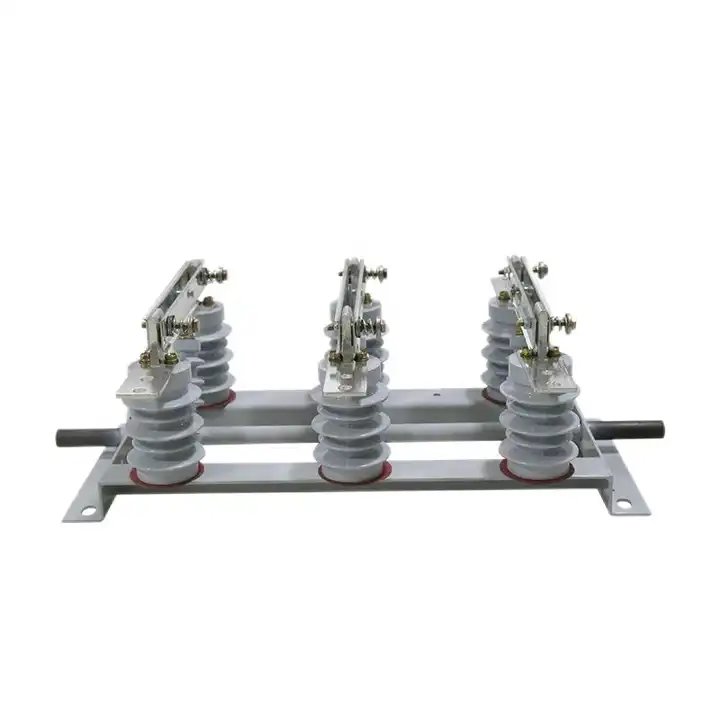

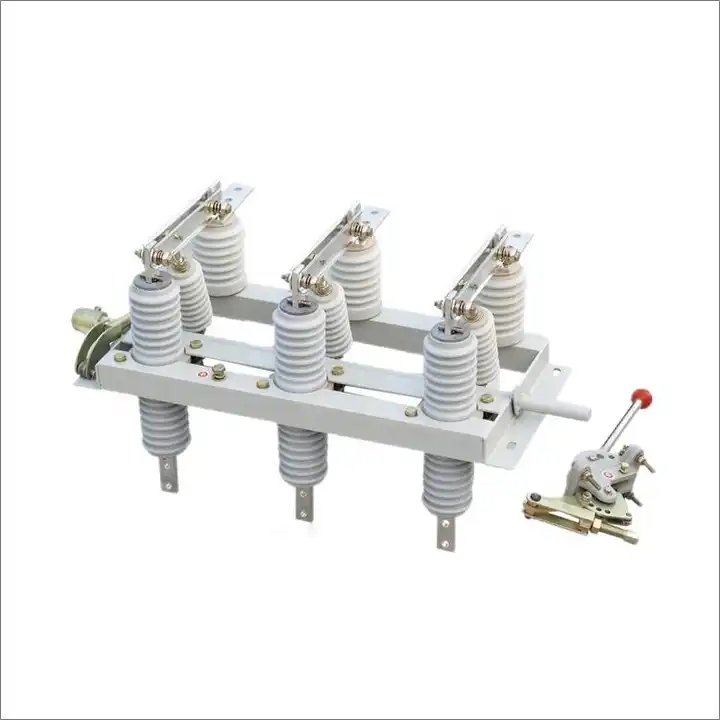

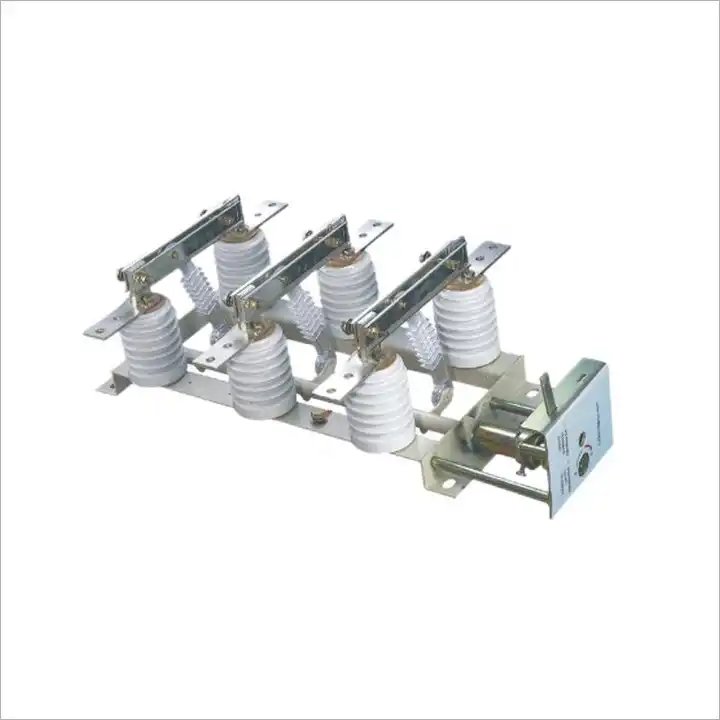

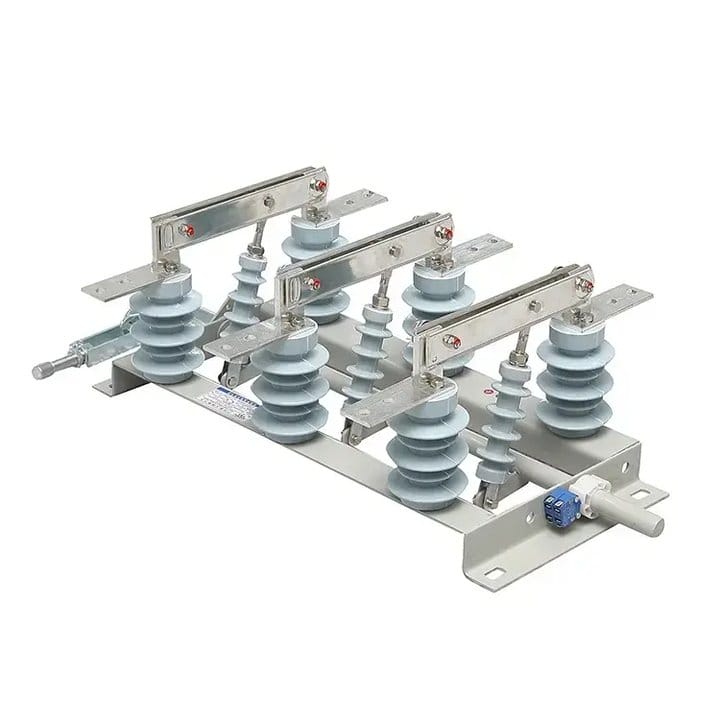

लुगाओ हे 24KV इनडोअर प्रकार डिस्कनेक्ट स्विच पुरवठादार आहे.GN19-12/400, 630, 1000, 1250 प्रकारच्या इनडोअर डिस्कनेक्ट स्विचमध्ये प्रत्येक टप्प्यासाठी दोन पिलर इन्सुलेटरद्वारे बेसला सुरक्षित केलेला प्रवाहकीय भाग आहे. (GN19-12C/400, 630, 1000, 1250 प्रकारात एक पिलर इन्सुलेटर आणि एक पोर्सिलेन केसिंग इन्सुलेटर आहे.) तीन टप्पे समांतरपणे मांडलेले आहेत, आणि प्रवाहकीय भागामध्ये कॉन्टॅक्ट चाकू आणि कॉन्टॅक्ट होल्डर्स (किंवा कंटक्टिव्ह रॉड्स) च्या स्थिर संपर्कांचा समावेश आहे. . संपर्क चाकूचा प्रत्येक टप्पा टाय इन्सुलेटरच्या मध्यभागी जोडलेला असतो, स्पिंडलच्या पायावर टाय इन्सुलेटर स्थापित केला जातो. स्पिंडल कनेक्टिंग रॉड (वापरकर्त्याद्वारे प्रदान केलेले) आणि हँडलद्वारे CS6-1 प्रकारच्या हलविण्याच्या यंत्रणेशी जोडलेले आहे.

कनेक्टिंग कॉन्टॅक्ट नाइफ दोन स्लॉटेड कॉपर प्लेट्सपासून बनविला जातो, ज्यामुळे उष्णता नष्ट होण्याचे क्षेत्र आणि यांत्रिक शक्ती दोन्ही वाढते. हे डिझाइन तळाचे तापमान कमी करते आणि इनडोअर डिस्कनेक्टिंग स्विचची गतिशील स्थिरता सुधारते. संपर्क चाकूचे एक टोक बोल्ट (शॉची कार) वापरून संपर्क ब्लॉकला (किंवा प्रवाहकीय रॉडवर) बांधले जाते. GN19-12/1000, 1250 मध्ये चुंबकीय लॉकिंग प्लेटची स्थापना करण्यात आली आहे, जी मोठ्या शॉर्ट-सर्किट करंट दरम्यान दोन ग्रूव्ह कॉन्टॅक्ट चाकूंमधील आकर्षण वाढवते. GN19-12/400, 630 इनडोअर डिस्कनेक्टिंग स्विचेसमध्ये विद्युत प्रवाहाद्वारे एक लहान मर्यादा असते, ज्यामुळे चुंबकीय लॉकिंग प्लेटची आवश्यकता नाहीशी होते.

24KV इनडोअर प्रकार डिस्कनेक्ट स्विच ऑपरेटिंग वातावरण

सभोवतालचे तापमान: -25°C ~ +40°C;

उंची: ≤1000m;

सापेक्ष आर्द्रता: दैनिक सरासरी ≤95%, मासिक सरासरी ≤90%;

भूकंपाची तीव्रता: ≤8 पातळी;

स्थापनेची ठिकाणे: आग, स्फोटाचा धोका, गंभीर घाणेरडे, रासायनिक गंज किंवा तीव्र कंपन नाही.

24KV इनडोअर प्रकार डिस्कनेक्ट स्विच उत्पादन वैशिष्ट्ये

प्रकार	रेटेड व्होल्टेज (kV)	रेट केलेले वर्तमान (A)	4s थर्मल स्थिरता प्रवाह (kA)	डायनॅमिक स्थिरता प्रवाह (kA)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20		630	20	50
GN19-12/1000-31.5		1000	31.5	80
GN19-12/1250-31.5		1250	31.5	80
GN19-12C/400-12.5		400	12.5	31.5
GN19-12C/630-20		630	20	50
GN19-12C/1000-31.5		1000	31.5	80
GN19-12C/1250-31.5		1250	31.5	80
