10KV इनडोअर हाय व्होल्टेज इलेक्ट्रिक आयसोलेशन स्विच

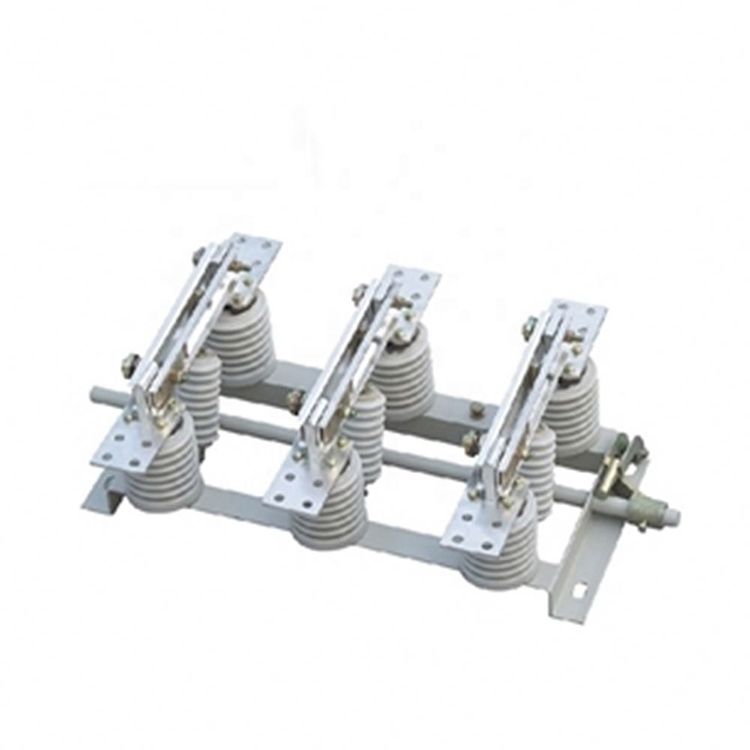

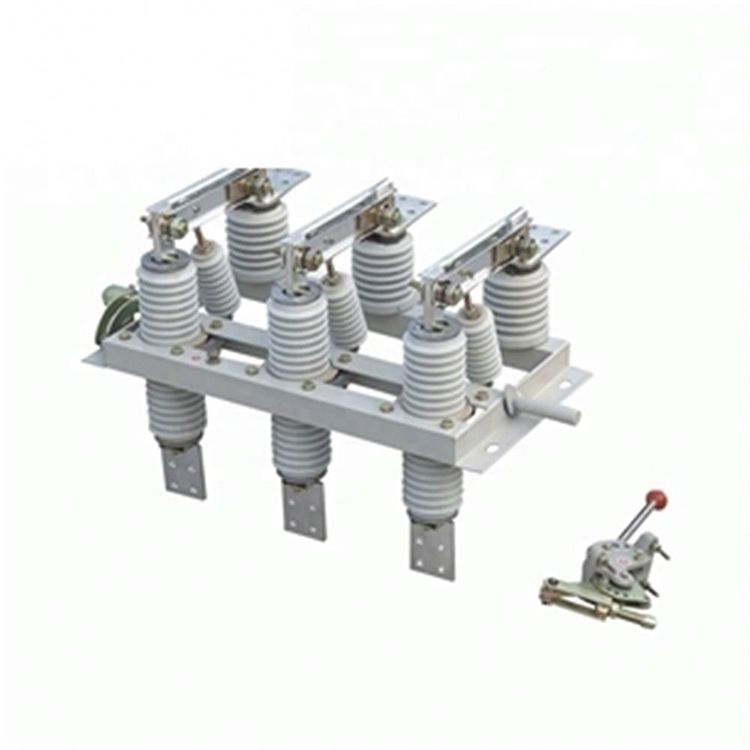

लुगाओ, 10KV इनडोअर हाय व्होल्टेज इलेक्ट्रिक आयसोलेशन स्विचेसचे प्रमुख उत्पादक, GN19-12 मालिका सादर करते, ज्यामध्ये 400, 630, 1000, आणि 1250 प्रकार समाविष्ट आहेत. या डिस्कनेक्ट स्विचेसचा प्रवाहकीय भाग बेसमध्ये दोन pillers द्वारे सुरक्षितपणे अँकर केला जातो. प्रत्येक टप्पा (GN19-12C/400, 630, 1000, 1250 प्रकारांमध्ये एक पिलर इन्सुलेटर आणि एक पोर्सिलेन केसिंग इन्सुलेटर आहे). तीन टप्पे समांतर स्थापित केले आहेत, आणि प्रवाहकीय भागामध्ये संपर्क चाकू आणि संपर्क धारक (किंवा प्रवाहकीय रॉड) च्या स्थिर संपर्कांचा समावेश आहे. प्रत्येक टप्प्याचा संपर्क चाकू टाय इन्सुलेटरच्या मध्यभागी जोडलेला असतो, जो स्पिंडलच्या पायावर स्थापित केला जातो. स्पिंडल कनेक्टिंग रॉड (वापरकर्त्याद्वारे प्रदान केलेले) आणि हँडलद्वारे CS6-1 प्रकारच्या हलविण्याच्या यंत्रणेशी जोडलेले आहे.

कनेक्टिंग कॉन्टॅक्ट नाइफ दोन स्लॉटेड कॉपर प्लेट्समधून कल्पकतेने तयार केला जातो, ज्यामुळे उष्णता नष्ट होणे आणि यांत्रिक शक्ती दोन्ही वाढते. हे डिझाईन केवळ संपर्क चाकूचे उष्णता नष्ट करण्याचे क्षेत्र वाढवत नाही, तळाचे तापमान कमी करते परंतु यांत्रिक शक्ती देखील सुधारते, स्विचची गतिशील स्थिरता वाढवते. संपर्क चाकूचे एक टोक बोल्ट (शॉची कार) वापरून संपर्क ब्लॉकला (किंवा प्रवाहकीय रॉडवर) चिकटवले जाते. GN19-12/1000, 1250 साठी, चुंबकीय लॉकिंग प्लेट संपर्क क्षेत्रामध्ये समाविष्ट केली जाते, ज्यामुळे मोठ्या शॉर्ट-सर्किट करंट दरम्यान दोन खोबणी संपर्क चाकूंमधील आकर्षण वाढते. GN19-12/400, 630 डिस्कनेक्ट स्विचेसमध्ये विद्युत प्रवाहाद्वारे एक लहान मर्यादा असते, ज्यामुळे चुंबकीय लॉकिंग प्लेटची आवश्यकता नाहीशी होते. उच्च-व्होल्टेज इलेक्ट्रिक आयसोलेशन स्विचमध्ये अत्याधुनिक आणि विश्वासार्ह उपायांसाठी लुगाओवर अवलंबून रहा.

ऑपरेटिंग वातावरण

1 सभोवतालचे तापमान: वरची मर्यादा: +40ºC; कमी मर्यादा: -15ºC;

2 उंची 1000m पेक्षा जास्त नाही.

3 सापेक्ष हवेच्या आर्द्रतेसाठी, दैनिक सरासरी 95% पेक्षा जास्त नाही आणि मासिक सरासरी 90% पेक्षा जास्त नाही;

4 भूकंपाची तीव्रता 8 अंशांपेक्षा जास्त नाही.

5 आग, स्फोटक जोखीम, रासायनिक गंज आणि हिंसक कंपन नसलेल्या ठिकाणी स्थापित केले आहे.

6 प्रतिष्ठापन स्थळ ज्वलनशील पदार्थ, स्फोटक जोखीम, रासायनिक गंज आणि
