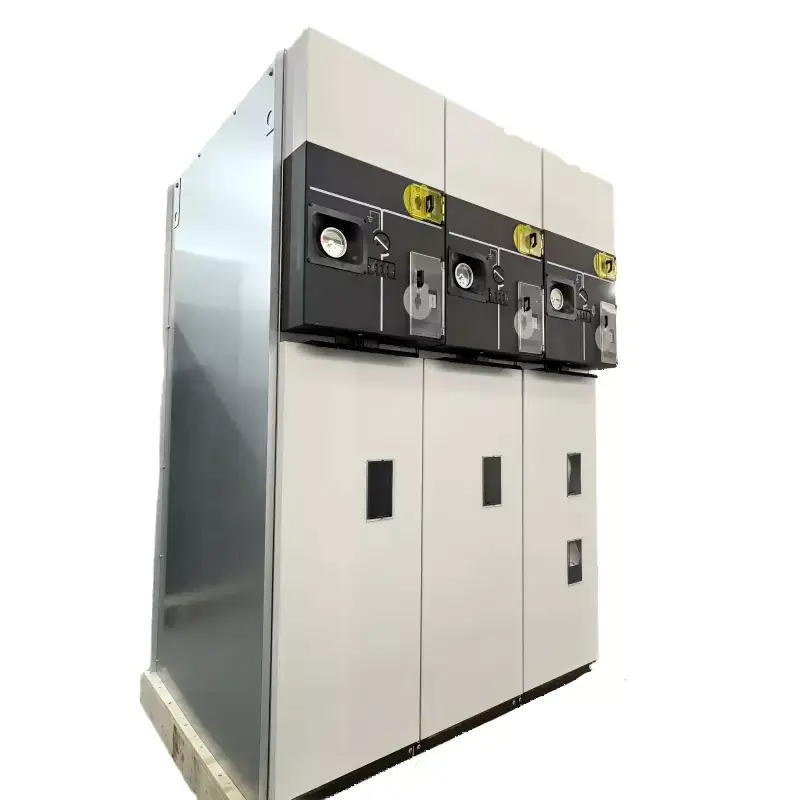

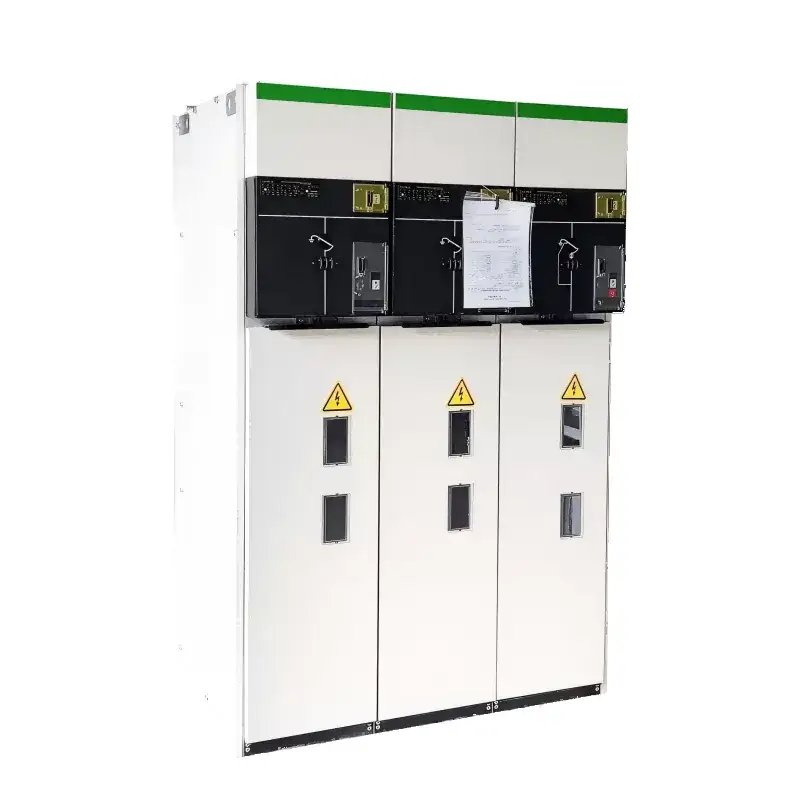

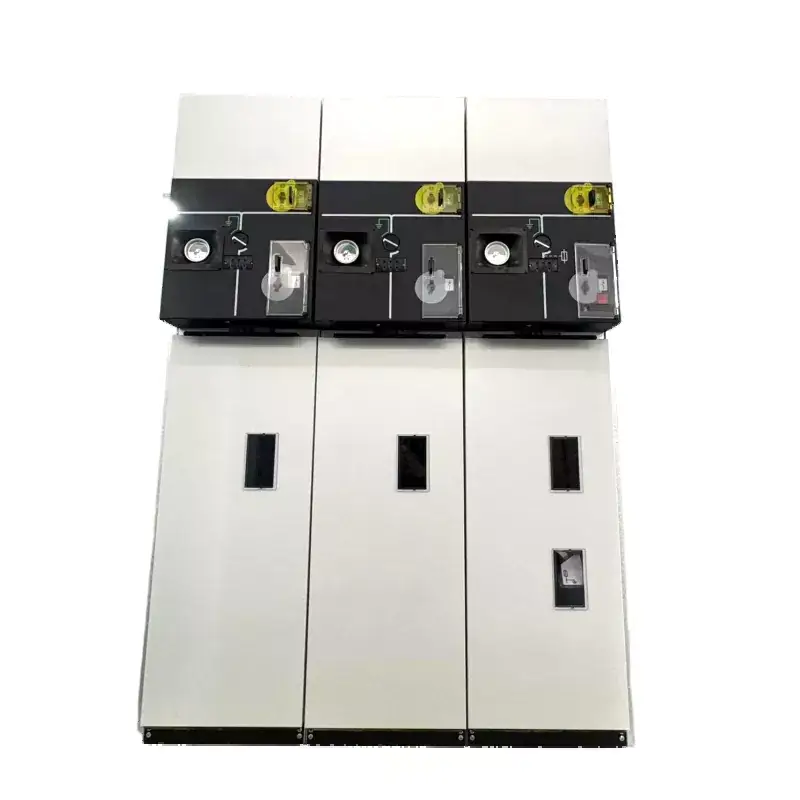

SM6 SF6 गॅस इन्सुलेटेड कॉम्पॅक्ट RMU मेटल संलग्न स्विचगियर

LGSM6 SF6 गॅस इन्सुलेटेड कॉम्पॅक्ट RMU मेटल एनक्लोस्ड स्विचगियर SF6 गॅसचा इन्सुलेटिंग माध्यम म्हणून वापर करते, कॉम्पॅक्ट संरचना, देखभाल-मुक्त ऑपरेशन आणि उच्च विश्वासार्हता यासारखे फायदे देतात. लुगाओकडे प्रगत R&D तंत्रज्ञान आणि उच्च उत्पादनाची गुणवत्ता सुनिश्चित करून पूर्णपणे स्वयंचलित उत्पादन लाइन आहे. LGSM6 ची वार्षिक विक्री 5,000 पेक्षा जास्त युनिट्ससह आग्नेय आशिया, युरोप आणि इतर क्षेत्रांमध्ये निर्यात केली गेली आहे. जलद वितरणास समर्थन देण्यासाठी पुरेशी यादी ठेवली जाते.

चौकशी पाठवा

उत्पादन वर्णन

SM6 SF6 गॅस इन्सुलेटेड कॉम्पॅक्ट RMU मेटल संलग्न स्विचगियर ही स्विचगियर गोष्ट आहे, तुम्हाला माहिती आहे, एक कॉम्पॅक्ट RMU जो SF6 गॅस आणि मेटल संलग्न आहे. हा एक नवीन प्रकार आहे जो स्विचिंगसाठी मुख्य भाग म्हणून SF6 लोड स्विच वापरतो. आतमध्ये, ते SF6 गॅसने भरलेल्या स्टेनलेस स्टीलच्या बॉक्समध्ये सर्किट ब्रेकर, लोड स्विच आणि डिस्कनेक्टर यासारख्या महत्त्वाच्या गोष्टी सील करते. या सेटअपमुळे ते विश्वासार्हपणे चालते आणि लोकांना सुरक्षित ठेवते, तसेच याला कोणत्याही देखभालीची गरज नसते. हा त्याबद्दलचा एक चांगला भाग आहे. तुम्ही त्याच्यासह विस्तारित बसबार निवडू शकता, जे तुम्हाला पूर्ण मॉड्यूलरिटीसाठी हव्या त्या गोष्टी एकत्र करू देते. त्या बसबार विस्तारित होतात परंतु सुरक्षितपणे इन्सुलेटेड आणि संरक्षित राहतात. ते आकाराने लहान आहेत, लवचिकपणे चालतात, चांगले इंटरलॉकिंग आहेत त्यामुळे काहीही चूक होत नाही, आणि ते स्थापित करणे अगदी सोपे आहे. एकूणच, वितरण खोल्या किंवा ट्रान्सफॉर्मर सबस्टेशन सारख्या ठिकाणी खूप जागा वाचविण्यात मदत करते. हे वेगवेगळ्या परिस्थितींमध्ये आणि वापरकर्त्यांना आवश्यक असलेल्या गोष्टींमध्ये बसते.

मुख्य तांत्रिक मापदंड

नाही.	आयटम		युनिट	पॅरामीटर्स
1	रेट केलेले व्होल्टेज		kV	12	24	36	40.5
2	रेट केलेले वर्तमान		A	६३०/१२५०
3	रेट केलेली वारंवारता		Hz	50/60
4	1-मिनिट पॉवर फ्रिक्वेंसी व्होल्टेजचा सामना करते	एकूण मूल्य	kV	42	55	80	95
		ब्रेक पॉइंट		48	65	95	110
5	लाइटनिंग इंपल्स व्होल्टेजचा प्रतिकार करा	एकूण मूल्य	kV	75	125/150	170	95
		ब्रेक पॉइंट		85	150/160	185	215
6	रेट केलेले शॉर्ट-टाइम विसस्टँड करंट	मुख्य सर्किट	kA	२५/२से
		ग्राउंडिंग सर्किट		२५/२से
7	रेट केलेले पीक वर्तमानाचा प्रतिकार करते		kA	63			50
8	रेट केलेले हस्तांतरण वर्तमान		A	१३००~१७००
9	रेटेड लोड बंद ब्रेकिंग वर्तमान		A	630
10	रेट केलेले केबल चार्जिंग ब्रेकिंग करंट		A	50/10
11	अनलोड केलेले ट्रान्सफॉर्मर ब्रेकिंग करंट		A	20
12	केबल चार्जिंग ग्राउंड फॉल्ट ब्रेकिंग करंट		A	100			80
13	रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट		kA	20
14	रेटेड शॉर्ट-सर्किट क्लोजिंग करंट		kA	63			50
15	संरक्षण वर्ग			IP3X
16	लोड स्विच लाइफ		वेळ	5000
17	ग्राउंडिंग स्विच लाइफ		वेळ	5000

ठराविक योजना आकृती:

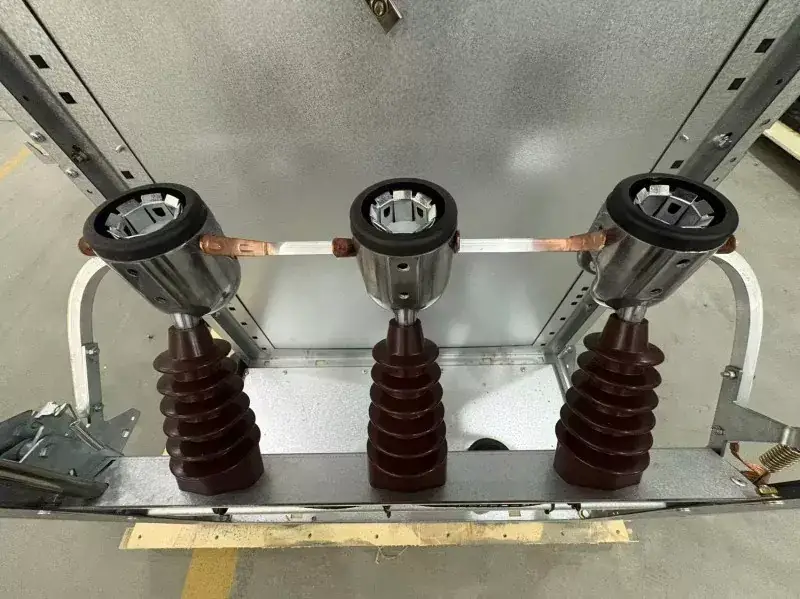

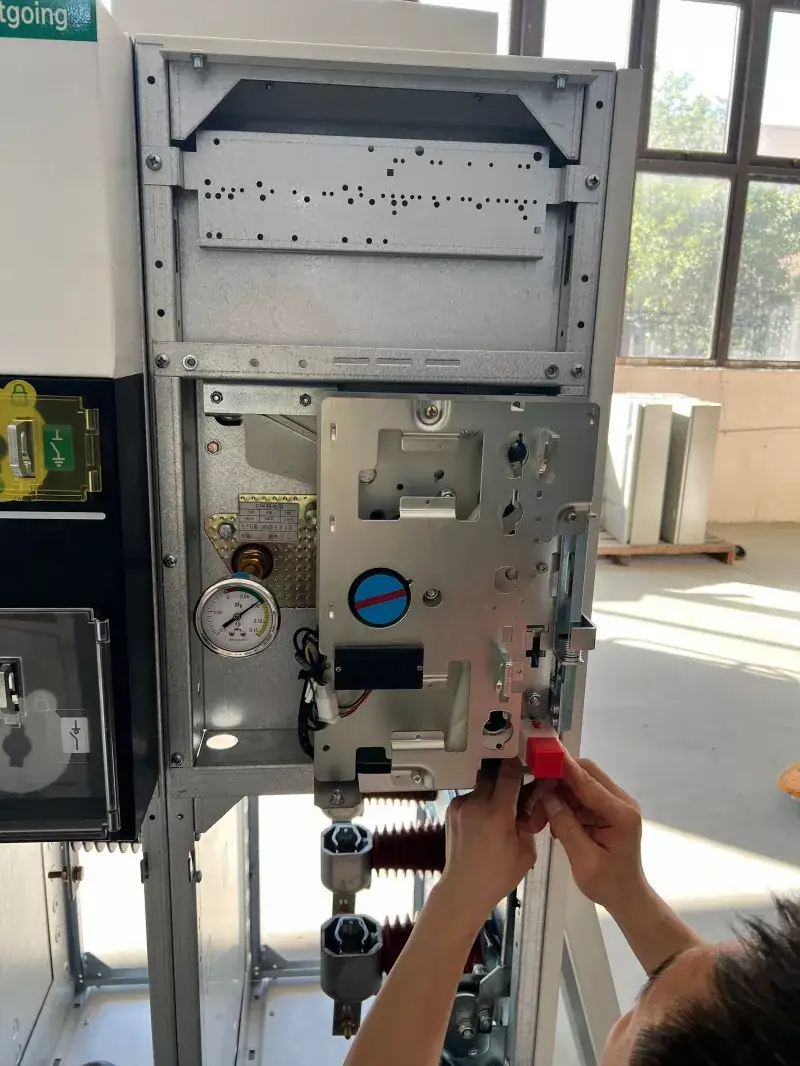

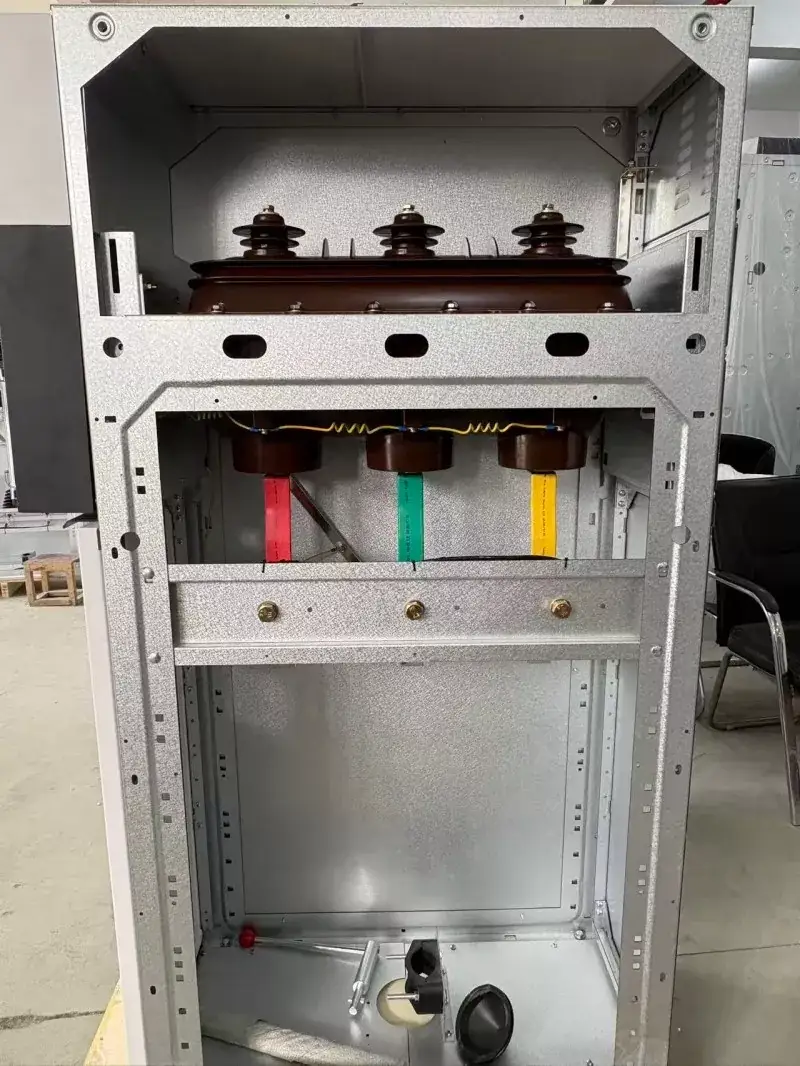

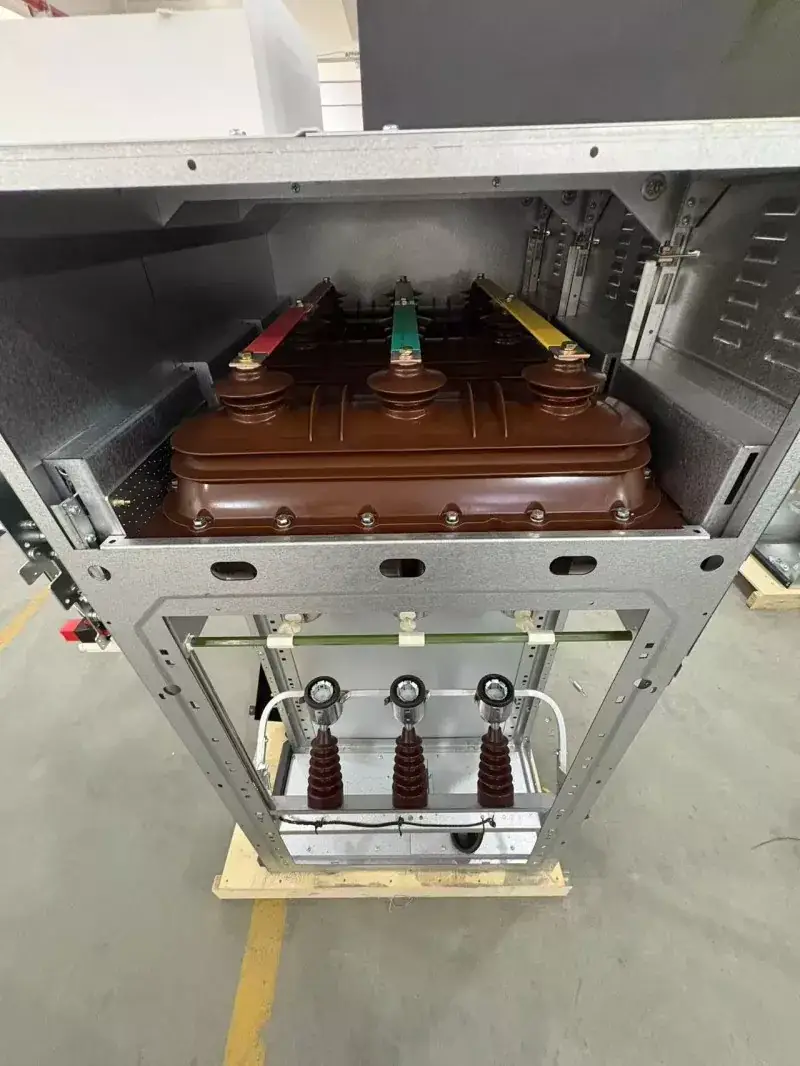

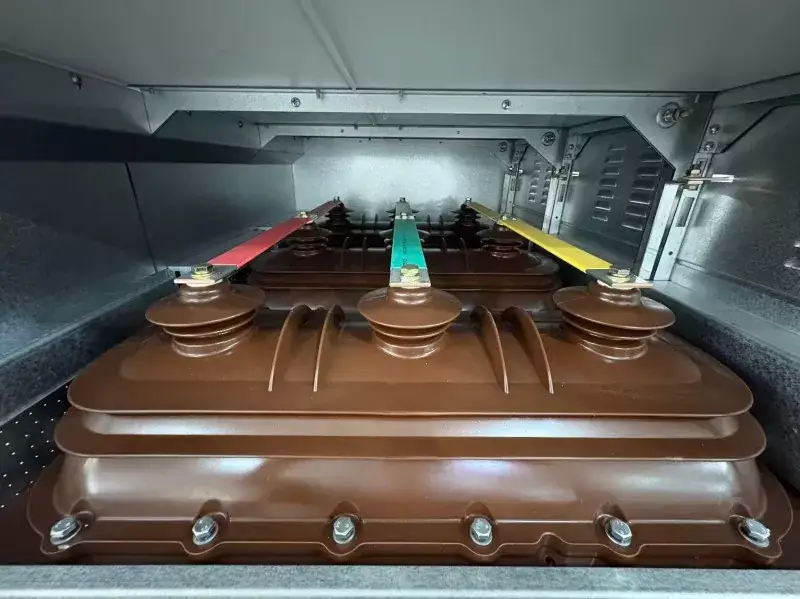

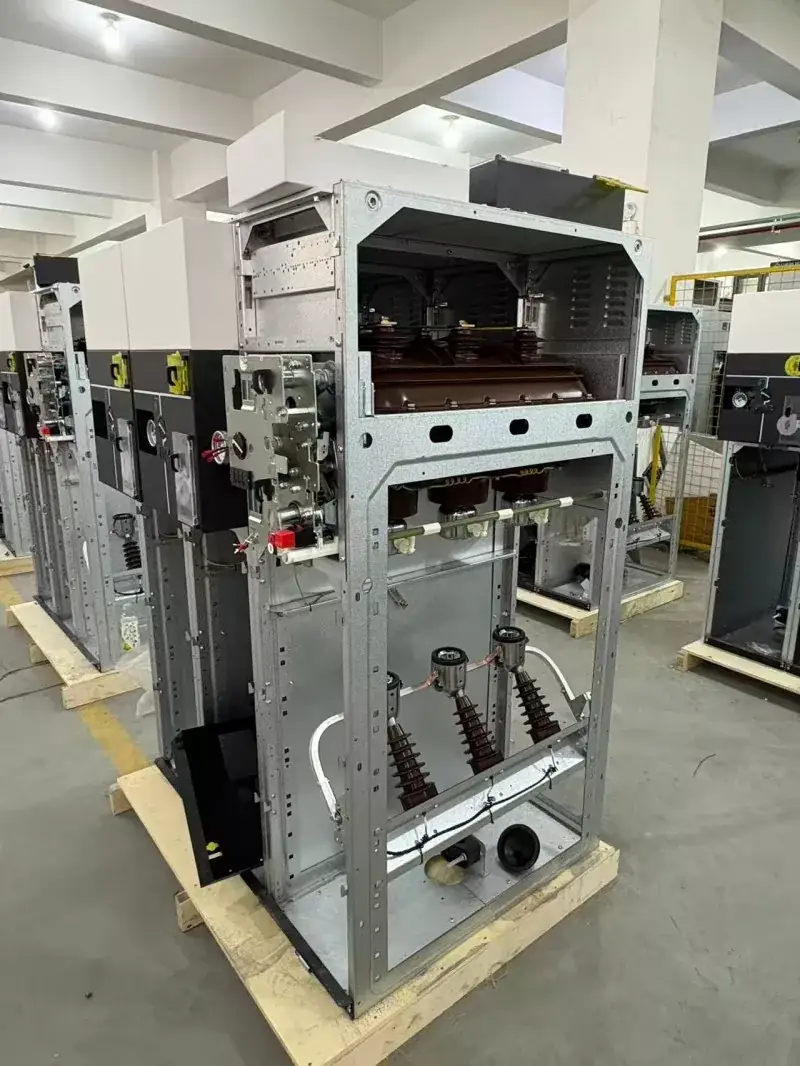

फॅक्टरी शूटिंग:

LGSM6 RMU का निवडा

1. पूर्णपणे सीलबंद डिझाइन: SM6 SF6 गॅस इन्सुलेटेड कॉम्पॅक्ट RMU मेटल संलग्न स्विचगियरचा गॅस चेंबर विश्वसनीय सीलिंग कार्यप्रदर्शन सुनिश्चित करण्यासाठी लेझर-वेल्डेड आहे. SF6 गॅसच्या उत्कृष्ट इन्सुलेशन आणि चाप-विझवण्याच्या गुणधर्मांचा वापर करून, फेज-टू-फेज आणि फेज-टू-ग्राउंड इन्सुलेशन अंतर लक्षणीयरीत्या कमी केले जातात आणि कमी गॅस दाब तापमान बदलांना असंवेदनशील बनवते.

2. थ्री-पोझिशन स्विच डिझाइन: हा लोड/डिस्कनेक्ट स्विच तीन पोझिशन्स एकत्रित करतो: बंद, उघडा आणि ग्राउंडेड. रोटरी मूव्हिंग कॉन्टॅक्ट डिझाइन सोपे आणि अंतर्ज्ञानी ऑपरेशन प्रदान करते आणि ब्रेक पॉइंटची दृश्यमानता निरीक्षण खिडकीतून स्पष्टपणे दिसते, देखभाल सुरक्षा आवश्यकता पूर्ण करते. तीन पोझिशन्समधील सर्वसमावेशक यांत्रिक इंटरलॉक चुकीच्या ऑपरेशनची शक्यता काढून टाकते.

3. उच्च मॉड्युलॅरिटी आणि विस्तारक्षमता: सॉलिड-इन्सुलेटेड बसबार किंवा समर्पित कनेक्टरद्वारे मॉड्यूल्स अनियंत्रितपणे एकत्र आणि विस्तारित केले जाऊ शकतात, साध्या टर्मिनल लाईन्स तसेच जटिल रिंग नेटवर्क पॉवर सप्लाय सिस्टमसाठी उपयुक्त आहेत. सर्व युनिट्समध्ये इलेक्ट्रिक ऑपरेशन आणि ऑटोमेशनसाठी आरक्षित इंटरफेस देखील आहेत.

4. अल्ट्रा-हाय प्रोटेक्शन रेटिंग: संपूर्ण कॅबिनेट संलग्नक IP3X किंवा IP4X संरक्षण रेटिंग प्राप्त करते. सर्वसमावेशक मेकॅनिकल इंटरलॉकिंग यंत्रासह सुसज्ज, हे कर्मचारी आणि उपकरणांची सुरक्षा सुनिश्चित करते. लक्ष्यित पद्धतीने दबाव सोडण्यासाठी कॅबिनेट दबाव निवारण वाहिनीसह सुसज्ज आहे.

वारंवार विचारले जाणारे प्रश्न

• या प्रकारच्या SM6 SF6 गॅस इन्सुलेटेड कॉम्पॅक्ट RMU मेटल संलग्न स्विचगियरला नियमित देखभाल आवश्यक आहे का?

नाही. सर्व जिवंत भाग SF6 गॅसने भरलेल्या स्टेनलेस स्टीलच्या चेंबरमध्ये सील केलेले असल्याने, ते बाह्य दूषित पदार्थ, आर्द्रता आणि ऑक्सिडेशनपासून पूर्णपणे वेगळे केले जातात. नियमित ऑपरेशनसाठी फक्त कंट्रोल बॉक्सच्या यांत्रिक हालचाली आणि योग्य कार्यासाठी इन्स्ट्रुमेंट रीडिंग तपासणे आवश्यक आहे.

•केबल जोडणीसाठी पुरेशी जागा आहे का? प्रतिष्ठापन सोपे आहे?

Lugao ने केबल कंपार्टमेंट लेआउट ऑप्टिमाइझ केले आहे, केबल कनेक्शनसाठी पुरेशी जागा उपलब्ध करून दिली आहे, केबल टर्मिनेशन्सची फॅब्रिकेशन आणि ग्राउंडिंग वायर्सची स्थापना सुलभ केली आहे.

•उत्पादनाचे आयुष्य किती आहे?

सामान्य ऑपरेटिंग परिस्थितीत, उत्पादनाचे डिझाइन केलेले सेवा आयुष्य साधारणपणे 30 वर्षांपर्यंत असते. स्टेनलेस स्टीलच्या गॅस बॉक्समध्ये मजबूत गंज प्रतिकार असतो आणि मुख्य स्विचचे यांत्रिक जीवन (जसे की लोड स्विच) सामान्यतः 5,000 पेक्षा जास्त चक्रांपर्यंत पोहोचू शकते.

•तुमच्या कंपनीकडे स्टॉक उपलब्ध आहे का? वितरण वेळ काय आहे?

नियमित ऑर्डर अंदाजे 15 व्यावसायिक दिवसांमध्ये पाठवल्या जाऊ शकतात. विशेष सानुकूलित सोल्यूशन्स (जसे की उच्च प्रवाह, नॉन-स्टँडर्ड व्होल्टेज) साधारणपणे 15-30 दिवस लागतात.
