पॉवर ग्रिड सुरक्षिततेसाठी हाय व्होल्टेज सर्किट ब्रेकर्स का महत्त्वाचे आहेत?

आधुनिक पॉवर ग्रिड्स अत्यंत विद्युत तणावाखाली कार्य करतात, फॉल्ट करंट्स 50 किलोअँपियर्सपेक्षा जास्त असू शकतात आणि व्होल्टेज पातळी 765 किलोव्होल्टपर्यंत पोहोचतात. जलद आणि विश्वासार्ह व्यत्यय यंत्रणेशिवाय, एकल शॉर्ट सर्किट ब्लॅकआउट्समध्ये कॅस्केड करू शकते ज्यामुळे लाखो प्रभावित होतात किंवा त्याहूनही वाईट म्हणजे सबस्टेशन नष्ट करणारे आर्क फ्लॅश स्फोट होऊ शकतात.उच्च व्होल्टेज सर्किट ब्रेकर्सअंतिम अयशस्वी सुरक्षित उपकरणे म्हणून सर्व्ह करा. ते एसएफ6 गॅस किंवा व्हॅक्यूम इंटरप्टर्स सारख्या प्रगत क्वेंचिंग माध्यमांचा वापर करून परिणामी चाप विझवून, मिलिसेकंदांमध्ये असामान्य विद्युत प्रवाह शोधतात आणि यांत्रिकरित्या विद्युत संपर्क वेगळे करतात. ग्रिड ऑपरेटर्ससाठी, हाय व्होल्टेज सर्किट ब्रेकर हा निष्क्रिय घटक नसून एक सक्रिय संरक्षक आहे जो निरोगी नेटवर्कचे रक्षण करताना दोषपूर्ण विभागांना वेगळे करतो. Lugao Power Co., Ltd. येथे, आमचे अभियांत्रिकी तत्वज्ञान कोणत्याही ट्रान्समिशन आणि वितरण धोरणाच्या केंद्रस्थानी ब्रेकर विश्वासार्हतेला स्थान देते कारण आम्हाला समजते की सुरक्षितता आणि सातत्य स्प्लिट सेकंड क्रियेवर अवलंबून असते.

परंतु फ्यूज किंवा लोड ब्रेक स्विचच्या तुलनेत कोणत्या विशिष्ट यंत्रणा उच्च व्होल्टेज सर्किट ब्रेकर्सला न बदलता येण्याजोग्या बनवतात? देखभाल न करता वारंवार फॉल्ट करंट्समध्ये व्यत्यय आणणे, क्षणिक पुनर्प्राप्ती व्होल्टेजचा सामना करणे आणि संरक्षण रिलेसह समन्वय साधण्याच्या त्यांच्या क्षमतेमध्ये याचे उत्तर आहे. एका ऑपरेशननंतर स्वतःचा नाश करणाऱ्या फ्यूजच्या विपरीत, उच्च व्होल्टेज सर्किट ब्रेकर हजारो वेळा उघडू आणि बंद करू शकतो, ज्यामुळे तात्पुरते दोष (विजेच्या झटक्यांसारखे) स्वयंचलितपणे साफ करणाऱ्या ऑटो रीक्लोजिंग स्कीमसाठी ते आदर्श बनते. शिवाय, आधुनिक डिझाईन्समध्ये कंडिशन मॉनिटरिंग सेन्सर्स समाविष्ट आहेत जे बिघाड होण्यापूर्वी इन्सुलेशनच्या ऱ्हासाचा अंदाज लावतात. या तपशीलवार मार्गदर्शकामध्ये, आम्ही आर्क विलुप्त होण्याच्या भौतिकशास्त्राचा शोध घेऊ, ब्रेकर तंत्रज्ञानाची तुलना करू आणि निवड आणि चाचणीवर कारवाई करण्यायोग्य अंतर्दृष्टी देऊ. आमच्या कारखान्याने जागतिक उपयुक्ततेसाठी 15,000 हून अधिक उच्च व्होल्टेज सर्किट ब्रेकर युनिट्स तयार केल्या आहेत आणि आम्ही तुम्हाला अधिक सुरक्षित, अधिक लवचिक ग्रिड तयार करण्यात मदत करण्यासाठी चार दशकांचा फील्ड अनुभव शेअर करत आहोत.

सामग्री सारणी

• 1. फॉल्ट करंट इंटरप्टमुळे फ्यूजऐवजी हाय व्होल्टेज सर्किट ब्रेकर्सची मागणी का होते?
• 2. विविध आर्क क्वेंचिंग तंत्रज्ञानाचा उच्च व्होल्टेज सर्किट ब्रेकरच्या कार्यक्षमतेवर कसा परिणाम होतो?
• 3. सबस्टेशन वापरासाठी विश्वसनीय हाय व्होल्टेज सर्किट ब्रेकर कोणते मुख्य पॅरामीटर्स परिभाषित करतात?
• 4. नियमित वेळ आणि संपर्क प्रतिकार चाचण्या तुमच्या उच्च व्होल्टेज सर्किट ब्रेकरचे आयुष्य कसे वाढवू शकतात?
• वारंवार विचारले जाणारे प्रश्न (FAQ)
• निष्कर्ष

फॉल्ट करंट इंटरप्टमुळे फ्यूजऐवजी हाय व्होल्टेज सर्किट ब्रेकर्सची मागणी का होते?

जेव्हा ट्रान्समिशन लाइनवर शॉर्ट सर्किट होते, तेव्हा एका चक्रापेक्षा कमी कालावधीत विद्युत प्रवाह सामान्य पातळीच्या 20 ते 60 पट वाढू शकतो (60Hz वर 16.7 मिलीसेकंद). फ्यूज, स्वस्त असताना, अंतर्गत घटक वितळवून, एक अपरिवर्तनीय ओपन सर्किट तयार करून प्रतिसाद देतात. तथापि, उच्च व्होल्टेज ऍप्लिकेशन्ससाठी फ्यूज तीन घातक दोषांमुळे ग्रस्त आहेत: एकाधिक दोषांमध्ये व्यत्यय आणण्यास असमर्थता, रिमोट कंट्रोलचा अभाव आणि उच्च क्षणिक पुनर्प्राप्ती व्होल्टेज अंतर्गत खराब कार्यप्रदर्शन. हाय व्होल्टेज सर्किट ब्रेकर्स इलेक्ट्रोमेकॅनिकल अचूकतेद्वारे प्रत्येक मर्यादेवर मात करतात. आमचा कारखाना लुगाओ पॉवर कंपनी, लि. एकल हाय व्होल्टेज सर्किट ब्रेकर कॉन्टॅक्ट रिप्लेसमेंटची आवश्यकता होण्यापूर्वी 30 फॉल्ट इव्हेंट्सपर्यंत यशस्वीरित्या व्यत्यय आणू शकतो, तर फ्यूजला प्रत्येक ऑपरेशननंतर मॅन्युअल रिप्लेसमेंटची आवश्यकता असते. हा फरक 138kV सबस्टेशनमधील आउटेज वेळेच्या तासांच्या विरूद्ध आठवड्यांमध्ये अनुवादित करतो.

आर्क विलुप्त होण्याच्या भौतिकशास्त्राचा विचार करा. जेव्हा ब्रेकरचा संपर्क वेगळा होतो, तेव्हा एक विद्युत चाप तयार होतो, आयनीकृत वायूद्वारे विद्युत प्रवाह टिकवून ठेवतो. उच्च व्होल्टेज सर्किट ब्रेकर केवळ यांत्रिकपणे उघडत नाही तर सिस्टीमच्या प्रतिबंधापेक्षा वेगाने अंतर कमी करणे देखील आवश्यक आहे. हे याद्वारे साध्य केले जाते:

• उच्च गती संपर्क पृथक्करण:2 ते 5 मीटर प्रति सेकंद उघडण्याचा वेग कंसला ताणून त्याचा प्रतिकार वाढवतो.
• शमन मध्यम इंजेक्शन:SF6 गॅस किंवा व्हॅक्यूम इंटरप्टर्स आर्क प्लाझ्मामधून इलेक्ट्रॉन शोषून घेतात, ज्यामुळे डायलेक्ट्रिक शक्ती वाढते.
• आर्क चुट आणि चुंबकीय ब्लोआउट कॉइल:हे घटक कंसला स्प्लिटर प्लेट्समध्ये भाग पाडतात, ते लहान भागांमध्ये विभाजित करतात जे वेगाने थंड होतात.
• क्षणिक पुनर्प्राप्ती व्होल्टेज (TRV) व्यवस्थापन:उच्च व्होल्टेज सर्किट ब्रेकरमध्ये ओपनिंग गॅप ओलांडून व्होल्टेज वेव्हफॉर्मला आकार देण्यासाठी ग्रेडिंग कॅपेसिटर आणि प्रतिरोधकांचा समावेश असतो, जो पुन्हा चालू होण्यास प्रतिबंध करतो.

सुरक्षिततेच्या दृष्टीकोनातून, फरक आणखी तीव्र आहे. उच्च दोष प्रवाहात अडथळा आणताना, वितळलेल्या धातू आणि सिरॅमिक तुकड्यांना चालना देताना फ्यूजचा हिंसक स्फोट होऊ शकतो.उच्च व्होल्टेज सर्किट ब्रेकर्स, याउलट, प्रेशर रिलीफ व्हेंट्ससह ग्राउंडेड मेटल हाऊसिंगमध्ये बंद केलेले आहेत. आमच्या कारखान्याने तुलनात्मक चाचणी केली: 25kA फॉल्टच्या अधीन असलेला 38kV फ्यूज विघटित झाला, तर आमच्या LVB 145kV हाय व्होल्टेज सर्किट ब्रेकरने 40kA फॉल्ट कोणत्याही बाह्य नुकसानाशिवाय यशस्वीरित्या साफ केला. याव्यतिरिक्त, आधुनिक ब्रेकर्स SCADA द्वारे रिमोट ट्रिपिंगला समर्थन देतात, 3 पेक्षा कमी चक्रांमध्ये दोष वेगळे करण्यासाठी संरक्षणात्मक रिले सक्षम करतात. ही गती जनरेटरची अस्थिरता टाळते आणि व्होल्टेज कोसळणे टाळते ज्यामुळे ब्लॅकआउट होते. युटिलिटिजसाठी, हाय व्होल्टेज सर्किट ब्रेकर्सचा वापर करून ग्रिडला त्वरीत विभागणी करण्याची क्षमता ही स्थानिकीकृत आउटेज आणि प्रादेशिक आपत्ती यातील फरक आहे. अशाप्रकारे, फ्यूज आधुनिक उच्च व्होल्टेज नेटवर्कची सुरक्षा आणि विश्वासार्हता अनिवार्यता पूर्ण करू शकत नाहीत.

शेवटी, मालमत्ता व्यवस्थापन ब्रेकर्सची बाजू घेते. उच्च व्होल्टेज सर्किट ब्रेकर सहाय्यक संपर्क आणि गॅस घनता मॉनिटर्सद्वारे सतत स्थिती फीडबॅक प्रदान करतो. हा डेटा भविष्यसूचक देखभाल करण्यास अनुमती देतो, तर फ्यूज अयशस्वी होण्यापूर्वी कोणतीही चेतावणी देत ​​नाहीत. Lugao Power Co., Ltd. येथे, आमचे स्मार्ट ब्रेकर प्लॅटफॉर्म IoT सेन्सर्स समाकलित करते जे संपर्क परिधान 80 टक्क्यांपेक्षा जास्त झाल्यावर ऑपरेटरला सतर्क करते, सक्रिय बदली सुनिश्चित करते. बुद्धिमत्तेची ही पातळी फ्यूजसह अशक्य आहे. म्हणून, 15kV वरील कोणत्याही ग्रिडसाठी, उच्च व्होल्टेज सर्किट ब्रेकर केवळ गंभीर नाही तर आंतरराष्ट्रीय मानकांद्वारे कायदेशीररित्या अनिवार्य आहे (IEC 62271, IEEE C37). वेग, सहनशक्ती आणि निदान बुद्धिमत्ता एकत्रित करणारे ब्रेकर्स वितरीत करणे हे आमच्या कारखान्याचे उद्दिष्ट आहे, कारण ग्रिड सुरक्षितता वाटाघाटी करण्यायोग्य नाही.

वेगवेगळ्या आर्क क्वेंचिंग तंत्रज्ञानाचा उच्च व्होल्टेज सर्किट ब्रेकरच्या कामगिरीवर कसा परिणाम होतो?

कोणत्याही उच्च व्होल्टेज सर्किट ब्रेकरसाठी योग्य आर्क क्वेंचिंग माध्यम निवडणे हा सर्वात परिणामकारक डिझाइन निर्णय आहे. आज तीन प्रबळ तंत्रज्ञान SF6 (सल्फर हेक्साफ्लोराइड), व्हॅक्यूम आणि तेल (आता मोठ्या प्रमाणात अप्रचलित) आहेत. व्यत्यय क्षमता, देखभाल वारंवारता, पर्यावरणीय प्रभाव आणि खर्चाच्या बाबतीत प्रत्येक अद्वितीय फायदे आणि तडजोड देते. आमचा कारखाना लुगाओ पॉवर कंपनी, लि. SF6 आणि व्हॅक्यूम हाय व्होल्टेज सर्किट ब्रेकर फॅमिली दोन्ही तयार करते, 12kV ते 550kV पर्यंत व्होल्टेज कव्हर करते. खाली आम्ही प्रत्येक तंत्रज्ञानाचा ब्रेकिंग करंट, ऑपरेशन्सची संख्या आणि डायलेक्ट्रिक रिकव्हरी स्पीड यासारख्या कार्यप्रदर्शन पॅरामीटर्सवर कसा प्रभाव पडतो हे शोधतो.

• SF6 पफर ब्रेकर्स:हे संकुचित SF6 वायू इन्सुलेशन आणि चाप शमन दोन्ही माध्यम म्हणून वापरतात. जेव्हा संपर्क भाग होतो, तेव्हा एक हलणारा पिस्टन SF6 संकुचित करतो आणि चाप ओलांडून उच्च वेगाच्या नोजलचा प्रवाह निर्देशित करतो. SF6 मध्ये अपवादात्मक इलेक्ट्रॉन आत्मीयता आहे, कंसमधून मुक्त इलेक्ट्रॉन शोषून घेते आणि डायलेक्ट्रिक ताकद वेगाने पुनर्बांधणी करते. फायद्यांमध्ये खूप उच्च ब्रेकिंग क्षमता (80kA पर्यंत सममितीय) आणि कॅपेसिटिव्ह स्विचिंग अंतर्गत उत्कृष्ट कार्यप्रदर्शन (उदा., कॅपेसिटर बँक्स) समाविष्ट आहे. तथापि, SF6 हा एक शक्तिशाली हरितगृह वायू आहे (23,500x CO2 ग्लोबल वार्मिंग क्षमता). आमचा कारखाना बंद लूप गॅस हाताळणी प्रणाली आणि गळती दर प्रति वर्ष 0.1 टक्क्यांपेक्षा कमी करते.

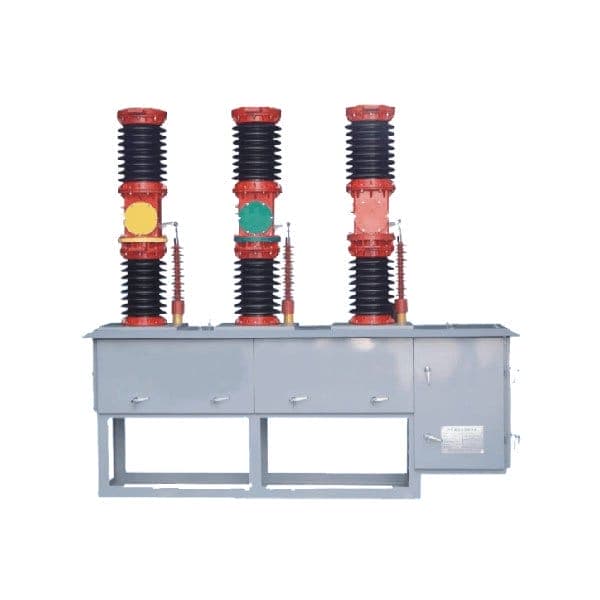

• व्हॅक्यूम सर्किट ब्रेकर्स (VCB):VCB मध्ये, संपर्क 10^-6 torr पर्यंत रिकामे केलेल्या हर्मेटिकली सीलबंद सिरेमिक चेंबरमध्ये बंद केलेले असतात. संपर्क उघडल्यावर, चाप फक्त संपर्कांमधून निघणाऱ्या धातूच्या वाफेने टिकून राहतो. सध्याच्या शून्यावर, वाष्प मिलिसेकंदांमध्ये घनीभूत होते, डायलेक्ट्रिक शक्ती जवळजवळ त्वरित पुनर्प्राप्त करते. फायद्यांमध्ये अत्यंत दीर्घ विद्युत आयुर्मान (रेट केलेल्या करंटवर 30,000 पर्यंत ऑपरेशन्स), हरितगृह वायू नसणे आणि अत्यंत कमी देखभाल यांचा समावेश होतो. मर्यादा व्होल्टेज आहे: व्हॅक्यूम तंत्रज्ञान 40.5kV पर्यंत आर्थिकदृष्ट्या व्यवहार्य आहे. उच्च व्होल्टेजसाठी, मालिकेतील एकाधिक व्हॅक्यूम इंटरप्टर्स आवश्यक आहेत. 38kV नेटवर्कसाठी आमच्या कारखान्याची VUB मालिका हाय व्होल्टेज सर्किट ब्रेकर केवळ 150mm कॉन्टॅक्ट स्ट्रोकसह 31.5kA ब्रेकिंग मिळवते, कॉम्पॅक्ट स्विचगियर सक्षम करते.
• संकरित आणि पर्यायी वायू:अलीकडील नवकल्पनांमध्ये स्वच्छ हवा (कोरडी हवा) आणि फ्लोरोनिट्रिल मिश्रण (g3 वायू) यांचा समावेश होतो जे कमी पर्यावरणीय प्रभावासह SF6 कार्यक्षमतेची नक्कल करतात. यासाठी काळजीपूर्वक दबाव आणि तापमान व्यवस्थापन आवश्यक आहे परंतु ते स्वीकारत आहेत. लुगाओ पॉवर कं, लि. आता कार्बन न्यूट्रल सबस्टेशन शोधणाऱ्या ग्राहकांसाठी g3 रेडी हाय व्होल्टेज सर्किट ब्रेकर ऑफर करते.

फरक मोजण्यासाठी, ओव्हरहेड लाइन संरक्षणासाठी ब्रेकरची आवश्यकता असलेल्या ठराविक 145kV सबस्टेशनचा विचार करा. SF6 पफर ब्रेकर 40kA ब्रेकिंग क्षमता आणि 2000 ऑपरेशन्स यांत्रिक जीवन देते. या व्होल्टेजसाठी व्हॅक्यूम पर्यायासाठी मालिकेत तीन इंटरप्टर्सची आवश्यकता असेल, वाढती जटिलता. म्हणून, ट्रांसमिशन व्होल्टेजसाठी SF6 प्रबळ राहते. वितरणासाठी (12kV ते 36kV), व्हॅक्यूम ब्रेकर्सना त्यांच्या शून्य देखभाल आणि वारंवार स्विचिंग क्षमतेमुळे प्राधान्य दिले जाते. आमचा कारखाना पोल माउंटेड व्हॅक्यूम हाय व्होल्टेज सर्किट ब्रेकरची एक लाइन तयार करतो ज्याने संपर्क बदलल्याशिवाय 20,000 फील्ड ऑपरेशन्स साध्य केले आहेत.

खालील सारणी आमच्या उत्पादन पोर्टफोलिओमधील कार्यप्रदर्शन वैशिष्ट्यांचा सारांश देते. लक्षात घ्या की थर्मल आणि यांत्रिक सहनशक्ती थेट मालकीच्या एकूण खर्चावर परिणाम करते, ग्रिड ऑपरेटरसाठी एक महत्त्वपूर्ण घटक.

महत्त्वाचे म्हणजे, शमन तंत्रज्ञानाची निवड सहाय्यक प्रणाली देखील ठरवते. SF6 ब्रेकर्सना गॅस डेन्सिटी मॉनिटरिंग आणि नियतकालिक आर्द्रता तपासणी आवश्यक असते, तर व्हॅक्यूम ब्रेकर्सना स्ट्रोक मापनाद्वारे फक्त संपर्क परिधान संकेत आवश्यक असतात. स्थिती निरीक्षण सुलभ करण्यासाठी आमच्या कारखान्यात प्रत्येक उच्च व्होल्टेज सर्किट ब्रेकरवर डिजिटल इंटरफेस समाविष्ट आहे. ऑइल ब्रेकर्समधून अपग्रेड करणाऱ्या क्लायंटसाठी, आम्ही रेट्रोफिट अडॅप्टर प्रदान करतो जे आधुनिक कार्यप्रदर्शन प्रदान करताना विद्यमान सबस्टेशन फूटप्रिंट जतन करतात. शेवटी, योग्य तंत्रज्ञान दोष कर्तव्य, पर्यावरण धोरण आणि जीवनचक्र खर्च संतुलित करते. लुगाओ पॉवर कं, लि. अभियंते तुमच्या विशिष्ट ग्रिडसाठी चाप क्वेंचिंग तुलना अभ्यास करण्यासाठी उपलब्ध आहेत.

सबस्टेशन वापरासाठी विश्वसनीय उच्च व्होल्टेज सर्किट ब्रेकर कोणते मुख्य पॅरामीटर्स परिभाषित करतात?

उच्च व्होल्टेज सर्किट ब्रेकर निर्दिष्ट करण्यासाठी परस्परावलंबी इलेक्ट्रिकल आणि मेकॅनिकल पॅरामीटर्सचा संच समजून घेणे आवश्यक आहे. अभियंत्यांनी केवळ रेट केलेले व्होल्टेज आणि करंटच नव्हे तर फॉल्ट व्यत्ययादरम्यान उद्भवणाऱ्या क्षणिक घटनांचा देखील विचार केला पाहिजे. आमच्या कारखान्याने आठ गंभीर पॅरामीटर्स ओळखले आहेत ज्यांचे प्रत्येक खरेदीदाराने खरेदी करण्यापूर्वी मूल्यांकन केले पाहिजे. हे पॅरामीटर्स ब्रेकरची विश्वासार्हता, सुरक्षितता मार्जिन आणि विद्यमान संरक्षण प्रणालीसह समन्वयावर थेट परिणाम करतात.

• रेट केलेले व्होल्टेज (उर):कमाल rms व्होल्टेज ज्यासाठी हाय व्होल्टेज सर्किट ब्रेकर डिझाइन केले आहे. ठराविक मानक मूल्ये: 12, 24, 36, 72.5, 145, 245, 420, 550 kV. तुमच्या सिस्टमच्या कमाल ऑपरेटिंग व्होल्टेजपेक्षा पुढील मानक स्तर निवडा.
• रेट केलेले शॉर्ट सर्किट ब्रेकिंग करंट (ISc):कमाल सममितीय rms फॉल्ट करंट ब्रेकर व्यत्यय आणू शकतो. सामान्य मूल्ये: 25, 31.5, 40, 50, 63, 80 kA. आमचा कारखाना इन्स्टॉलेशन पॉइंटवर जास्तीत जास्त उपलब्ध फॉल्ट करंट मोजण्याची आणि 20 टक्के सुरक्षितता मार्जिन जोडण्याची शिफारस करतो.
• रेटेड पीक विसस्टंड करंट (Ip):फॉल्ट करंटच्या पहिल्या प्रमुख लूपचे क्रेस्ट मूल्य, विशेषत: Isc च्या 2.5 ते 2.7 पट. हे संपर्कांची यांत्रिक शक्ती आणि वर्तमान वाहून नेण्याचा मार्ग निर्धारित करते. उच्च व्होल्टेज सर्किट ब्रेकरने संपर्क प्रतिकर्षण किंवा वेल्डशिवाय आयपीचा सामना केला पाहिजे.
• रेट केलेले शॉर्ट टाईम स्टँड करंट (Ik):rms करंट ब्रेकर एका सेकंदासाठी नुकसान न करता वाहून नेऊ शकतो. सहसा Isc च्या समान. हे सुनिश्चित करते की जर प्रोटेक्शन रिले ट्रिपला विलंब करत असेल तर ब्रेकर फॉल्ट दरम्यान बंद राहू शकतो.
• क्षणिक पुनर्प्राप्ती व्होल्टेज (TRV) वैशिष्ट्ये:वर्तमान शून्यानंतर ब्रेकर संपर्कांवर दिसणारे व्होल्टेज. TRV शिखर आणि वाढीचा दर ब्रेकर क्षमतेमध्ये असणे आवश्यक आहे. आमचा कारखाना प्रत्येक हाय व्होल्टेज सर्किट ब्रेकर मॉडेलसाठी TRV वक्र प्रदान करतो, जे ठराविक ग्रिड कॉन्फिगरेशनशी जुळतात (टर्मिनल्स फॉल्ट, शॉर्ट लाइन फॉल्ट).
• ऑपरेटिंग क्रम (O - t - CO - t' - CO):कर्तव्य चक्र परिभाषित करते. मानक ऑटो रीक्लोज क्रम: उघडा (फॉल्ट व्यत्यय), 0.3 सेकंद, फॉल्टवर बंद करा, पुन्हा उघडा, 3 मिनिटे, बंद करा आणि उघडा. आमच्या हाय व्होल्टेज सर्किट ब्रेकरची चाचणी O 0.3s CO 3min CO साठी 100 टक्के फॉल्ट करंटवर केली जाते.
• यांत्रिक सहनशक्ती (वर्ग M1 किंवा M2):एम 2 क्लासला अपयशाशिवाय 10,000 यांत्रिक ऑपरेशन्स आवश्यक आहेत. आमच्या कारखान्याचे SF6 ब्रेकर्स 12,000 ऑपरेशन्स ओलांडतात, तर व्हॅक्यूम मॉडेल्स 30,000 ऑपरेशन्स ओलांडतात.
• विद्युत सहनशक्ती (वर्ग E1 किंवा E2):E2 वर्ग म्हणजे सामान्य सेवा परिस्थितीत संपूर्ण आयुष्यभर विद्युत संपर्कांसाठी कोणत्याही देखभालीची आवश्यकता नाही. आमच्या व्हॅक्यूम हाय व्होल्टेज सर्किट ब्रेकरला E2 रेट केले आहे, ज्यामुळे जीवनचक्र खर्चात मोठी घट होते.

या मानक पॅरामीटर्सच्या पलीकडे, कमी तापमानाच्या वातावरणासाठी हीटर सर्किट्स, अँटी कंडेन्सेशन सिस्टम आणि रिमोट पोझिशन इंडिकेटर यांसारखी सहायक वैशिष्ट्ये विश्वासार्हतेसाठी आवश्यक आहेत. आमचा कारखाना थंड हवामानात पाठवलेल्या प्रत्येक हाय व्होल्टेज सर्किट ब्रेकरमध्ये हे एकत्रित करतो. आणखी एक वारंवार दुर्लक्षित केलेला पॅरामीटर म्हणजे व्यत्यय येणारा वेळ (ट्रिप कमांडपासून चाप विलोपनापर्यंत). आधुनिक ब्रेकर्स 1.5 ते 3 चक्र (25 ते 50 ms) साध्य करतात. जलद व्यत्यय फॉल्ट ऊर्जा कमी करते आणि ट्रान्सफॉर्मर आणि केबल्सचे नुकसान मर्यादित करते.

व्यावहारिक उदाहरणासाठी, 38kA सममितीय गणना केलेल्या कमाल फॉल्ट करंटसह 138kV सबस्टेशन अपग्रेड करणाऱ्या युटिलिटीचा विचार करा. त्यांनी Ur=145kV, Isc=40kA, Ip=104kA (40kA x 2.6), 1.3 pu प्रति IEEE C37.09 ची TRV क्षमता आणि यांत्रिक सहनशक्ती M2 सह उच्च व्होल्टेज सर्किट ब्रेकर निवडले पाहिजे.लुगाओ पॉवर कं, लि. सिंक्रोनाइझ स्विचिंगसाठी बिल्ट इन कॅपेसिटिव्ह व्होल्टेज डिव्हायडरसारख्या अतिरिक्त वैशिष्ट्यांसह, या वैशिष्ट्यांशी तंतोतंत जुळणारे LVB 145 मॉडेल ऑफर करते. एकाधिक विक्रेत्यांमध्ये तुलना सुलभ करण्यासाठी आम्ही पॅरामीटर चेकलिस्ट स्प्रेडशीट देखील प्रदान करतो. चुकीच्या पॅरामीटर्सचा वापर केल्याने अकाली संपर्क इरोशन किंवा फॉल्ट इव्हेंट दरम्यान आपत्तीजनक बिघाड देखील होतो. म्हणून, आमचा कारखाना तपशीलांना अंतिम स्वरूप देण्यापूर्वी आमच्या अनुप्रयोग अभियंत्यांशी सल्लामसलत करण्याचा जोरदार सल्ला देतो.

नियमित वेळ आणि संपर्क प्रतिकार चाचण्या तुमच्या उच्च व्होल्टेज सर्किट ब्रेकरचे आयुष्य कसे वाढवू शकतात?

उच्च व्होल्टेज सर्किट ब्रेकर अनेक महिने निष्क्रिय राहू शकतो, तरीही जेव्हा एखादा दोष उद्भवतो तेव्हा तो निर्दोषपणे कार्य करतो. म्हणून, नियतकालिक चाचणीद्वारे भविष्यसूचक देखभाल वैकल्पिक नाही परंतु आवश्यक आहे. दोन चाचण्या सर्वात निदान मूल्य प्रदान करतात: डायनॅमिक टाइमिंग (प्रवास वक्र विश्लेषण) आणि स्थिर संपर्क प्रतिकार (मायक्रो ओम मापन). आमच्या कारखान्याने 500 सबस्टेशनमधील देखभाल नोंदींचे विश्लेषण केले आहे आणि असे आढळले आहे की दर 5 वर्षांनी चाचणी केलेल्या ब्रेकर्सपेक्षा दरवर्षी चाचणी केलेले ब्रेकर्स 78 टक्के कमी अपयशी दर्शवतात. खाली आम्ही प्रत्येक चाचणी कशी कार्य करते आणि परिणामांचा अर्थ कसा लावायचा याचे तपशील देतो.

• संपर्क वेळ चाचणी:डिजिटल टायमर आणि ट्रॅव्हल ट्रान्सड्यूसर वापरून, ही चाचणी ट्रिप कमांडपासून संपर्क विभक्त होण्यापर्यंत आणि विभक्ततेपासून पूर्ण खुल्या स्थितीपर्यंतच्या वेळेची नोंद करते. बंद होण्याची वेळ आणि संपर्क बाउन्स देखील मोजते. निरोगी उच्च व्होल्टेज सर्किट ब्रेकरला कारखाना मूल्यांच्या ±10 टक्के (उदा. 35ms ±3.5ms) मध्ये उघडण्याची वेळ असावी. जर उघडण्याची वेळ 15 टक्क्यांपेक्षा जास्त वाढली, तर ते यंत्रणा पोशाख किंवा कमी हायड्रॉलिक दाब दर्शवते. आमचा कारखाना पाठवलेल्या प्रत्येक हाय व्होल्टेज सर्किट ब्रेकरसाठी बेसलाइन टाइमिंग वक्र प्रदान करतो.
• मुख्य संपर्क प्रतिकार (Dc Milliohm चाचणी):कमी प्रतिरोधक सूक्ष्म ओम मीटर बंद संपर्कांवर 100A dc इंजेक्ट करते. स्वच्छ संपर्क सामान्यत: SF6 ब्रेकर्ससाठी 50 मायक्रो ओमपेक्षा कमी आणि व्हॅक्यूम ब्रेकर्ससाठी 30 मायक्रो ओमपेक्षा कमी प्रतिकार दर्शवतात. वाढणारा प्रतिकार खड्डा किंवा ऑक्सिडेशन दर्शवते. जेव्हा प्रतिकार बेसलाइनपासून दुप्पट होतो, तेव्हा संपर्क बदलण्याची वेळ शेड्यूल केली पाहिजे. आमचा कारखाना गंभीर ब्रेकर्ससाठी दरवर्षी या चाचणीची शिफारस करतो.
• गती विश्लेषण:स्ट्रोक सेन्सर वापरून, आम्ही उघडणे आणि बंद करताना संपर्क वेग मोजतो. पुरेसा वेग (उदा., 145kV ब्रेकरसाठी 2.5 m/s ओपनिंग स्पीड) योग्य कंस शमन करणे सुनिश्चित करते. मंद गती बंधनकारक जोडणी किंवा कमी गॅस दाब दर्शवू शकते. लुगाओ पॉवर कं, लि. पोर्टेबल विश्लेषक ब्रेकरचे विघटन न करता ही चाचणी करू शकतात.
• इन्सुलेशन प्रतिरोध आणि डायलेक्ट्रिक चाचण्या:खुल्या संपर्कांवर आणि जमिनीवर 1.5x रेट केलेले व्होल्टेज लागू करा. प्रति मायक्रोफॅराड 1kV पेक्षा कमी होणारी कोणतीही घसरण दूषित किंवा ओलावा प्रवेश दर्शवते. SF6 ब्रेकर्ससाठी, वायूतील आर्द्रता प्रमाणानुसार 150 ppm पेक्षा कमी असणे आवश्यक आहे.

इलेक्ट्रिकल चाचण्यांव्यतिरिक्त, ऑपरेटिंग मेकॅनिझमची यांत्रिक तपासणी (स्प्रिंग चार्ज, हायड्रोलिक किंवा वायवीय) महत्वाची आहे. आमचा कारखाना मॉड्युलर ॲक्ट्युएटर काडतुसे डिझाइन करतो जे डाउनटाइम कमी करून 2 तासांत बदलले जाऊ शकतात. तथापि, स्नेहन कठोर झाल्यास सर्वोत्तम यंत्रणा देखील अपयशी ठरते. आम्ही निष्क्रिय कालावधी दरम्यान दर 6 महिन्यांनी हाय व्होल्टेज सर्किट ब्रेकर (एक ओपन क्लोज ऑपरेशन) व्यायाम करण्याची शिफारस करतो. हे ग्रीसचे पुनर्वितरण करते आणि संपर्कांना पॉलिश करते.

किमतीच्या फायद्याच्या दृष्टीकोनातून, एका वेळेच्या चाचणीसाठी प्रति ब्रेकर सुमारे $300 ते $800 खर्च येतो, तर आपत्कालीन स्थितीत अयशस्वी उच्च व्होल्टेज सर्किट ब्रेकर बदलल्यास $50,000 पेक्षा जास्त आउटेज महसूल तोटा होऊ शकतो. शिवाय, युटिलिटीज फायबर ऑप्टिक सेन्सर्सचा वापर करून सतत वेळ आणि प्रतिकार विश्लेषण करणाऱ्या ऑनलाइन मॉनिटरिंग सिस्टमचा अवलंब करत आहेत. आमच्या कारखान्याच्या स्मार्ट ब्रेकर पॅकेजमध्ये कायमस्वरूपी ट्रॅव्हल ट्रान्सड्यूसर आणि स्थानिक डिस्प्ले समाविष्ट आहे जे पॅरामीटर्स वाहून गेल्यावर ऑपरेटरना चेतावणी देतात. उदाहरणार्थ, 18 महिन्यांत संपर्क प्रतिकार 40 ते 70 मायक्रो ohms पर्यंत वाढल्यास, सिस्टम शेड्यूल केलेल्या देखभालीसाठी एक इशारा व्युत्पन्न करते. ही स्थिती आधारित दृष्टीकोन वेळेवर आधारित प्रतिस्थापनाच्या तुलनेत 50 टक्क्यांपर्यंत आयुष्य वाढवते. एक मजबूत चाचणी कार्यक्रम अंमलात आणण्यासाठी, आमचा कारखाना घरातील तंत्रज्ञांसाठी प्रशिक्षण देतो आणि तपशीलवार चाचणी टेम्पलेट प्रदान करतो. लक्षात ठेवा, नियमित चाचण्या उत्तीर्ण करणारा हाय व्होल्टेज सर्किट ब्रेकर तीन दशके किंवा त्याहून अधिक काळ तुमच्या ग्रिडचे संरक्षण करेल. लुगाओ येथे, आम्ही आमच्या प्रीमियम सीरीज ब्रेकर्सवर 25 वर्षांच्या कामगिरीच्या हमीसह याचे समर्थन करतो.

वारंवार विचारले जाणारे प्रश्न (FAQ)

प्रश्न 1: हाय व्होल्टेज सर्किट ब्रेकर सायकलपेक्षा अधिक वेगाने फॉल्ट साफ करू शकतो आणि ग्रिड सुरक्षिततेसाठी वेग का महत्त्वाचा आहे?

उत्तर: होय, आधुनिक हाय व्होल्टेज सर्किट ब्रेकर्स 1.5 ते 2 चक्रांमध्ये दोष दूर करतात (60Hz सिस्टमसाठी 25 ते 33 मिलीसेकंद). वेग गंभीर आहे कारण फॉल्ट जितका जास्त काळ टिकतो तितका ट्रान्सफॉर्मर, केबल्स आणि जनरेटरवर थर्मल आणि यांत्रिक ताण येतो. 100 मिलिसेकंद विलंबामुळे फॉल्ट एनर्जी 400 टक्क्यांनी वाढू शकते, ज्यामुळे पॉवर ट्रान्सफॉर्मरमध्ये विंडिंग विकृती आणि संभाव्य आग होऊ शकते. शिवाय, जलद क्लिअरिंग व्होल्टेज डिप्सला ग्रिडमधून प्रसारित होण्यापासून प्रतिबंधित करते, अशा प्रकारे जवळपासच्या लोडसाठी स्थिरता राखते. आमच्या कारखान्याचा 145kV SF6 हाय व्होल्टेज सर्किट ब्रेकर 2 सायकल व्यत्यय वेळ साध्य करतो, क्षणिक स्थिरतेसाठी सर्वात कठोर उपयुक्तता आवश्यकता पूर्ण करतो.

प्रश्न 2: उच्च व्होल्टेज सर्किट ब्रेकर किती वेळा बदलले पाहिजे आणि ऑपरेटरने कोणत्या जीवनाच्या शेवटच्या चिन्हांकडे लक्ष द्यावे?

उत्तर: उच्च व्होल्टेज सर्किट ब्रेकर सामान्यत: 25 ते 40 वर्षे टिकतो, फॉल्ट वारंवारता आणि पर्यावरणीय परिस्थितीनुसार. जीवनाच्या समाप्तीच्या लक्षणांमध्ये हे समाविष्ट आहे: सातत्याने उच्च संपर्क प्रतिकार (145kV ब्रेकरसाठी 150 मायक्रो ओमपेक्षा जास्त), ऑपरेशन दरम्यान असामान्य आवाज (ग्राइंडिंग किंवा विलंबित स्प्रिंग चार्ज), दृश्यमान बाह्य गॅस गळती (SF6 दाब 0.4 MPa पेक्षा कमी), आणि वेळेची वैशिष्ट्ये 20 टक्क्यांपेक्षा जास्त पूर्ण करण्यात अपयश. तसेच, इन्सुलेशन रेझिस्टन्स 1000 megohms पेक्षा कमी झाल्यास, डायलेक्ट्रिक अखंडतेशी तडजोड केली जाते. लुगाओ पॉवर कं, लि. 10,000 मेकॅनिकल ऑपरेशन्सनंतर किंवा जेव्हा भविष्यसूचक निदान 80 टक्क्यांपेक्षा जास्त संपर्क पोशाख दर्शवते तेव्हा मोठ्या दुरुस्तीची शिफारस करते. आंशिक डिस्चार्ज मॅपिंग देखील आपत्तीजनक अपयशापूर्वी अंतर्गत दोष शोधू शकते.

प्रश्न 3: पर्यावरणीय चिंता असूनही SF6 हाय व्होल्टेज सर्किट ब्रेकर्स मोठ्या प्रमाणावर का वापरले जातात?

उत्तर: SF6 वरचढ राहते कारण इतर कोणताही एक वायू त्याच्या उच्च डायलेक्ट्रिक शक्ती (समान दाबावरील हवेच्या 3x), उत्कृष्ट चाप शमन क्षमता आणि थर्मल चालकता यांच्या संयोजनाशी जुळत नाही. 72.5kV वरील व्होल्टेजसाठी, SF6 सर्वात संक्षिप्त आणि विश्वासार्ह उपाय देते. तथापि, उद्योग सुधारित गॅस हाताळणी पद्धतींद्वारे उच्च ग्लोबल वॉर्मिंग संभाव्यता (GWP = 23,500) संबोधित करत आहे: आधुनिक ब्रेकर्समध्ये गळती दर वर्षाला 0.1 टक्क्यांपेक्षा कमी आहे आणि पुनर्वापर कार्यक्रम जीवनाच्या शेवटी SF6 पुन्हा मिळवतात. शिवाय, g3 गॅस (फ्लोरोनिट्रिल मिश्रण) सारखे नवीन पर्याय समान कामगिरी राखून GWP 98 टक्क्यांनी कमी करतात. लुगाओ पॉवर कं, लि. आता पर्यावरणदृष्ट्या संवेदनशील प्रकल्पांसाठी g3 रेडी हाय व्होल्टेज सर्किट ब्रेकर ऑफर करते, परंतु विद्यमान पायाभूत सुविधांसाठी, गळती निरीक्षणासह SF6 ही सर्वात व्यावहारिक निवड आहे.

प्रश्न 4: उच्च व्होल्टेज सर्किट ब्रेकर दररोज लोड स्विचिंगसाठी वापरला जाऊ शकतो, किंवा तो फक्त दोष संरक्षणासाठी आहे?

उत्तर: होय, अनेक उच्च व्होल्टेज सर्किट ब्रेकर्सना दैनिक लोड करंट स्विचिंग (वर्ग C2 किंवा उच्च) साठी रेट केले जाते. तथापि, वारंवार लोड स्विचिंगमुळे प्रत्येक ओपन ऑपरेशन दरम्यान संपर्काचा झीज होऊ शकतो, त्यामुळे दैनंदिन स्विचिंगसाठी वापरल्या जाणाऱ्या ब्रेकर्सना (उदा. कॅपेसिटर बँक्स किंवा रिॲक्टर स्विचिंग) उच्च विद्युत सहनशक्ती (वर्ग E2) आणि ओव्हरव्होल्टेज मर्यादित करण्यासाठी शक्यतो प्री इन्सर्शन रेझिस्टर्स आवश्यक असतात. वर्षाला हजारो स्विचिंग ऑपरेशन्स आवश्यक असलेल्या अनुप्रयोगांसाठी, व्हॅक्यूम ब्रेकर त्यांच्या विस्तारित विद्युतीय आयुष्यामुळे श्रेष्ठ आहेत. आमच्या कारखान्याचा VUB व्हॅक्यूम हाय व्होल्टेज सर्किट ब्रेकर विशेषतः दररोज 30,000 ऑपरेशन्स स्विच करण्यासाठी डिझाइन केलेले आहे. नेहमी ब्रेकरच्या ड्युटी क्लासचा सल्ला घ्या आणि वारंवार लोड स्विचिंगसाठी सामान्य उद्देश फॉल्ट ब्रेकर वापरणे टाळा, कारण अकाली संपर्क इरोशन होईल.

प्रश्न 5: सबस्टेशनमध्ये हाय व्होल्टेज सर्किट ब्रेकर मॅन्युअली ऑपरेट करण्यापूर्वी कोणत्या सुरक्षा प्रक्रियांचे पालन केले पाहिजे?

उत्तर: कोणतेही मॅन्युअल ऑपरेशन करण्यापूर्वी, पाच चरण सुरक्षा प्रोटोकॉलचे अनुसरण करा: 1) नियंत्रण केंद्राकडून स्विचिंग ऑर्डर मिळवा आणि SCADA द्वारे ब्रेकरची स्थिती सत्यापित करा. 2) स्थानिक नियंत्रण सर्किट्सला ऊर्जा द्या आणि स्प्रिंग चार्जिंग मोटरवर लॉकआउट टॅगआउट लागू करा. 3) व्होल्टेज डिटेक्टरसह तपासा की हाय व्होल्टेज सर्किट ब्रेकरच्या दोन्ही बाजू ऊर्जावान आहेत किंवा डिस्कनेक्ट स्विचेस उघडे आहेत. 4) आर्क रेट केलेले पीपीई (कॅल/सेमी² सूट, फेस शील्ड आणि व्होल्टेज रेट केलेले हातमोजे) घाला. 5) ब्रेकरकडे मॅन्युअल चार्जिंग हँडल असल्यास, चाप स्फोट टाळण्यासाठी बाजूला उभे असल्यास रिमोट मॅन्युअल क्रँक वापरा. कधीही इंटरलॉक बायपास करू नका किंवा यांत्रिक प्रतिकार दर्शविणाऱ्या ब्रेकरला जबरदस्ती करण्याचा प्रयत्न करू नका. लुगाओ पॉवर कं, लि. प्रत्येक उच्च व्होल्टेज सर्किट ब्रेकर डिलिव्हरीसह तपशीलवार सुरक्षा व्हिडिओ प्रदान करते, ऑपरेटरची सुरक्षितता सर्वोपरि आहे हे मजबूत करते.

निष्कर्ष: आमच्या उच्च व्होल्टेज सर्किट ब्रेकर्ससह तुमची ग्रिड लवचिकता मजबूत करा

हाय व्होल्टेज सर्किट ब्रेकर्स हे इलेक्ट्रिकल ग्रिड्सचे फ्रंटलाइन डिफेन्डर्स आहेत, जे अत्याधुनिक चाप विलोपन भौतिकशास्त्रासह हाय स्पीड यांत्रिक क्रिया एकत्र करतात. कॅस्केडिंग ब्लॅकआउट्स रोखण्यापासून ते अक्षय ऊर्जा एकत्रीकरण सक्षम करण्यापर्यंत, त्यांची भूमिका अतिरंजित केली जाऊ शकत नाही. आम्ही तपशीलवार सांगितल्याप्रमाणे, रेट केलेल्या पॅरामीटर्सवर आधारित योग्य निवड, नियमित वेळ आणि संपर्क प्रतिकार चाचण्या आणि शमन तंत्रज्ञान समजून घेणे या आवश्यक पद्धती आहेत. लुगाओ पॉवर कं, लि. चार दशकांपासून हाय व्होल्टेज सर्किट ब्रेकर्सचे अभियांत्रिकी आणि उत्पादन करत आहे, 50 देशांमधील युटिलिटीज आणि उद्योगांना 30,000 हून अधिक युनिट्स वितरित करत आहेत. आमचा कारखाना रोबोटिक वेल्डिंग, 1e-6 mbarl/s पर्यंत SF6 लीक चाचणी आणि IEC आणि ANSI मानकांनुसार संपूर्ण असेंब्ली फॅक्टरी स्वीकृती चाचण्या वापरतो.

आपल्या ऑपरेशन्समध्ये व्यत्यय आणण्यासाठी ब्रेकर अयशस्वी होण्याची प्रतीक्षा करू नका.आजच आमच्या तांत्रिक विक्री संघाशी संपर्क साधामोफत सबस्टेशन संरक्षण ऑडिटसाठी. आम्ही तुमच्या फॉल्ट ड्युटी आवश्यकतांचे विश्लेषण करू, संपूर्ण हाय व्होल्टेज सर्किट ब्रेकर तपशील देऊ आणि आमच्या स्मार्ट ब्रेकर मॉनिटरिंग प्लॅटफॉर्मचा डेमो देऊ. प्रत्येक खरेदीमध्ये साइट कमिशनिंग आणि प्रशिक्षण पॅकेजवर एक वर्षाचा समावेश होतो. Lugao Power Co.,Ltd सह सुरक्षितता, विश्वासार्हता आणि मनःशांतीसाठी अपग्रेड करा. - पॉवर सिस्टम संरक्षणातील तुमचा भागीदार. तत्सम इंस्टॉलेशन्समधून उत्पादन कॅटलॉग आणि केस स्टडीज प्राप्त करण्यासाठी आमच्या वेबसाइटद्वारे किंवा ईमेलद्वारे आता तुमच्या कोटची विनंती करा. एकत्र, आम्ही तुमची ग्रीड सुरक्षित ठेवू.
