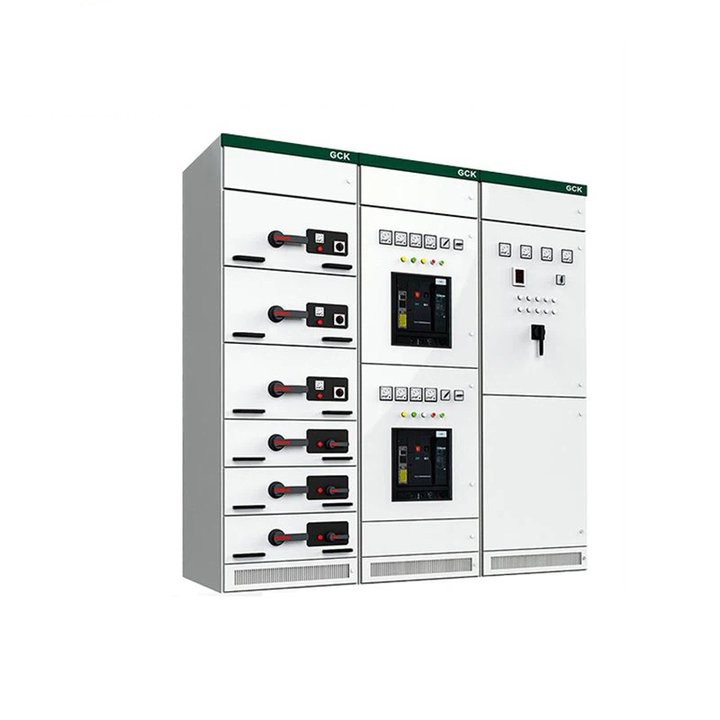

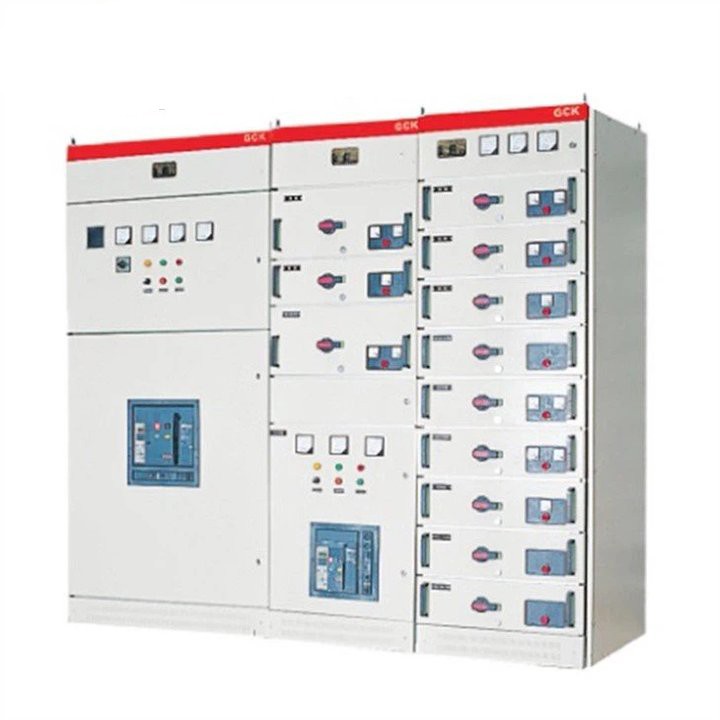

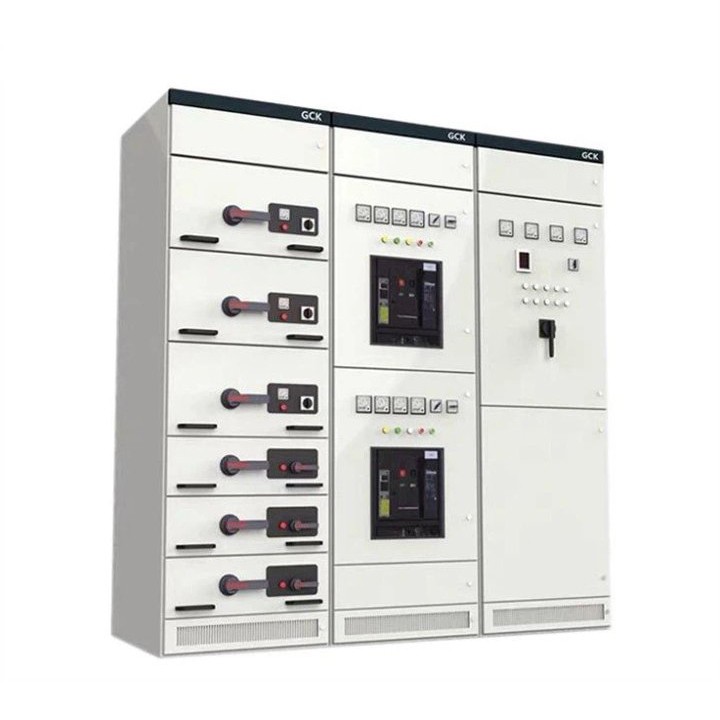

LiuGao हा एक व्यावसायिक GCK लो व्होल्टेज स्विचगियर निर्माता म्हणून तुमचा विश्वासू भागीदार आहे. आमचे GCS लो व्होल्टेज स्विचगियर हे पॉवर प्लांट, पेट्रोलियम, केमिकल, मेटलर्जी, टेक्सटाइल आणि हाय-राईज यांसारख्या उद्योगांमधील वीज वितरण प्रणालींच्या विविध गरजा पूर्ण करण्यासाठी काळजीपूर्वक डिझाइन केलेले आहे. इमारती मोठ्या प्रमाणात पॉवर प्लांट्स, पेट्रोकेमिकल सिस्टीम आणि संगणकांशी इंटरफेस करणार्या स्वयंचलित वातावरणात, आमचे GCS स्विचगियर एक महत्त्वपूर्ण घटक म्हणून चमकते. वीज निर्मिती आणि पुरवठा प्रणालींमध्ये कार्यरत, यात 50 (60) Hz ची तीन-फेज एसी वारंवारता आहे. 400V ते 660V पर्यंतचे रेट केलेले कार्यरत व्होल्टेज आणि 5000A आणि त्याहून कमी रेट केलेले प्रवाह. पॉवर डिस्ट्रिब्युशन डिव्हाईसचा हा लो-व्होल्टेज पूर्ण सेट पॉवर डिस्ट्रिब्युशन, मोटर सेंट्रलाइज्ड कंट्रोल आणि रिऍक्टिव्ह पॉवर कॉम्पेन्सेशन यासारख्या ऍप्लिकेशन्समध्ये उत्कृष्ट आहे. लो व्होल्टेज स्विचगियरच्या क्षेत्रात विश्वसनीय, उच्च-कार्यक्षमता समाधानांसाठी LiuGao निवडा.
Liugao GCK लो व्होल्टेज स्विचगियरसाठी तुमचा विश्वासू पुरवठादार आहे. आमच्या GCK स्विचगियरमध्ये एक ऑपरेटिंग यंत्रणा आहे जी ड्रॉवरशी गुंतागुंतीची असते. हे डिझाइन सुरक्षित ऑपरेशन सुनिश्चित करते जेथे, बंद स्थितीत मुख्य स्विचसह, ड्रॉवर अगम्य राहते, अनावधानाने बाहेर पडणे प्रतिबंधित करते.
शिवाय, आमच्या ड्रॉवर-प्रकारच्या स्विचगियरच्या ऑपरेटिंग मेकॅनिझममध्ये सोयीस्कर पॅडलॉक वैशिष्ट्य समाविष्ट आहे. हे बंद किंवा उघडण्याच्या स्थितीत यंत्रणा लॉक करण्यास अनुमती देते, विद्युत उपकरणांची देखभाल करण्यासाठी सुरक्षित साधन प्रदान करते. GCK लो व्होल्टेज स्विचगियरमध्ये विश्वसनीय आणि सुरक्षितता-केंद्रित उपायांसाठी Liugao वर विश्वास ठेवा.
फंक्शनल युनिटच्या मागील बाजूस मुख्य सर्किट इनलेट आणि आउटलेट प्लग आणि सहायक सर्किट दुय्यम प्लग असतात.
फंक्शनल युनिट कंपार्टमेंट मेटल विभाजनांद्वारे वेगळे केले जातात.
ड्रॉवर युनिट थ्री-पोझिशन फंक्शनसह रोटरी प्रोपल्शन यंत्रणा स्वीकारते आणि ऑपरेशन सोपे आणि विश्वासार्ह आहे.
GCK ड्रॉवर प्रोपल्शन मेकॅनिझम फंक्शनल युनिटचे प्रोपल्शन आणि एक्सट्रॅक्शन लक्षात घेण्यासाठी पोझिशनिंग मेंबरच्या बाजूने फिरण्यासाठी सर्पिल मार्गाचा अवलंब करते. फंक्शनल युनिटला पुढे नेण्याच्या आणि काढण्याच्या प्रक्रियेत, ते तीन-स्थिती डिस्प्ले आणि मेकॅनिकल इंटरलॉकिंग लक्षात घेते आणि मायक्रो स्विचसह सुसज्ज आहे. वीज चाचणी स्थितीत चालते जाऊ शकते. इंटरलॉक
1. सभोवतालचे हवेचे तापमान +40°C पेक्षा जास्त नाही, -5°C पेक्षा कमी नाही आणि 24 तासांत सरासरी तापमान +35°C पेक्षा जास्त नाही;
2. +40 डिग्री सेल्सिअस कमाल तापमानात सापेक्ष तापमान 50% पेक्षा जास्त नसावे आणि कमी तापमानात उच्च सापेक्ष तापमानास अनुमती आहे, जसे की +20 °C वर 90%;
3. स्वच्छ हवा, संक्षारक आणि स्फोटक वायू नाही, प्रवाहकीय धूळ नाही आणि इन्सुलेशन नष्ट करू शकते:
4. महत्त्वपूर्ण थरथरणाऱ्या आणि धक्कादायक कंपनाच्या बाबतीत, अनुलंब स्थापना, झुकाव 5 अंशांपेक्षा जास्त नसावा;
5. उंची 2000 मीटरपेक्षा जास्त नाही;
6. स्विचगियर खालील तापमानात वाहतूक आणि स्टोरेजसाठी योग्य आहे: -25°C ते +55°C, थोड्या कालावधीत (24 तासांपेक्षा जास्त नाही) +70°C पेक्षा जास्त नाही;
कॅबिनेट फ्रेम सी प्रोफाइलसह एकत्र केली जाते आणि कॅबिनेट बॉडीची अचूकता आणि गुणवत्ता सुनिश्चित करण्यासाठी कॅबिनेट फ्रेमचे भाग आणि विशेष सपोर्टिंग भाग आमच्या कंपनीद्वारे पुरवले जातात.
भागांचे मोल्डिंग आकार, उघडण्याचे आकार आणि उपकरणे मध्यांतर मॉड्यूलरीकृत आहेत (मॉड्युलस E=20 मिमी प्रमाणेच).
अंतर्गत संरचनात्मक भाग गॅल्वनाइज्ड आहेत.
कॅबिनेटचे वरचे कव्हर वेगळे करता येण्यासारखे आहे आणि कॅबिनेटच्या शीर्षस्थानी चार कोपरे उचलण्यासाठी आणि शिपिंगसाठी रिंग्ससह सुसज्ज आहेत.
कॅबिनेट फ्रेम बसबार रूम, फंक्शनल युनिट रूम आणि केबल रूममध्ये विभागली गेली आहे, जे अपघात पसरण्यापासून रोखण्यासाठी एकमेकांपासून वेगळे आहेत.
ड्रॉवर युनिटची उंची मॉड्यूल 200 मिमी आहे, आणि ते पाच आकाराच्या मालिकेत विभागले गेले आहे: 1/2 युनिट, 1 युनिट, 1.5 युनिट, 2 युनिट आणि 3 युनिट. युनिट सर्किटचे रेट केलेले प्रवाह 630A आणि खाली आहे. (दिसण्यासाठी वरील चित्र पहा).
प्रत्येक MCC कॅबिनेट 9 1-युनिट ड्रॉर्स किंवा 18 1/2-युनिट ड्रॉवर स्थापित करू शकते.
ऑपरेटिंग यंत्रणा यांत्रिकरित्या ड्रॉवरसह जोडलेली आहे. मुख्य स्विच बंद स्थितीत असताना, ड्रॉवर बाहेर काढता येत नाही.
ड्रॉवरची ऑपरेटिंग यंत्रणा पॅडलॉकसह बंद किंवा उघडण्याच्या स्थितीत लॉक केली जाऊ शकते, जी सुरक्षितपणे विद्युत उपकरणांची देखभाल करू शकते.
