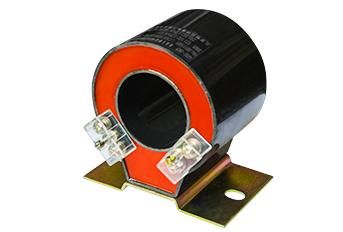

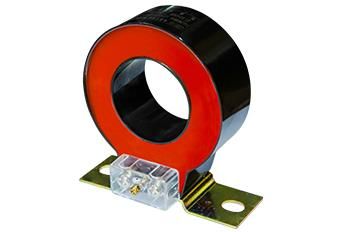

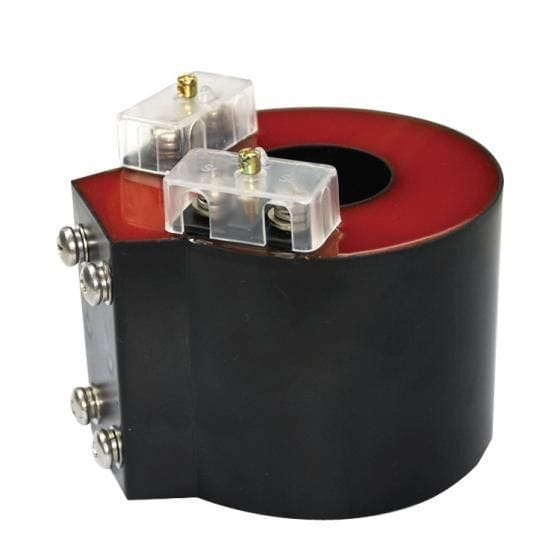

केबल कोर प्रकार वर्तमान ट्रान्सफॉर्मर

केबल कोर टाईप करंट ट्रान्सफॉर्मर उत्पादक असल्याचा लुगाओला अभिमान वाटतो, LC-10/24/35kV केबल कोर टाईप करंट ट्रान्सफॉर्मर केबल लाईन्स कार्यरत असलेल्या एसी पॉवर सिस्टीममधील वितरण उपकरणांचे वर्तमान आणि मायक्रोप्रोसेसर-आधारित संरक्षण मोजण्यासाठी योग्य आहे. 35kV खाली.     कॉम्पॅक्ट डिझाईन, हलके बांधकाम, खुली व्यवहार्यता आणि सुलभ स्थापना यामुळे कॉम्पॅक्ट पूर्णपणे इन्सुलेटेड रिंग मेन युनिट्स, एकत्रित सबस्टेशन्स आणि केबल टेक-ऑफ बॉक्समधील ऍप्लिकेशन्सपर्यंत त्याची अष्टपैलुत्व विस्तारते.     विशेष म्हणजे, हा वर्तमान ट्रान्सफॉर्मर थेट कनेक्ट केलेल्या आउटपुट आणि इनपुट केबल्सवर स्थापित केला जाऊ शकतो.

या वर्तमान ट्रान्सफॉर्मरमध्ये नवीन प्रकारच्या चुंबकीय चालकता सामग्रीपासून बनवलेल्या मापन विंडिंगसाठी एक कोर आहे.     त्याची उच्च पारगम्यता, कमी संपृक्तता चुंबकीय प्रेरण शक्ती आणि उत्कृष्ट स्थिरता कमी साधन सुरक्षा घटकासह अचूक मोजमाप सुनिश्चित करते.     संरक्षक विंडिंगमध्ये प्रगत तंत्रज्ञानासह प्रक्रिया केलेल्या उच्च-गुणवत्तेच्या आयात केलेल्या सिलिकॉन स्टील शीट्सचा वापर केला जातो.

रिंग कोर आणि दुय्यम विंडिंग्स उच्च-गुणवत्तेच्या इपॉक्सी रेझिनपासून बनवलेल्या ज्वाला-प्रतिरोधक प्लास्टिकच्या शेलमध्ये बंद आहेत, ज्यामुळे ओलावा-प्रूफिंग, स्थिर कार्यक्षमता आणि देखभाल-मुक्त ऑपरेशन प्रदान केले जाते.     ट्रान्सफॉर्मर कॉम्पॅक्ट, हलके आणि जागा-कार्यक्षम आहे.     आतील छिद्रातून केबल पास करून, सरळ, वेगवान, सामंजस्यपूर्ण आणि सौंदर्यदृष्ट्या सुखकारक प्रक्रिया सुनिश्चित करून, स्थापना सुलभ केली जाते.

ऑपरेटिंग वातावरण

रेटेड वारंवारता: 50Hz किंवा 60Hz

रेट केलेले दुय्यम प्रवाह: 5A किंवा 1A

रेटेड शॉर्ट-टाइम थर्मल करंट：40kA，1s

रेट केलेले सतत थर्मल प्रवाह: 120% इं

सतत पॉवर-फ्रिक्वेंसी व्होल्टेज: 3kV, 1मि

साधन सुरक्षा घटक: FS≤10

सभोवतालचे तापमान ：=－25℃-+40℃

दिवसाचे सरासरी तापमान:≤40℃

उंची: ≤ 3000 मी
