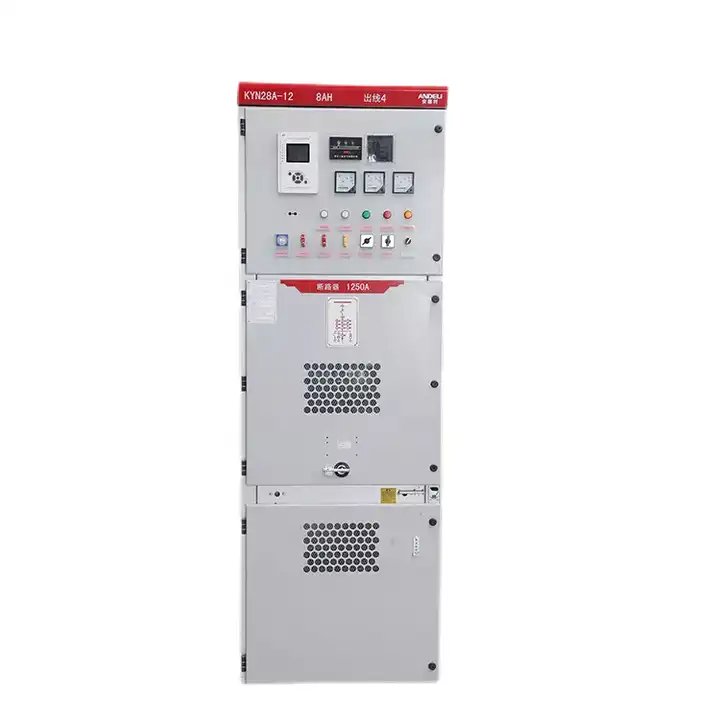

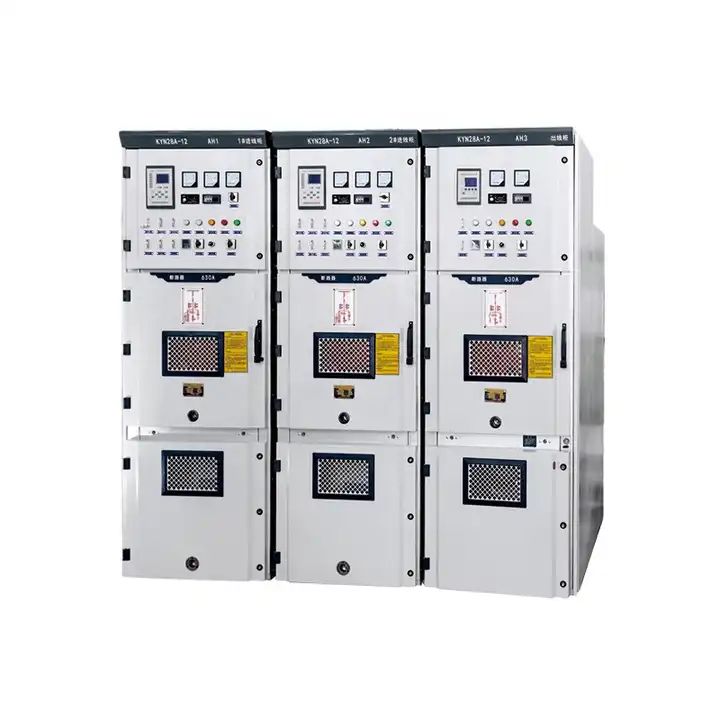

चिलखत काढण्यायोग्य एसी मेटल बंद स्विचगियर 33 केव्ही

लुगाओ अभिमानाने एक विशेष आर्मर्ड रिमूवेबल एसी मेटल एन्क्लोज्ड स्विचगियर 33 केव्ही निर्माता म्हणून उभा आहे. आमचा आर्मर्ड रिमूव्ह करण्यायोग्य एसी मेटल एन्क्लोज्ड स्विचगियर 33 केव्ही, स्विचगियर म्हणून ओळखला जातो, एकल बस बार आणि एक सिंगल बसविरोधात एक सिंगल बस बार आणि एक सिंगल बसविरोधी आहे. जनरेटर पॉवर ट्रान्समिशन, उद्योग आणि खाण उर्जा वितरण तसेच इलेक्ट्रिकल इंडस्ट्री सिस्टममधील दुसरे ट्रान्सफॉर्मर सबस्टेशन, इलेक्ट्रिक टेकओव्हर, पॉवर ट्रान्समिशन आणि मोठ्या प्रमाणात उच्च-दाब मोटर सुरू होण्यास सुलभ करते. नियंत्रित, संरक्षण आणि देखरेख करण्यासाठी इंजिनियर केलेले, हे स्विचगियर आयईसी 298 आणि जीबी 3906 च्या मानकांची पूर्तता करते. हे ब्रेकर उघडणे आणि बंद करणे, इन्सुलेशन अपघात, इन्सुलेशन अपघात आणि बंद करणे, हे दोन्ही स्विचिंगने बंद करणे, हे धमकी देणे प्रतिबंधित करते, हे सुनिश्चित करते. व्हॅक्यूम सर्किट-ब्रेकर आणि एबीबी कॉर्पोरेशनच्या व्हीडी 4 व्हॅक्यूम सर्किट-ब्रेकर्स, हे स्विचगियर विश्वासार्ह उर्जा वितरण समाधान म्हणून उत्कृष्ट कामगिरीचे उदाहरण देते.

चौकशी पाठवा

उत्पादन वर्णन

लुगाओ एक आर्मर्ड काढण्यायोग्य एसी मेटल एन्क्लोज्ड स्विचगियर 33 केव्ही पुरवठादार आहे. स्विच उपकरणे जीबी 3906-91 मेटल आर्मरिंग सील स्विच उपकरणांनुसार डिझाइन केली आहेत. दुरुस्ती करणारे शरीर मध्यभागी ठेवलेले कॅबिनेट बॉडी आणि ड्रॉ-आउट भाग (म्हणजे हँडकार्ट) बनलेले आहे. चार्टर पहा. कॅबिनेट चार स्वतंत्र खोल्यांमध्ये विभागते, बाह्य कव्हरिंग प्रोटेक्शन ग्रेड आयपी 4 एक्स आहे, जेव्हा प्रत्येक लहान खोली आणि सर्किट ब्रेकर उघडला जातो तेव्हा संरक्षण ग्रेड आयपी 2 एक्स आहे. हे इनलेट, आउटलेट लाइन, केबलची इनलेट, आउटलेट लाइन आणि इतर फंक्शन योजना निलंबित करू शकते. व्यवस्था केल्यावर आणि एकत्रित केल्यानंतर, ते वीज वितरण उपकरणांचे प्रत्येक प्रकारचे प्लॅन फॉर्म बनू शकते. हे स्विच उपकरणे पुढील भागावरून स्थापित आणि देखभाल केली जाऊ शकतात, म्हणून ती ड्युअल व्यवस्था परत मागे परत आणू शकते आणि भिंतीच्या विरूद्ध स्थापित केली जाऊ शकते, स्विच उपकरणांची सुरक्षा आणि लवचिकता सुधारते आणि व्यापलेल्या क्षेत्राचा पूर्ण वापर करू शकते.

आर्मर्ड काढण्यायोग्य एसी मेटल एन्क्लोज्ड स्विचगियर 33 केव्ही ऑपरेटिंग वातावरण

1. सामान्य स्थिती

अ. आसपासचे हवेचे तापमान:- 10 ℃～+40 ℃

बी. उंची: 1000 मी

सी. सापेक्ष वातावरण आर्द्रता: दैनंदिन सापेक्ष आर्द्रता सरासरी 95%पेक्षा जास्त नाही, मासिक सापेक्ष आर्द्रता सरासरी 90%पेक्षा जास्त नाही

डी. भूकंप: तीव्रता 8 डिग्रीपेक्षा जास्त नाही.

ई. संक्षारक किंवा ज्वलनशील वायू किंवा पाण्याच्या वाफशिवाय आसपासची हवा.

एफ. गंभीर स्थितीत बरीच घाण आणि नियमित तीव्र कंपशिवाय, तीव्रता प्रथम प्रकारची आवश्यकता पूर्ण करते.

2. विशेष कामकाजाची परिस्थिती

* जेव्हा जीबी 3906 मध्ये नमूद केलेल्या सामान्य पर्यावरणीय स्थितीच्या पलीकडे वापरला जातो तेव्हा वापरकर्त्याने उत्पादनाचा सल्ला घ्यावा.

चिलखत काढण्यायोग्य एसी मेटल बंद स्विचगियर 33 केव्ही वैशिष्ट्ये

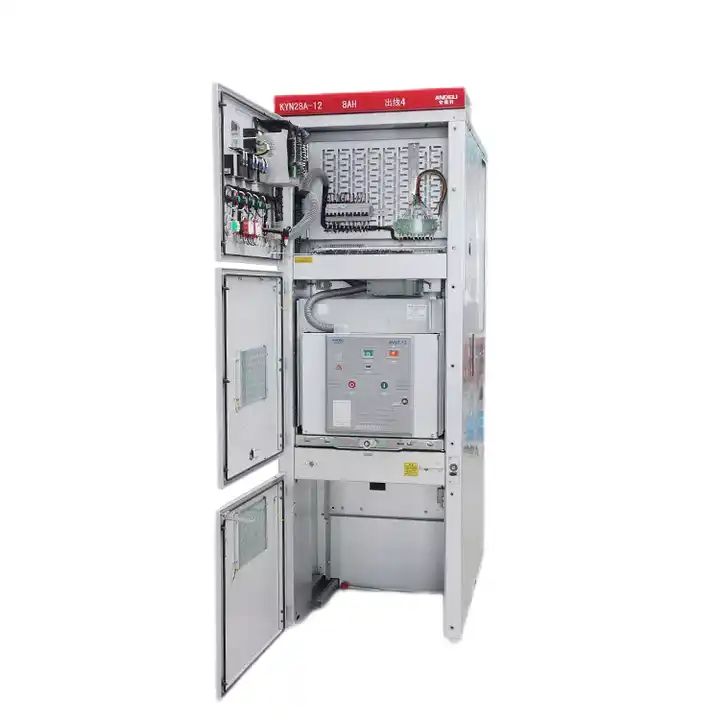

हँडकार्टची चौकट सीएनसी मशीन टूल आणि रिवेट वेल्डिंगच्या मिरवणुकीद्वारे स्टीलच्या शीटपासून बनविली जाते. अनुप्रयोगानुसार, हँडकार्ट्स सर्किट ब्रेकर हँड-कार्ट, व्होल्टेज ट्रान्सफॉर्मर हँडकार्ट, वेगळ्या हँडकार्ट आणि मीटरिंग हँडकार्ट इ. मध्ये विभागले जाऊ शकतात. समान तपशीलांच्या हँडकार्ट्स सोयीस्करपणे एक्सचेंज केले जाऊ शकतात. कॅबिनेटमध्ये, हँडकार्टमध्ये वेगळी स्थिती, चाचणी स्थिती आणि ऑपरेटिंग स्थिती आहे, त्यातील प्रत्येक स्थान डिव्हाइससह डिझाइन केलेले आहे की हँडकार्ट वर नमूद केलेल्या स्थानांवर सहजपणे हलवू शकत नाही, तर हँडकार्ट हलविण्यासाठी इंटरलॉक अनलॉक करणे आवश्यक आहे.

बस एका स्विच कॅबिनेटमधून दुसर्‍या एकाकडे नेली जाते आणि शाखा बसच्या माध्यमातून स्थिर संपर्क बॉक्ससह निश्चित केली जाते. फॅट ब्रांच बस बोल्टद्वारे स्थिर संपर्क बॉक्स आणि मुख्य बसशी जोडली जाते, ज्यास इतर कोणत्याही लाइन क्लॅम्प्स किंवा इन्सुलेटरची आवश्यकता नसते. जेव्हा ग्राहकांची किंवा प्रकल्पाची विशेष मागणी असते तेव्हा बस बारवरील कनेक्टिंग बोल्ट इन्सुलेशन आणि एंड कॅपसह एन्केप्युलेटेड केले जाऊ शकते. जेव्हा बस स्विच कॅबिनेटच्या बफलला ओलांडते, तेव्हा बस बुशिंगसह त्याचे निराकरण करा, जेणेकरून, जर काही अंतर्गत फॉल्ट आर्क असेल तर ते दुसर्‍या कॅबिनेटमध्ये पसरणार्‍या दोषास प्रतिबंध करू शकते आणि बसच्या यांत्रिक सामर्थ्याची हमी देऊ शकते.

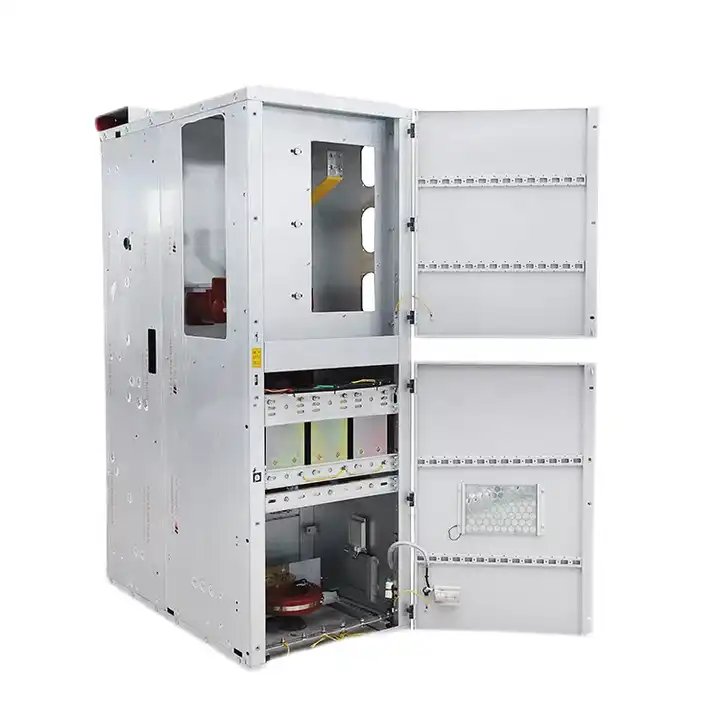

केबल चेंबरच्या आत, सध्याचे ट्रान्सफॉर्मर, ग्राउंडिंग स्विच, एरेस्टर आणि केबल स्थापित केले जाऊ शकते आणि सोयीस्कर साइट बांधकामाची हमी देण्यासाठी तळाशी स्लॉटेड काढण्यायोग्य अ‍ॅल्युमिनियम शीटची रचना केली गेली आहे.

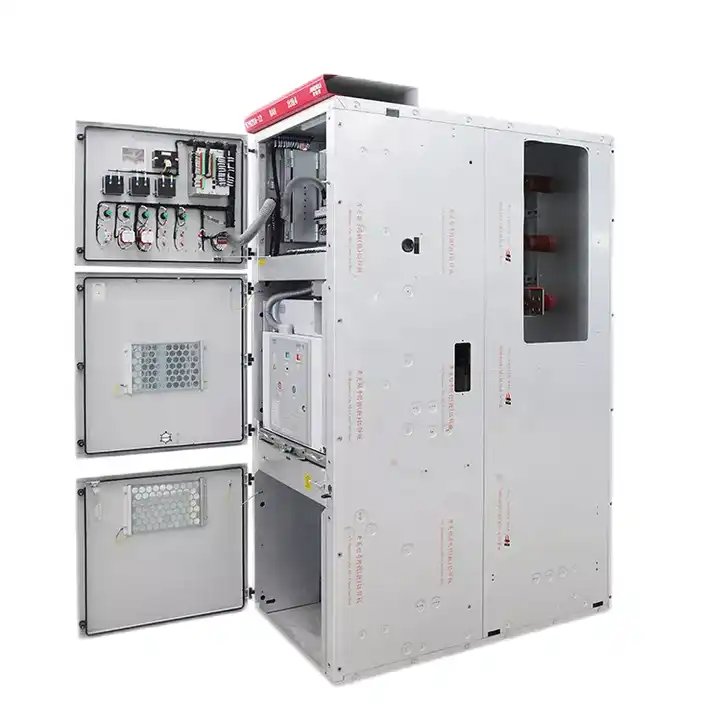

रिले इन्स्ट्रुमेंट चेंबरचा वापर सर्व प्रकारच्या घटक, जसे की रिले, इन्स्ट्रुमेंट्स, सिग्नल इंडिकेटर आणि ऑपरेटिंग स्विच इत्यादी स्थापित करण्यासाठी केला जातो. याव्यतिरिक्त, ग्राहकांच्या मागणीनुसार इन्स्ट्रुमेंट चेंबरच्या शीर्षस्थानी एक लहान बस चेंबर जोडणे आणि लहान बस नियंत्रित करण्यासाठी 16 ओळी सेट करणे उपलब्ध आहे.

हँडकार्ट चेंबरवर, बस चेंबर आणि केबल चेंबरमध्ये प्रेशर रीलिझिंग डिव्हाइस स्थापित केले आहे. जेव्हा ब्रेकर, मुख्य बस किंवा केबल चेंबरच्या आत अंतर्गत फॉल्ट आर्क असेल आणि इलेक्ट्रिक आर्कच्या देखाव्यासह, स्विच कॅबिनेटमधील अंतर्गत दबाव वाढतो. ते एका विशिष्ट दबावाकडे गेल्यानंतर, शीर्ष डिव्हाइसची मेटल शीट सोडणारी दबाव स्वयंचलितपणे उघडली जाईल आणि ऑपरेटर आणि स्विच कॅबिनेटच्या सुरक्षिततेची हमी देण्यासाठी दबाव आणि गॅस सोडला जाईल.

लॅचिंग डिव्हाइसचा वापर केंद्रीय एक्झिट आणि कॅबिनेट बॉडीला जोडण्यासाठी केला जातो आणि लिफ्टिंग डिव्हाइस मध्यवर्ती बाहेर जाण्यासाठी अधिक सोयीस्कर करण्यासाठी डिझाइन केलेले आहे. जेव्हा केंद्रीय बाहेर पडा बंद राहतो, तेव्हा कॅबिनेट बॉडीसह कनेक्टिंग सामर्थ्य सर्वोत्कृष्ट असते आणि अंतर्गत आर्किंग फॉल्टच्या विरूद्ध क्षमता प्रभावीपणे मजबूत केली जाते.
