डिस्कनेक्टरसह 66 केव्ही आउटडोअर व्हॅक्यूम सर्किट ब्रेकर

लूगाओ अभिमानाने एक प्रख्यात इनडोअर व्हॅक्यूम सर्किट ब्रेकर निर्माता म्हणून उभे आहे, डिस्कनेक्टरसह 66 केव्ही आउटडोअर व्हॅक्यूम सर्किट ब्रेकर सादर करतो-40.5 केव्हीच्या रेट व्होल्टेजसह तीन-फेज एसी 50/60 हर्ट्ज सिस्टमसाठी डिझाइन केलेले एक अनुकरणीय इलेक्ट्रिकल डिव्हाइस. स्प्रिंग ऑपरेटर किंवा इलेक्ट्रोमॅग्नेटिक अ‍ॅक्ट्युएटरसह सुसज्ज, हे मैदानी उपकरणे इलेक्ट्रिक ओपनिंग आणि क्लोजिंगसाठी अचूक नियंत्रण प्रदान करतात. याव्यतिरिक्त, हे मॅन्युअल ऑपरेशनची लवचिकता प्रदान करते, विद्युत नियंत्रणाच्या अनुपस्थितीत मॅन्युअल स्टोरेज आणि ऑपरेशन दोन्हीसाठी परवानगी देते. आंतरराष्ट्रीय इलेक्ट्रोटेक्निकल कमिशनने स्थापित केलेल्या आयईसी 62271-100 "एसी हाय व्होल्टेज सर्किट ब्रेकर्स" आणि आयईसी -56 "हाय-व्होल्टेज एसी सर्किट ब्रेकर्स" यासह आंतरराष्ट्रीय मानकांच्या अनुपालनात इंजिनियर केलेले, हा सर्किट ब्रेकर उच्च-व्होल्टेज सर्किट व्यत्यय अनुप्रयोगांच्या सुरक्षा आणि कामगिरीसाठी कठोर आवश्यकता ओलांडतो. आउटडोअर व्हॅक्यूम सर्किट ब्रेकर्सच्या बेंचमार्कची पुन्हा व्याख्या करणार्‍या अत्याधुनिक समाधानासाठी लूगाओ ट्रस्ट लूगाओ, अतुलनीय सुरक्षा, सुस्पष्टता आणि विश्वसनीयता सुनिश्चित करते.

चौकशी पाठवा

उत्पादन वर्णन

लूगाओ डिस्कनेक्टर सप्लायरसह 66 केव्ही आउटडोअर व्हॅक्यूम सर्किट ब्रेकर आहे. झेडडब्ल्यू 7-40.5 प्रकार व्हॅक्यूम सर्किट ब्रेकर प्रामुख्याने आउटडोअर 36 केव्ही पॉवर ट्रांसमिशन सिस्टम कंट्रोल आणि संरक्षणासाठी शहरी आणि ग्रामीण उर्जा वितरण नेटवर्क आणि सामान्य ऑपरेशन आणि शॉर्ट सर्किट संरक्षण उद्देशाने औद्योगिक आणि खाण उपक्रमांवर लागू होते. इन्सुलेटर स्तंभ उत्पादन प्रकाराची एकूण रचना; पुढील स्तंभ फुलदाणीसाठी फुलदाणी, पोर्सिलेन फुलदाणी वर व्हॅक्यूम इंटरप्र्टर प्रकार तयार करा. वारंवार ऑपरेशन प्लेससाठी. आणि चांगले सीलिंग, वृद्धत्व, उच्च दाब, ज्वलन नाही, स्फोट नाही, दीर्घ जीवन, सोयीस्कर स्थापना आणि देखभाल वैशिष्ट्ये आहेत.

डिस्कनेक्टर ऑपरेटिंग वातावरणासह 66 केव्ही आउटडोअर व्हॅक्यूम सर्किट ब्रेकर

1 सभोवतालचे तापमान: -40 ℃ ~+40 ℃;

2 उंची: ≤1000 मी;

3 जास्तीत जास्त वारा वेग 10 किमी/ता आहे, रेट केलेल्या पातळीसाठी किमान वारा वेग (132/230 केव्ही) 3.2 किमी/ता आहे;

4 भूकंप तीव्रता: ≤8 पातळी;

5 किमान नाममात्र रेंगाळण्याचे अंतर: 31 मिमी/केव्ही;

6 वायू प्रदूषण पदवी: वर्ग IV.

डिस्कनेक्टर वैशिष्ट्यांसह 66 केव्ही आउटडोअर व्हॅक्यूम सर्किट ब्रेकर

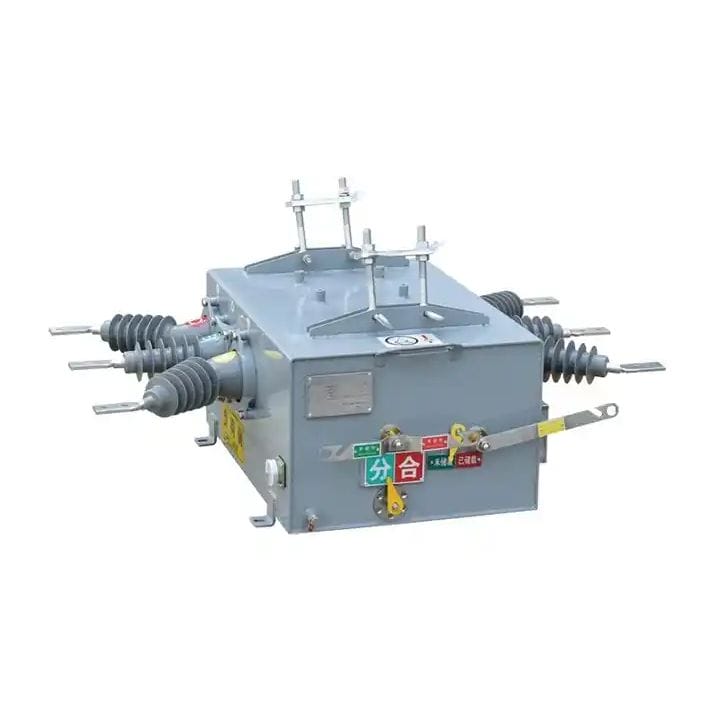

झेडडब्ल्यू 7-40.5 आउटडोअर हाय-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर प्रामुख्याने इंटिग्रेटेड पोल, वर्तमान ट्रान्सफॉर्मर, ऑपरेटिंग यंत्रणा आणि बॉक्सपासून बनलेले आहे. या प्रकारचे सर्किट ब्रेकर लघु-डिझाइनचे आहे आणि शेल उच्च-गुणवत्तेच्या स्टील बॉक्सपासून बनलेले आहे. चालू ट्रान्सफॉर्मर्स वापरकर्त्याच्या गरजेनुसार निवडले जाऊ शकतात. झेडडब्ल्यू 7-40.5 आउटडोअर हाय-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर आणि जुळणारे बुद्धिमान नियंत्रण संयोजन. स्विच ओपनिंग आणि क्लोजिंग ऑपरेशन स्थानिक पातळीवर साकारले जाऊ शकते आणि हे संप्रेषण इंटरफेसद्वारे दूरस्थपणे ऑपरेट केले जाऊ शकते. सर्किट ब्रेकरची इतर माहिती नियंत्रण केंद्रात देखील प्रसारित केली जाऊ शकते आणि संप्रेषण चॅनेल केबल, ऑप्टिकल फायबर, जीपीआरएस/सीडीएमए, जीएसएम, इ. निवडू शकते.

डिस्कनेक्टर स्पेसिफिकेशनसह 66 केव्ही आउटडोअर व्हॅक्यूम सर्किट ब्रेकर

नाव म्हणून काम करणे	आयटम			युनिट्स	मापदंड
1	रेट केलेले व्होल्टेज			केव्ही	40.5
2	रेट केलेले	1 मिनिटांची शक्ती वारंवारता	कोरडे		95
	इन्सुलेशन	व्होल्टेजचा प्रतिकार करा	ओले		80
	स्तर	व्होल्टेज (पीक) सह विजेचा आवेग			185
3	रेटेड करंट			A	1250、1600、2000
4	रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट			द	20、25、31.5
5	रेटिंग ऑपरेटिंग सीक्वेन्स				ओ -0.3 एस-सी- 180 चे सीओ
6	रेटेड शॉर्ट-सर्किट ब्रेकिंग चालू ब्रेक एनजी टाइम्स			वेळा	12
7	रेटेड शॉर्ट-सर्कू आयटी बंद चालू (पीक)			द	50、63、80
8	रेटेड पीक सहन करण टी
9	अल्प-वेळेस रेट केलेले चालू वर्तमान			द	20、25、31.5
10	रेट केलेले शॉर्ट-सर्किट कालावधी			S	4
11	सरासरी उघडण्याची गती			मी/एस	1.5 ± 0.2
12	सरासरी बंद गती				0.7 ± 0.2
13	संपर्क बंद बाउन्स कालावधी			s	≤2
14	तीन फेज बंद करणे आणि सिंक्रोनिझम उघडणे				≤2
15	उघडण्याची वेळ				≤150
16	बंद वेळ				≤60
17	यंत्रणा जीवन			वेळा	10000
18	रेटिंग ऑपरेटिंग व्होल्टेज आणि ऑक्स इलिया राय लूप रेट केलेले व्होल्टेज			V	डीसी 220 、 1 10 、 24
					एसी 220 、 110 、 24
19	फेज लूप डीसी प्रतिरोध (वर्तमान ट्रान्सफॉर्मरशिवाय）			यू	100
20	डायनॅमिक आणि स्टॅटिक संपर्काची परवानगी			मिमी	3
