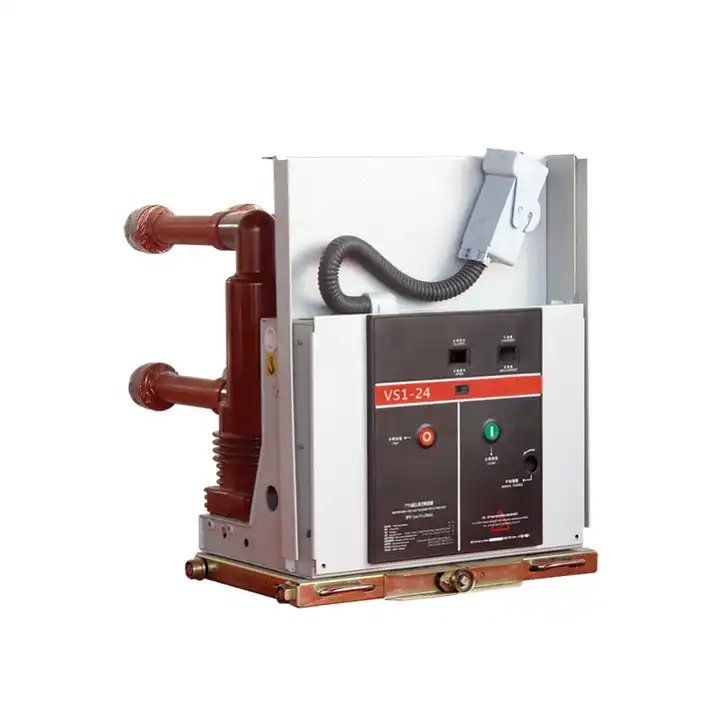

630 ए इनडोअर एचव्ही व्हॅक्यूम सर्किट ब्रेकर

लूगाओ अभिमानाने समर्पित इनडोअर व्हॅक्यूम सर्किट ब्रेकर निर्माता म्हणून उभे आहे, जे एम्बेडेड पोलसह 630 ए इनडोअर एचव्ही व्हॅक्यूम सर्किट ब्रेकर ऑफर करते. हेतुपुरस्सर तीन-चरण एसी 50 हर्ट्झ इनडोअर पॉवर वितरण प्रणालींमध्ये वापरण्यासाठी डिझाइन केलेले, या सर्किट ब्रेकर्सला 24 केव्हीच्या व्होल्टेजसाठी विशेषतः रेटिंग दिले जाते. त्यांचे प्राथमिक कार्य औद्योगिक आणि खाण उपक्रम, उर्जा प्रकल्प आणि सबस्टेशनसह विविध सेटिंग्जमध्ये विद्युत उपकरणांचे संरक्षण आणि नियंत्रण ठेवणे आहे. व्हीएस 1-24 सर्किट ब्रेकर्स दोष किंवा असामान्य परिस्थितीच्या बाबतीत त्वरित सर्किटमध्ये व्यत्यय आणून विद्युत प्रणालीची सुरक्षितता आणि विश्वासार्हता सुनिश्चित करण्यात महत्त्वपूर्ण भूमिका बजावतात. इनडोअर व्हॅक्यूम सर्किट ब्रेकर्समधील मानकांची पुन्हा व्याख्या करणार्‍या अत्याधुनिक समाधानासाठी लूगाओ निवडा.

चौकशी पाठवा

उत्पादन वर्णन

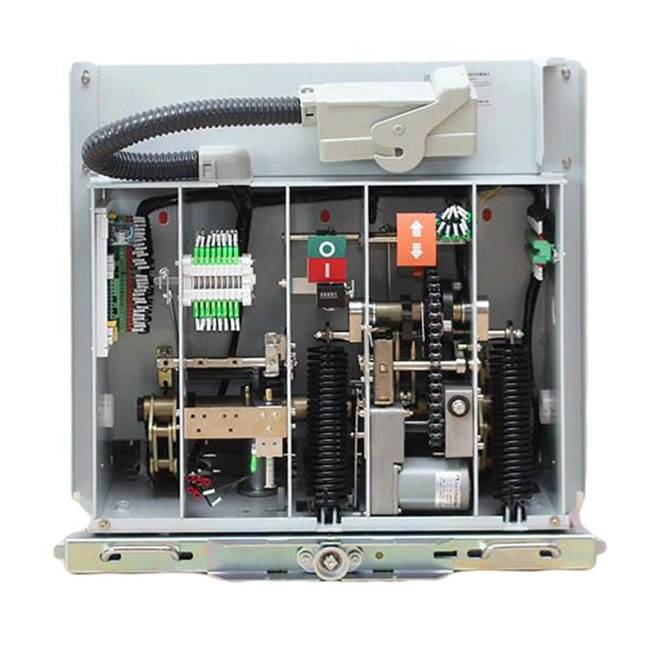

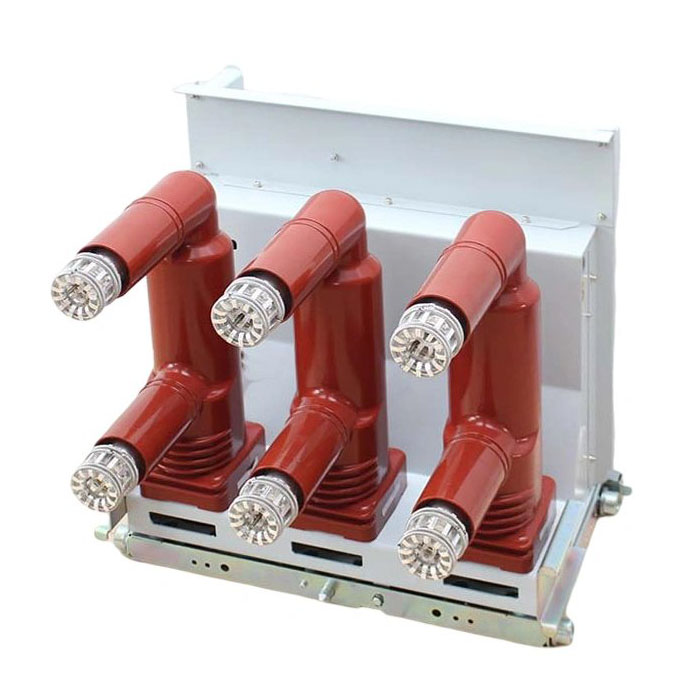

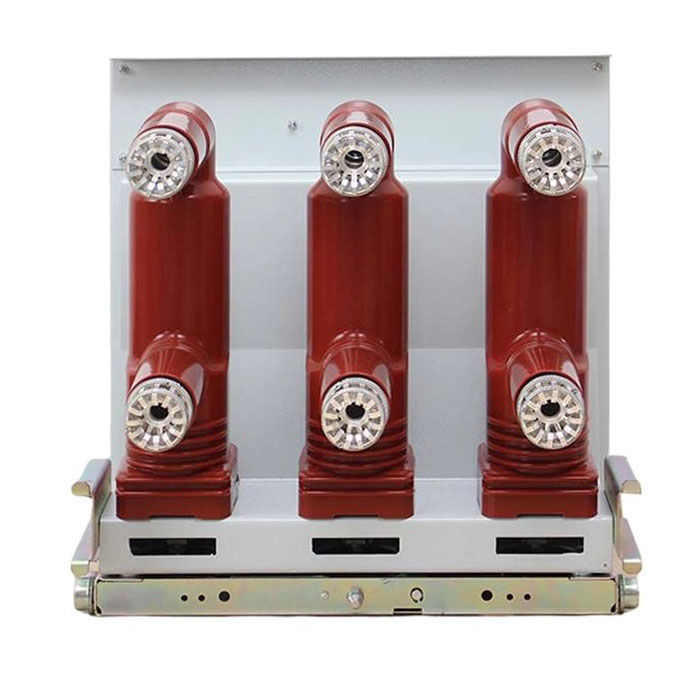

लुगाओ 630 ए इनडोअर एचव्ही व्हॅक्यूम सर्किट ब्रेकर सप्लायर आहे. एम्बेडेड पोलसह इनडोअर व्हॅक्यूम सर्किट ब्रेकर्सची व्हीएस 1-24 मालिका मुख्य प्रवाहकीय सर्किटसाठी एम्बेडेड पोल डिझाइनचा वापर करते. हे नाविन्यपूर्ण डिझाइन इन्सुलेशन, यांत्रिक विश्वसनीयता आणि ब्रेकिंग कामगिरीमध्ये लक्षणीय वाढ करते, ज्यामुळे देखभाल-मुक्त ऑपरेशन आणि विस्तारित यांत्रिक आणि इलेक्ट्रिकल लाइफस्पॅन होते. व्हॅक्यूम सर्किट ब्रेकर एम-ई 2-सी 2 चे परफॉरमन्स रेटिंग प्राप्त करणारे राष्ट्रीय आणि आयईसी दोन्ही मानकांचे पालन करते.

केवायएन 28-24 (जीझेडएस 1) सारख्या स्विचगियरसह सुसंगततेसाठी डिझाइन केलेले, हे उत्पादन निश्चित प्रतिष्ठानांसाठी योग्य आहे. व्हॅक्यूम सर्किट ब्रेकर या तत्त्वाच्या आधारे कार्य करते की जेव्हा ऑपरेटिंग यंत्रणेद्वारे हालचाल आणि स्थिर संपर्क उघडतात तेव्हा त्या दरम्यान एक कंस तयार होतो. संपर्क पृष्ठभागांचे उच्च-तापमान अस्थिरता एक चुंबकीय क्षेत्र तयार करते, संपर्क पृष्ठभागाच्या स्पर्शिक दिशेने वेगाने कमानीला चालना देते. धातूची वाफ धातूच्या सिलेंडरवर (ढाल) वर घनरूप केली जाते आणि कमान शून्य ओलांडल्यामुळे नैसर्गिकरित्या विझवते, ज्यामुळे मध्यम सामर्थ्य द्रुतगतीने पुनर्प्राप्त होते.

त्याच्या विश्वासार्ह कामगिरी व्यतिरिक्त, व्हीएस 1-24 मालिका उद्योग, खाण उपक्रम, उर्जा प्रकल्प आणि सबस्टेशनमधील घरातील अनुप्रयोगांसाठी आदर्श आहे. एम्बेडेड पोल डिझाइन सुधारित इन्सुलेशन विश्वसनीयता आणि कार्यक्षम ब्रेकिंग क्षमता सुनिश्चित करते. स्विचगियरमध्ये एम्बेड केलेले हे इनडोअर व्हॅक्यूम सर्किट ब्रेकर, विविध उच्च-व्होल्टेज वातावरणात विद्युत उपकरणे संरक्षण आणि नियंत्रणासाठी एक मजबूत समाधान प्रदान करते.

630 ए इनडोअर एचव्ही व्हॅक्यूम सर्किट ब्रेकर ऑपरेटिंग वातावरण

1. सभोवतालच्या हवेचे तापमान: अप्पर मर्यादा +40 डिग्री, कमी मर्यादा -40 अंश;

2. उंची: ≤2000 मी (उंची वाढल्यास, त्यानुसार रेट केलेले इन्सुलेशन पातळी वाढविली जाईल);

3. पवन दबाव: 700 पीएपेक्षा जास्त नाही (34 मीटर/से च्या वा wind ्याच्या गतीच्या समतुल्य);

4. भूकंप तीव्रता: 8 अंशांपेक्षा जास्त नाही;

5. दूषितपणाची पातळी: ⅳ पातळी;

6. जास्तीत जास्त दैनंदिन तापमान फरक: 25 अंशांपेक्षा जास्त नाही;

7. सापेक्ष आर्द्रता: दररोजची सरासरी 95%पेक्षा जास्त नसते आणि मासिक सरासरी 90%पेक्षा जास्त नसते;

8. जळजळपणा, स्फोट जोखीम, रासायनिक गंज आणि गंभीर कंप नसलेली ठिकाणे.

630 ए इनडोअर एचव्ही व्हॅक्यूम सर्किट ब्रेकर स्पेसिफिकेशन

क्रमांक	पॅरामीटर		युनिट	मूल्य
1	रेट केलेले व्होल्टेज		केव्ही	24
2	रेट केलेले इन्सुलेशन लेव्हल	रेट केलेले शॉर्ट-टाइम पॉवर फ्रिक्वेन्सी व्होल्टेज (1 मिनिट) सहन करा	केव्ही	65、79
		(इंटरफेस, सापेक्ष ग्राउंड, फ्रॅक्चर)
		व्होल्टेजचा प्रतिकार रेट केलेले विजेचे आवेग	केव्ही	125、145
		(टप्पा, टप्पा, बंदर)
3	रेटेड वारंवारता		हर्ट्ज	50
4	रेटेड करंट		A	630、1250、1600 、
				2000、2500、3150
5	रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट		द	20 、 25 、 31.5
6	रेट केलेले शॉर्ट-टाइम 4 एस चालू वर्तमान			20 、 25 、 31.5
7	चालू शॉर्ट-सर्किट चालू			50 、 63 、 80
8	रेट केलेले शिखर			50 、 63 、 80
9	नाममात्र ऑपरेशन क्रम			ओ -0.3 एस-को-180 चे सीओ
10	रेट केलेले शॉर्ट-सर्किट ब्रेकिंग चालू ब्रेकिंग वेळा		वेळ	20
11	रेटेड केबल चार्जिंग ब्रेकिंग करंट		A	31.5
12	रेटेड सिंगल कॅपेसिटर बँक ब्रेकिंग करंट		A	630
13	बॅक-टू-बॅक कॅपेसिटर बँक ब्रेकिंग चालू		A	400
14	यांत्रिक जीवन		वेळ	10000
15	फिरत आणि स्थिर संपर्क परिधान केलेल्या जाडीला परवानगी देतात		मिमी	3
