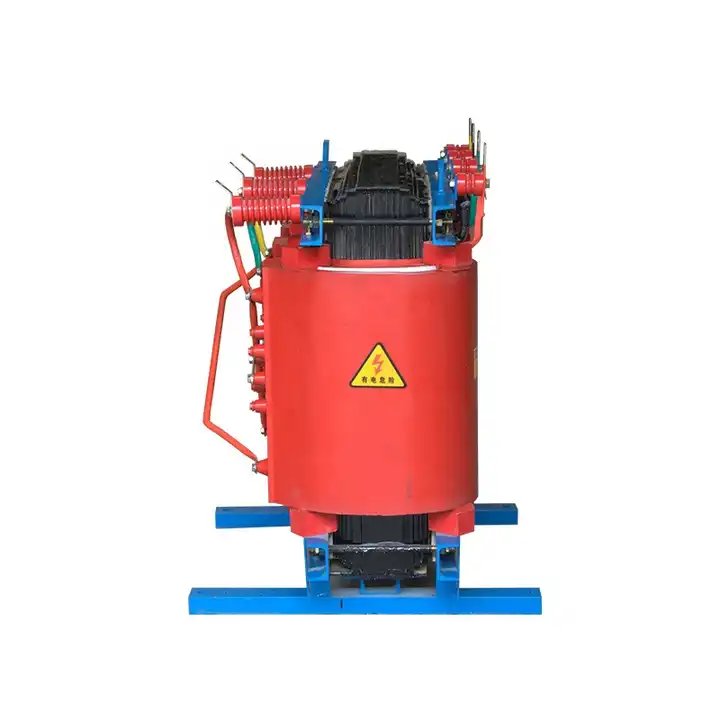

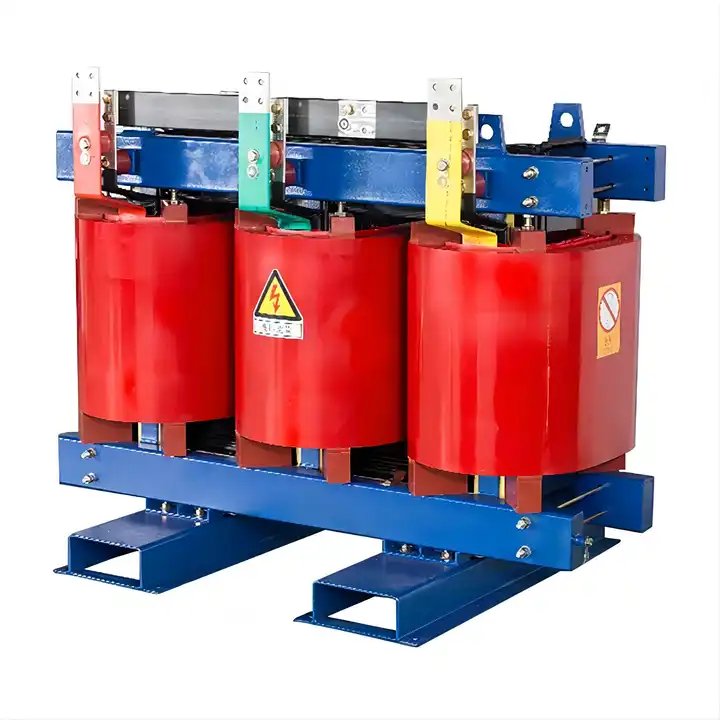

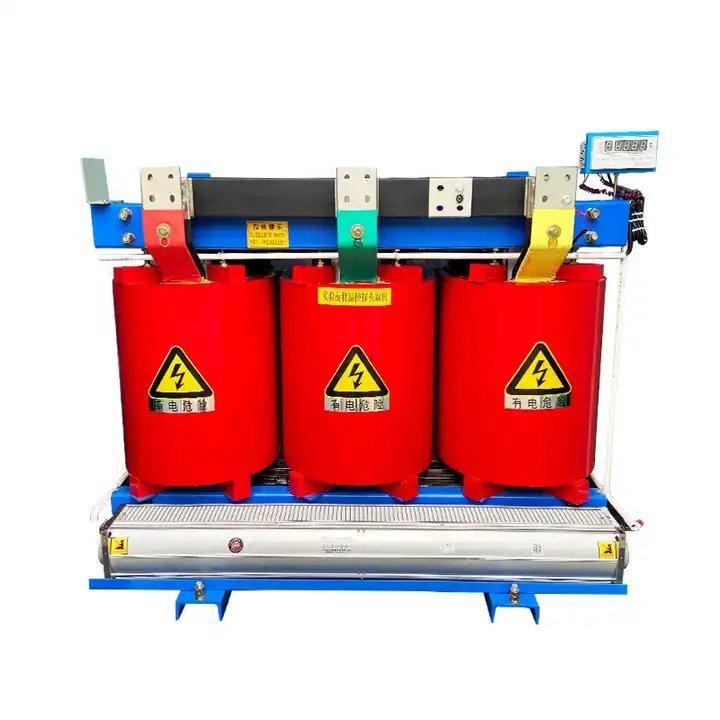

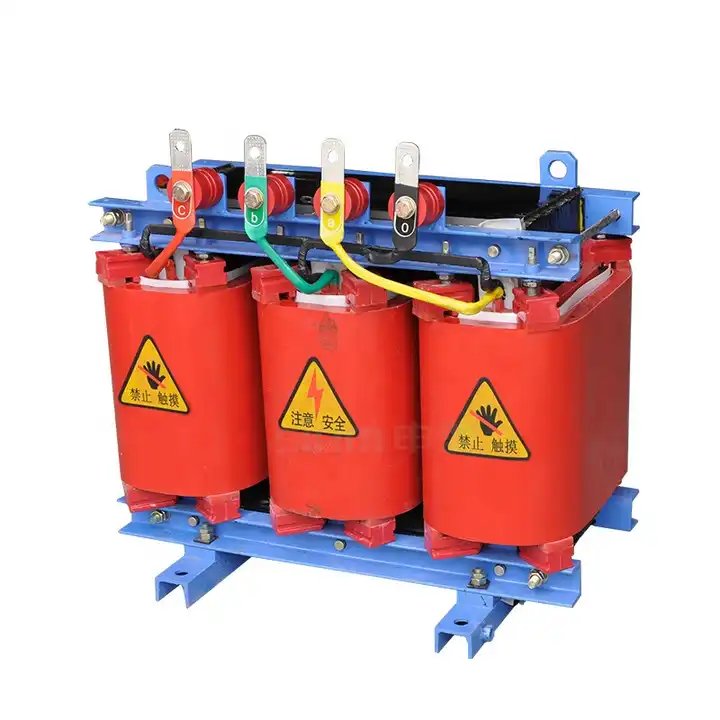

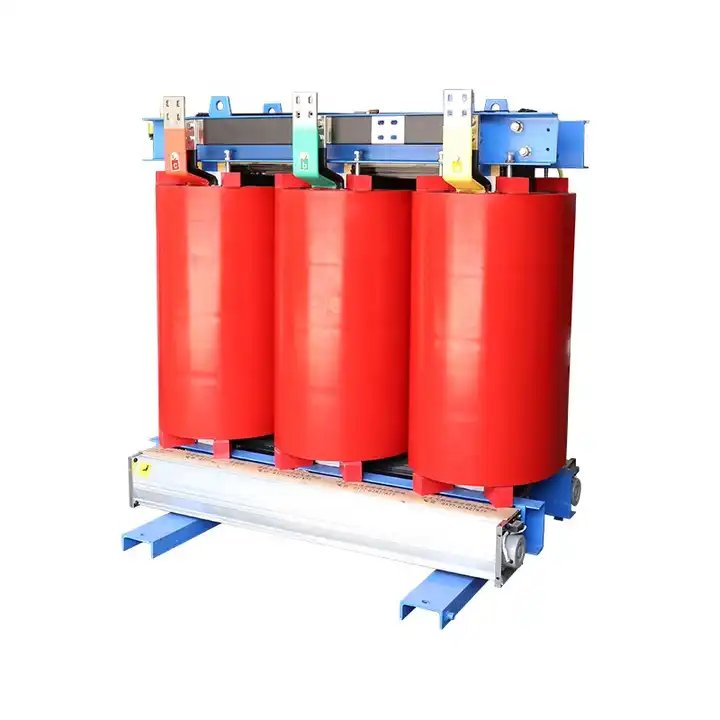

35KV उच्च वारंवारता वायर ड्राय प्रकार पॉवर ट्रान्सफॉर्मर

Lu Gao 35KV हाय फ्रिक्वेन्सी वायर ड्राय टाइप पॉवर ट्रान्सफॉर्मर उत्पादक, IEC726 आणि GB/T10228-1997 मानकांचे पालन करणारा ड्राय टाइप ट्रान्सफॉर्मर, त्याच्या प्रभावशाली गुणधर्मांद्वारे वैशिष्ट्यीकृत आहे. यामध्ये केवळ कमी नुकसान, कॉम्पॅक्ट आणि हलके बांधकामच नाही तर किमान आवाज पातळी, ओलसर-प्रूफिंग, उच्च यांत्रिक शक्ती, ज्वाला प्रतिरोध, मजबूत ओव्हरलोड क्षमता आणि कमी पातळीचा आंशिक डिस्चार्ज यांचा समावेश आहे. या ट्रान्सफॉर्मर्सना पॉवर ट्रान्समिशन आणि डिस्ट्रिब्युशन सिस्टीममध्ये, विशेषत: जड भार केंद्रे आणि कठोर अग्निसुरक्षा आवश्यकता असलेल्या ठिकाणी व्यापक प्रमाणात लागू होते, ज्यामुळे ते विविध ऑपरेशनल वातावरणांसाठी एक बहुमुखी आणि विश्वासार्ह पर्याय बनतात.

चौकशी पाठवा

उत्पादन वर्णन

लू गाओ हे ड्राय टाईप ट्रान्सफॉर्मर पुरवठादार आहे, नॉन-कॅप्स्युलेटेड कॉइल ड्राय टाईप ट्रान्सफॉर्मर त्याच्या बहुआयामी गुणांसाठी वेगळा आहे, जो सुरक्षितता, विश्वासार्हता, ऊर्जा कार्यक्षमता, अग्निसुरक्षा आणि स्फोटविरोधी वैशिष्ट्यांवर अधिक भर देतो. साध्या देखभालीचे. ड्राय टाईप ट्रान्सफॉर्मरची कार्यक्षमता काळजीपूर्वक डिझाइन केलेली कॉइल रचना आणि व्हॅक्यूम गर्भाधान उपचार प्रक्रियेद्वारे वाढविली जाते, ज्यामुळे आंशिक डिस्चार्जची प्रतिकारशक्ती सुनिश्चित होते आणि संपूर्ण शेल्फ लाइफमध्ये इन्सुलेशन पातळी कमी होण्यास प्रतिबंध होतो. नॅशनल मेकॅनिकल अँड इंडस्ट्रियल ब्युरो आणि नॅशनल पॉवर कंपनी या दोहोंच्या कठोर पात्रता प्रक्रिया कोरड्या प्रकारच्या ट्रान्सफॉर्मरचे राष्ट्रीय मानकांचे पालन अधोरेखित करतात.

हा कोरडा प्रकारचा ट्रान्सफॉर्मर कठोर अग्निरोधक आवश्यकता, चढउतार भार, वायुवीजनाचा अभाव, मर्यादित जागा, घाण आणि ओलावा यांद्वारे वैशिष्ट्यीकृत मागणी असलेल्या वातावरणास अत्यंत अनुकूल आहे. त्याची अष्टपैलुत्व विविध सेटिंग्ज जसे की पॉवर प्लांट फील्ड, सबवे सिस्टीम, मेटलर्जिकल सुविधा, रुग्णालये, उंच इमारती, शिपिंग केंद्रे, गजबजलेले निवासी झोन आणि पेट्रोकेमिकल उद्योग, अणुऊर्जा केंद्रे आणि आण्विक पाणबुड्यांसारख्या विशिष्ट वातावरणापर्यंत विस्तारते. विशेषत:, पॉवर प्लांट फील्डमध्ये, नॉन-कॅप्स्युलेटेड कॉइल ड्राय टाइप ट्रान्सफॉर्मर सुरक्षितता, विश्वासार्हता आणि ऊर्जा कार्यक्षमता राखण्यात महत्त्वपूर्ण भूमिका बजावते, ज्यामुळे ते स्टेशनच्या पायाभूत सुविधांमध्ये एक अपरिहार्य घटक बनते. ड्राय टाईप ट्रान्सफॉर्मरची मजबूत रचना आणि सर्वसमावेशक वैशिष्ट्ये हे पॉवर स्टेशनची एकूण कार्यक्षमता आणि सुरक्षिततेसाठी योगदान देत विविध ऑपरेशनल परिस्थितींमुळे उद्भवलेल्या अद्वितीय आव्हानांना तोंड देण्यासाठी एक आदर्श उपाय बनवतात.

35KV उच्च वारंवारता वायर ड्राय प्रकार पॉवर ट्रान्सफॉर्मर ऑपरेटिंग वातावरण

1.समुद्र सपाटीपासूनची उंची 1000m खाली आहे.

2.सर्वोच्च हवेचे तापमान +40ºC

3.सर्वोच्च दैनिक सरासरी हवेचे तापमान +30ºC

4. सर्वोच्च वार्षिक सरासरी हवेचे तापमान + 20v

5. सर्वात कमी बाहेरील हवेचे तापमान -25ºC

6. स्थापनेचे स्थान: आग किंवा स्फोट धोके, लक्षणीय प्रदूषण, रासायनिक गंज किंवा जास्त कंपन, घरामध्ये किंवा घराबाहेर असो, अशा ठिकाणी स्थापनेसाठी योग्य.

35KV उच्च वारंवारता वायर ड्राय प्रकार पॉवर ट्रान्सफॉर्मर वैशिष्ट्ये

1.निर्दिष्ट मर्यादेत कार्य करा: +40ºC (सर्वोच्च हवेचे तापमान), +30ºC (सर्वोच्च दैनिक सरासरी), आणि +20ºC (सर्वोच्च वार्षिक सरासरी).

2.1000m पेक्षा कमी उंचीवर कोरड्या प्रकारच्या ट्रान्सफॉर्मरसाठी योग्य. टोकाचा विचार करा: -25ºC (सर्वात कमी बाह्य तापमान).

वायुवीजन:

3. कोरड्या प्रकारच्या ट्रान्सफॉर्मरसाठी उष्णता नष्ट करण्यासाठी पुरेसा वायुप्रवाह आवश्यक आहे.

4. कोरड्या प्रकारचे ट्रान्सफॉर्मर आर्द्रतेस प्रतिरोधक असतात; उच्च आर्द्रतेच्या दीर्घकाळापर्यंत प्रदर्शनापासून संरक्षण करा.

5. कोरड्या प्रकारचे ट्रान्सफॉर्मर निर्दिष्ट लोड आणि व्होल्टेज मर्यादेत चालले पाहिजेत.

6. हार्मोनिक्स आणि व्होल्टेज चढउतारांपासून संरक्षण उपायांची अंमलबजावणी करा.

7. आग/स्फोटाचे धोके, प्रदूषण, गंज किंवा जास्त कंपन नसलेल्या भागात ड्राय टाईप ट्रान्सफॉर्मर बसवा, मग ते घरामध्ये असो किंवा घराबाहेर.

8.निर्मात्याच्या शिफारशींनुसार नियमित देखभाल पद्धतींचे पालन करा.

9. कोरड्या प्रकारचे ट्रान्सफॉर्मर त्यांच्या निर्दिष्ट ओव्हरलोड क्षमतेमध्ये चालले पाहिजेत.

10. ड्राय प्रकारच्या ट्रान्सफॉर्मरमध्ये आवाजाची पातळी कमी ठेवा.

35KV उच्च वारंवारता वायर ड्राय प्रकार पॉवर ट्रान्सफॉर्मर तपशील

10kV SCB(9) कास्ट रेझिन F इन्सुलेशन क्लास ड्राय टाईप पॉवर ट्रान्सफॉर्मरचा तांत्रिक डेटा
				नुकसान(kW)			इन्सुलेशन पातळी	वजन (किलो)	बाह्यरेखा परिमाण (मिमी)			संरक्षक आवरणासह बाह्यरेखा परिमाण
रेटेड क्षमता	व्होल्टेज गट(kV)		कनेक्शन पद्धत		(120℃)	नो-लोड करंट			(L)	(प)	(एच)	(L)	(प)	(एच)
(kVA)	एच.व्ही	एल.व्ही	कनेक्शन पद्धत	नो-लोड	लोड	%
10				0.15	0.325	4.5		130	600	450	490	900	800	850
20				0.185	0.63	4		170	600	450	560	900	800	850
30				0.215	0.75	3.2		330	620	450	650	1050	900	1000
50				0.305	1.055	2.8		380	620	450	750	1050	900	1000
63				0.37	1.28	2.7		440	750	500	760	1050	1000	1150
80				0.415	1.46	2.6		510	750	500	760	1100	1000	1150
100				0.45	1.665	2.4		590	750	500	890	1150	1100	1250
125	11		Dyn11	0.53	1.995	2.2		650	1060	600	1020	1350	1050	1200
160	10.5	0.4		0.61	2.25	2.2	F/F	780	1060	600	1060	1400	1050	1250
200	10		Yyn0	0.7	2.675	2		930	1060	710	1120	1450	1100	1350
250	6.3			0.81	2.92	2		1040	1100	710	1140	1500	1150	1400
315	6			0.99	3.67	1.8		1180	1150	710	1195	1500	1200	1450
400				1.1	4.22	1.8		1450	1260	870	1285	1600	1250	1600
500				1.305	5.17	1.8		1630	1290	870	1355	1600	1300	1650
630				1.51	6.22	1.6		1900	1450	870	1420	1800	1300	1700
630				1.46	6.31	1.6		1900	1500	870	1370	1850	1300	1650
800				1.71	7.36	1.6		2290	1550	870	1570	1900	1300	1800
1000				1.99	8.6	1.4		2700	1600	870	1665	1950	1300	1950
1250				2.35	10.26	1.4		3130	1680	1120	1765	2050	1350	2000
1600				2.755	12.42	1.4		3740	1750	1120	1860	2100	1400	2100
2000				3.735	15.3	1.2		4150	1770	1120	1865	2150	1500	2100
2500				4.5	18.18	1.2		4810	1870	1120	1950	2200	1500	2200
3150				5.78	23.7	1		5800	1950	1120	1900	2350	1600	2250
4000				6.7	28.5	1		7100	2100	1120	2050	2400	1600	2300
(टीप): (उच्च व्होल्टेजची टॅपिंग श्रेणी) ±5%; ±2×2.5%, वारंवारता: 50Hz.
