LuGao एक व्यावसायिक विक्री 15KV पूर्णपणे सीलबंद तेल इमर्स्ड पॉवर वितरण ट्रान्सफॉर्मर उत्पादक आहे. विविध आवश्यकता पूर्ण करण्यासाठी सानुकूलित केलेल्या उच्च-गुणवत्तेच्या उत्पादनांच्या वितरणामध्ये उत्कृष्टतेसाठी आमचे अटूट समर्पण दिसून येते. डायनॅमिक पॉवर इंडस्ट्रीमध्ये भरोसेमंद उपाय आणि सखोल कौशल्यासाठी Liu Gao ची निवड करा.

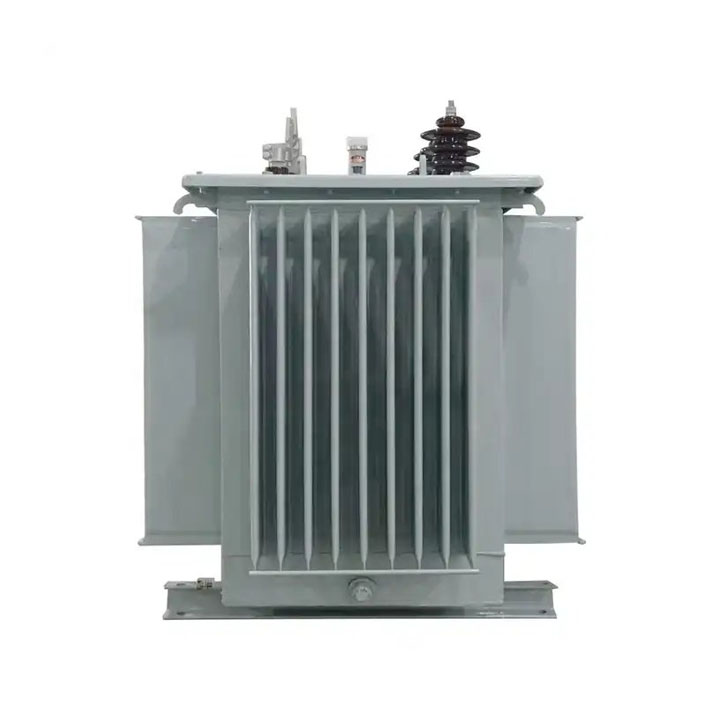

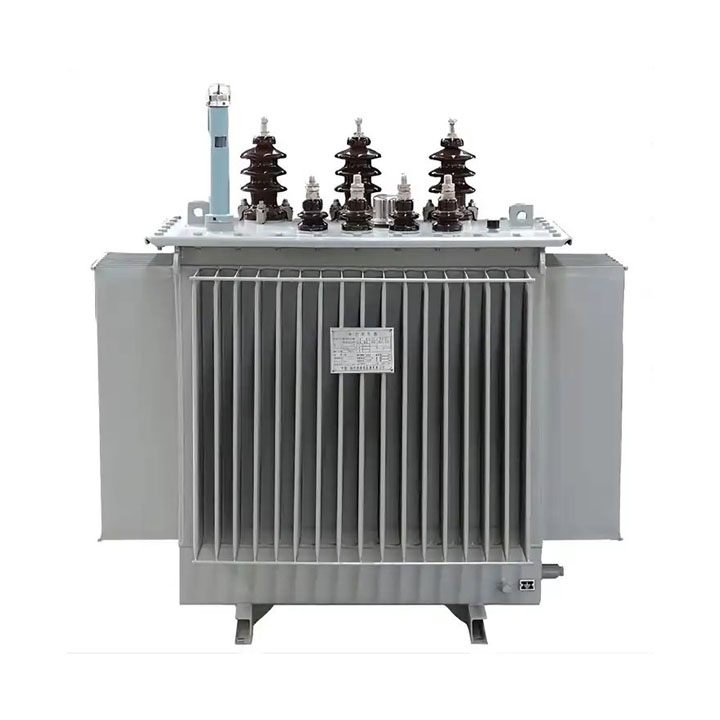

लू गाओ हे 15KV पूर्णपणे सीलबंद तेल बुडवलेले पॉवर डिस्ट्रिब्युशन ट्रान्सफॉर्मर पुरवठादार आहे, आमचे तेल बुडवलेले ट्रान्सफॉर्मर IEC मानकांशी सुसंगत आहेत. त्याचा गाभा दर्जेदार कोल्ड-रोल्ड सिलिकॉन शीटचा बनलेला आहे आणि पूर्ण-मीटर नॉन-पंक्चर रचना आहे आणि त्याची कॉइल दर्जेदार आहे
ऑक्सिजन-मुक्त तांबे. हे नालीदार शेट प्रकार किंवा विस्तार प्रकाराचे रेडिएटर तेल टाकी स्वीकारते.
तेल संरक्षक आवश्यक नसल्यामुळे, तेल-बुडवलेल्या ट्रान्सफॉर्मरची उंची कमी केली जाते आणि ट्रान्सफॉर्मर तेल हवेशी आकुंचन पावत नाही म्हणून, तेल वृद्ध होणे मंद होते, त्यामुळे तेल-बुडवलेल्या ट्रान्सफॉर्मरचे सेवा आयुष्य वाढवते.
हे उत्पादन शहरी पॉवर ग्रिड पुनर्बांधणी, निवासी जिल्हा, कारखाना, उंच इमारती, खाण कारखाना, हॉटेल, शॉपिंग मॉल, विमानतळ, रेल्वे, तेल क्षेत्र, घाट, महामार्ग आणि इतर बाह्य ठिकाणी मोठ्या प्रमाणावर वापरले जाते.
1. सर्वोच्च सभोवतालचे तापमान: +40℃
2. सभोवतालचे सर्वात कमी तापमान: -25℃
3. उंची: 1000 मीटर खाली
4. सर्वोच्च मासिक सरासरी सापेक्ष आर्द्रता: 90% (20℃ वर)
5. स्थापनेचे स्थान: आग किंवा स्फोट धोके, लक्षणीय प्रदूषण, रासायनिक गंज किंवा जास्त कंपन, घरामध्ये किंवा घराबाहेर, अशा ठिकाणी स्थापनेसाठी योग्य.
1. तेलाने बुडवलेले ट्रान्सफॉर्मर चांगले उष्णता उत्सर्जन आणि लक्षणीय ओव्हरलोड क्षमता प्रदर्शित करते. हे 130% ओव्हरलोडवर विस्तारित कालावधीसाठी विंड मशीनशिवाय ऑपरेट करू शकते, IP45 परिस्थितींमध्ये अनिवार्य वारा कूलिंगशिवाय पूर्ण भार राखू शकते.
2. तेलाने बुडवलेला ट्रान्सफॉर्मर अचूक सुरक्षितता आणि आगीचा प्रतिकार सुनिश्चित करतो, धूर उत्सर्जित न करता 800ºC वर दीर्घकाळ ज्वलन सहन करण्यास सक्षम आहे.
3. थर्मल शॉकच्या तीव्र प्रतिकारासह, तेल-मग्न ट्रान्सफॉर्मर -50ºC वर ताबडतोब लोड केले जाऊ शकते.
4. तेलाने बुडवलेल्या ट्रान्सफॉर्मरमध्ये त्याची टिकाऊपणा वाढवण्यासाठी संपूर्ण वॉटरप्रूफिंग आणि एअरप्रूफिंगची वैशिष्ट्ये आहेत.
5. आंशिक डिस्चार्ज होणार नाही याची खात्री करून, तेलाने बुडवलेला ट्रान्सफॉर्मर उच्च पातळीवरील ऑपरेशनल अखंडता राखतो.
6. चांगल्या हायड्रोफोबिसिटी आणि क्षारीय कॉटरायझेशन आणि मूलभूत प्रभावाच्या प्रतिकारासह, तेल-मग्न ट्रान्सफॉर्मर विविध पर्यावरणीय परिस्थितीत विश्वासार्ह असल्याचे सिद्ध होते.
7. तेलात बुडवलेला ट्रान्सफॉर्मर पर्यावरणास अनुकूल आहे, कमी आवाज निर्माण करतो, कोणतेही हानिकारक वायू नसतो आणि विघटन करणे सोपे असते.
11kV S9 मालिका वितरण ट्रान्सफॉर्मरचा तांत्रिक डेटा | |||||||||||||||
रेटेड क्षमता | व्होल्टेज गट(kV) | कनेक्शन पद्धत | नुकसान (kW) | नो-लोड करंट | प्रतिबाधा व्होल्टेज | वजन (किलो) | (मिमी) | गेज | |||||||
(L) | (प) | (एच) | |||||||||||||
(kVA) | एच.व्ही | एल.व्ही | नो-लोड | लोड | % | % | यंत्र | तेल | स्थूल | परिमाण | उभ्या | क्षैतिज | |||
5 | 0.07 | 0.35 | 4 | 4 | 50 | 45 | 145 | 550 | 450 | 800 | 400 | 350 | |||
10 | 0.09 | 0.4 | 3.5 | 70 | 55 | 185 | 550 | 450 | 800 | 400 | 350 | ||||
20 | 0.11 | 0.52 | 3 | 110 | 60 | 235 | 660 | 505 | 850 | 400 | 350 | ||||
30 | 0.13 | ०.६३/०.६ | 2.3 | 130 | 65 | 265 | 660 | 530 | 870 | 450 | 340 | ||||
50 | 0.17 | ०.९१/०.८७ | 2 | 195 | 80 | 365 | 740 | 600 | 930 | 450 | 380 | ||||
63 | 0.2 | १.०९/१.०४ | 1.9 | 230 | 80 | 400 | 720 | 620 | 1000 | 450 | 380 | ||||
80 | 0.25 | १.३१/१.२५ | 1.9 | 260 | 95 | 460 | 770 | 640 | 1030 | 450 | 430 | ||||
100 | 0.29 | १.५८/१.५ | 1.8 | 300 | 95 | 510 | 820 | 710 | 970 | 550 | 450 | ||||
125 | 11 | 0.34 | 1.89/1.8 | 1.7 | 335 | 115 | 585 | 1040 | 680 | 1080 | 550 | 470 | |||
160 | 10.5 | 0.4 | २.३१/२.२ | 1.6 | 405 | 130 | 685 | 1090 | 670 | 1130 | 550 | 520 | |||
200 | 10 | 0.4 | Yyn0 | 0.48 | २.७३/२.६ | 1.5 | 490 | 150 | 810 | 1160 | 760 | 1090 | 550 | 520 | |
250 | 0.69 | Dyn11 | 0.56 | ३.२/३.०५ | 1.4 | 565 | 170 | 935 | 1215 | 775 | 1180 | 650 | 550 | ||
315 | 6 | 0.67 | ३.८३/३.६५ | 1.4 | 655 | 200 | 1095 | 1345 | 890 | 1205 | 650 | 550 | |||
400 | 6.3 | 0.8 | ४.५२/४.३ | 1.3 | 840 | 250 | 1385 | 1450 | 935 | 1240 | 650 | 550 | |||
500 | 0.96 | ५.४१/५.१५ | 1.2 | 935 | 235 | 1505 | 1515 | 970 | 1280 | 750 | 600 | ||||
630 | 1.2 | 6.2 | 1.1 | 4.5 | 1100 | 330 | 1830 | 1595 | 1040 | 1315 | 850 | 660 | |||
800 | 1.4 | 7.5 | 1 | 1360 | 370 | 2225 | 1765 | 1170 | 1350 | 850 | 660 | ||||
1000 | 1.7 | 10.3 | 1 | 1455 | 475 | 2555 | 1855 | 1255 | 1490 | 850 | 660 | ||||
1250 | 1.95 | 12 | 0.9 | 1715 | 545 | 3140 | 1885 | 1270 | 1590 | 850 | 660 | ||||
1600 | 2.4 | 14.5 | 0.8 | 2095 | 630 | 3680 | 1950 | 1620 | 2020 | 850 | 700 | ||||
2000 | 2.8 | 19.8 | 0.8 | 2340 | 715 | 4190 | 2060 | 1740 | 2050 | 820 | 820 | ||||
2500 | 3.3 | 23 | 0.7 | 2920 | 830 | 5100 | 2250 | 1800 | 2100 | 1070 | 1070 |
