ट्रान्सफॉर्मरच्या संरक्षणासाठी हाय व्होल्टेज सर्किट ब्रेकर्स का आवश्यक आहेत?

पॉवर ट्रान्सफॉर्मरची कल्पना करा—विद्युत सबस्टेशनच्या मध्यभागी एक प्रचंड, मूक सेन्टीनल—अचानक विजेचा कडकडाट किंवा आपत्तीजनक शॉर्ट सर्किटने धडकला. एका सेकंदाच्या एका अंशात, ट्रान्सफॉर्मरचे अंतर्गत इन्सुलेशन अयशस्वी होऊ शकते, वळण जास्त गरम होऊ शकते आणि परिणामी स्फोटामुळे संपूर्ण सबस्टेशनचे नुकसान होऊ शकते, हजारो घरे आणि व्यवसाय अंधारात बुडू शकतात. ही परिस्थिती आणि सामान्य, विश्वासार्ह ऑपरेशन दरम्यान उभी असलेली एकमेव गोष्ट म्हणजे एक साधन आहे जे आपण सहसा गृहीत धरतो:उच्च व्होल्टेज सर्किट ब्रेकर. हे उपकरण फक्त एक स्विच नाही; हा एक हाय-स्पीड, हाय-फिडेलिटी प्रोटेक्टीव्ह रिले आहे ज्याने दोष शोधला पाहिजे, निर्णय घ्यावा आणि हजारो अँपिअरच्या विद्युत् प्रवाहात व्यत्यय आणला पाहिजे—सर्व काही मिलिसेकंदांमध्ये मोजल्या गेलेल्या वेळेच्या विंडोमध्ये. त्याशिवाय, ट्रान्सफॉर्मर, पॉवर ग्रिडमधील सर्वात महाग आणि गंभीर मालमत्तेपैकी एक, तो वापरण्यासाठी तयार केलेल्या शक्तींसाठी असुरक्षित राहील.

ट्रान्सफॉर्मर संरक्षणामध्ये हाय व्होल्टेज सर्किट ब्रेकरची आवश्यक भूमिका ही सोयीची बाब नाही; हा ग्रीडसाठी जगण्याचा प्रश्न आहे. ट्रान्सफॉर्मर एक जटिल, नाजूक उपकरणे आहे. त्याचा गाभा तांब्याच्या विंडिंग्ज आणि इन्सुलेशनचा चक्रव्यूह आहे जो उच्च तापमानात आणि प्रचंड विद्युत तणावाखाली चालतो. फॉल्ट करंट, कायम राहू दिल्यास, उष्णता निर्माण करते जी तांबे वितळते आणि तेलाची बाष्पीभवन करू शकते, ज्यामुळे ट्रान्सफॉर्मरचा नाश होऊ शकणारा हिंसक आर्क फ्लॅश तयार होतो. हाय व्होल्टेज सर्किट ब्रेकर अंतिम संरक्षक म्हणून काम करतो. हे एकमेव उपकरण आहे जे ट्रान्सफॉर्मरला दोषातून द्रुतपणे आणि निर्णायकपणे वेगळे करू शकते, स्थानिकीकृत समस्येला सिस्टमिक बिघाड होण्यापासून प्रतिबंधित करते. हा लेख हा अत्यावश्यक घटक इतका अपरिहार्य का आहे याचे तांत्रिक, आर्थिक आणि ऑपरेशनल कारणांचे विच्छेदन करेल. Lugao Power Co., Ltd. येथे आमचे हाय व्होल्टेज सर्किट ब्रेकर सोल्यूशन्स कसे आहेत ते देखील आम्ही एक्सप्लोर करू. या गंभीर मालमत्तेचे रक्षण करण्यासाठी आवश्यक वेग, विश्वासार्हता आणि अचूकता प्रदान करण्यासाठी इंजिनियर केलेले आहेत.

सामग्री सारणी

• 1. हाय व्होल्टेज सर्किट ब्रेकर म्हणजे काय आणि ते ट्रान्सफॉर्मरचे संरक्षण कसे करते?
• 2. योग्य संरक्षणाशिवाय ट्रान्सफॉर्मर दोषांसाठी असुरक्षित का आहेत?
• 3. ट्रान्सफॉर्मर संरक्षणासाठी विविध प्रकारचे हाय व्होल्टेज सर्किट ब्रेकर्स कसे तुलना करतात?
• 4. कोणते तांत्रिक मापदंड उच्च-कार्यक्षमता सर्किट ब्रेकर परिभाषित करतात?
• 5. आधुनिक नियंत्रण आणि देखरेख सर्किट ब्रेकरची प्रभावीता कशी वाढवते?
• वारंवार विचारले जाणारे प्रश्न (FAQ)
• निष्कर्ष

हाय व्होल्टेज सर्किट ब्रेकर म्हणजे काय आणि ते ट्रान्सफॉर्मर्सचे संरक्षण कसे करते?

हाय व्होल्टेज सर्किट ब्रेकर हे एक विशेष स्विचिंग डिव्हाइस आहे जे फॉल्ट करंट्समध्ये व्यत्यय आणण्यासाठी डिझाइन केलेले आहे—शॉर्ट सर्किट दरम्यान होणारी विजेची प्रचंड, अनियंत्रित लाट—आणि पॉवर ग्रिडचा एक भाग, जसे की ट्रान्सफॉर्मर, उर्वरित सिस्टममधून वेगळे करण्यासाठी. हे साधे चालू/बंद स्विच नाही. हा एक हाय-स्टेक, हाय-स्पीड इंटरप्टर आहे ज्याने त्याचे कार्य अत्यंत अचूकतेने केले पाहिजे. ट्रान्सफॉर्मर, ज्याचे आम्ही संरक्षण करत असलेली मुख्य मालमत्ता आहे, हे असे उपकरण आहे जे व्होल्टेज वर किंवा खाली करते. ते सामान्यपणे चालत असताना, उच्च व्होल्टेज सर्किट ब्रेकर बंद स्थितीत राहतो, ज्यामुळे विद्युत प्रवाह चालू होतो. तथापि, ज्या क्षणी दोष आढळून येतो—सामान्यत: विद्युत् प्रवाह, व्होल्टेज किंवा विभेदक सिग्नल्सचे निरीक्षण करणाऱ्या रिलेद्वारे—सर्किट ब्रेकर उघडणे आवश्यक आहे, ज्यामुळे त्याच्या संपर्कांमध्ये तयार होणारा चाप विझवला जातो. ट्रान्सफॉर्मरला थर्मल किंवा यांत्रिक नुकसान होण्यापूर्वी दोष दूर करणे हे महत्त्वाचे कार्य आहे. मोठ्या पॉवर ट्रान्सफॉर्मरसाठी, हा क्लिअरिंग वेळ अनेकदा 100 मिलीसेकंदांपेक्षा कमी असतो. या दृष्टीकोनातून सांगायचे तर, मानवी डोळ्याचे पारणे फेडण्यासाठी सुमारे 300 ते 400 मिलीसेकंद लागतात. शेकडो टन वजनाच्या मशीनचे संरक्षण करण्यासाठी हाय व्होल्टेज सर्किट ब्रेकरने डोळ्याचे पारणे फेडण्यापेक्षा वेगाने कार्य केले पाहिजे.

या व्यत्ययाचे भौतिकशास्त्र जेथे अभियांत्रिकी आव्हान स्पष्ट होते. जेव्हा सर्किट ब्रेकर उघडतो तेव्हा विभक्त संपर्कांमध्ये एक चाप तयार होतो. हा चाप मूलत: प्लाझ्मा आहे—आयनीकृत वायूचा एक उच्च प्रवाहकीय वाहिनी जो, अनचेक सोडल्यास, अनिश्चित काळासाठी विद्युत प्रवाह चालू ठेवतो. हा चाप विझवण्यासाठी, सर्किट ब्रेकरने, सेकंदाच्या काही अंशात, चाप मार्ग थंड आणि डी-आयनाइज करणे आवश्यक आहे. वेगवेगळ्या सर्किट ब्रेकर डिझाईन्स वेगवेगळ्या तंत्रांचा वापर करतात. SF6 (सल्फर हेक्साफ्लोराइड) सर्किट ब्रेकर कंप्रेस केलेल्या SF6 वायूचा प्रवाह कंस थंड करण्यासाठी आणि आयनीकृत कण काढून टाकण्यासाठी वापरतो, SF6 च्या अपवादात्मक इन्सुलेटिंग गुणधर्मांवर अवलंबून राहून नंतर सिस्टम व्होल्टेजचा सामना करतो. व्हॅक्यूम सर्किट ब्रेकर कंस शांत करण्यासाठी व्हॅक्यूमच्या उच्च डायलेक्ट्रिक शक्तीवर अवलंबून असतो. हाय-एंड ऑइल सर्किट ब्रेकर, जुने तंत्रज्ञान असले तरी, कंस थंड करण्यासाठी आणि विझवण्यासाठी तेलाच्या बाष्पीभवनाने निर्माण होणारा वायू वापरतो. या सर्व पद्धतींनी समान परिणाम प्राप्त करणे आवश्यक आहे: AC वेव्हफॉर्मच्या पुढील नैसर्गिक प्रवाहाच्या शून्यावर शून्य प्रवाह आणि नंतर पुन्हा स्ट्राइक टाळण्यासाठी डायलेक्ट्रिक शक्तीची जलद पुनर्प्राप्ती. लुगाओ येथे, आमचे उच्च व्होल्टेज सर्किट ब्रेकर सोल्यूशन्स या आर्क-वेन्चिंग फिजिक्सच्या सखोल आकलनावर तयार केले गेले आहेत, हे सुनिश्चित करतात की आमचे ब्रेकर्स केवळ विश्वासार्ह नाहीत तर त्यांच्या कामगिरीमध्ये अंदाज लावता येतील.

ट्रान्सफॉर्मर संरक्षणाची भूमिका खरोखर समजून घेण्यासाठी, ट्रान्सफॉर्मर काय करतो याचा विचार करणे उपयुक्त आहे. हे एक प्रेरक यंत्र आहे. ते चुंबकीय क्षेत्रात ऊर्जा साठवते. जेव्हा ट्रान्सफॉर्मरच्या दुय्यम बाजूस फॉल्ट होतो तेव्हा प्राथमिक बाजूची ऊर्जा अचानक फॉल्टमध्ये टाकली जाते. ट्रान्सफॉर्मरला एक प्रचंड प्रवाह दिसतो, जो तो हाताळू शकत नाही. जेव्हा हाय व्होल्टेज सर्किट ब्रेकर कार्यात येतो. हे सामान्यत: ट्रान्सफॉर्मरच्या प्राथमिक बाजूला, उच्च व्होल्टेज बाजूला ठेवलेले असते. त्याचे कार्य ट्रान्सफॉर्मरला उर्जेच्या अपस्ट्रीम स्त्रोतापासून डिस्कनेक्ट करणे आहे, म्हणून दोष केवळ जनरेटरच्या जडत्वाद्वारे प्रभावीपणे भरला जातो. हाय व्होल्टेज बसमधून ट्रान्सफॉर्मर वेगळे करून, सर्किट ब्रेकर फॉल्ट करंटला ट्रान्सफॉर्मर खराब होईल अशा बिंदूपर्यंत वाढण्यापासून रोखतो. उच्च व्होल्टेज सर्किट ब्रेकर योग्यरित्या कार्यरत नसलेला ट्रान्सफॉर्मर ब्रेक नसलेल्या कारसारखा आहे; हे काही काळ काम करू शकते, परंतु जेव्हा काहीतरी चुकीचे होते तेव्हा त्याचे परिणाम भयंकर असतात. आमच्या कारखान्याने उच्च व्होल्टेज सर्किट ब्रेकर उत्पादनांची श्रेणी तयार केली आहे जी विशेषतः ट्रान्सफॉर्मर संरक्षणासाठी तयार केली गेली आहे, भिन्न व्होल्टेज आणि वर्तमान रेटिंग, अनुप्रयोग आवश्यकता आणि पर्यावरणीय परिस्थितीसाठी अनेक पर्याय ऑफर करतात.

ट्रान्सफॉर्मर योग्य संरक्षणाशिवाय दोषांसाठी असुरक्षित का आहेत?

पॉवर ट्रान्सफॉर्मरच्या असुरक्षा त्याच्या मूलभूत डिझाइनमध्ये आणि ते वापरत असलेल्या सामग्रीमध्ये आहेत. सामान्य मोठा पॉवर ट्रान्सफॉर्मर म्हणजे कॉपर विंडिंग्ज, सेल्युलोज-आधारित इन्सुलेशन आणि ट्रान्सफॉर्मर ऑइलची जटिल असेंब्ली. हे संयोजन सामान्य परिस्थितीच्या अरुंद श्रेणीत कार्यक्षम ऑपरेशनसाठी डिझाइन केले आहे. तथापि, हे मूळतःच मोठ्या प्रमाणात दोषांच्या प्रकारांना संवेदनाक्षम आहे, ज्यापैकी अनेकांना उच्च व्होल्टेज सर्किट ब्रेकरद्वारे त्वरित आणि स्वयंचलितपणे संबोधित न केल्यास आपत्तीजनक असू शकते. ही भेद्यता समजून घेण्यासाठी, तुम्हाला ट्रान्सफॉर्मरच्या बिघाडाच्या भौतिकशास्त्राचे कौतुक करावे लागेल. ट्रान्सफॉर्मरच्या आउटपुट (दुय्यम) बाजूला शॉर्ट सर्किट ही सर्वात सामान्य परिस्थिती आहे. जर दुय्यम लहान असेल तर, प्राथमिक बाजू एक विद्युत प्रवाह काढते जी सैद्धांतिकदृष्ट्या केवळ ट्रान्सफॉर्मरच्या प्रतिबाधाने मर्यादित असते, जी तुलनेने कमी असते. हा फॉल्ट करंट सामान्य पूर्ण लोड करंटच्या 10 ते 20 पट असू शकतो. परिणाम म्हणजे विंडिंग्ज अचानक आणि अत्यंत गरम होणे, ज्यामुळे तांबे वितळू शकतात आणि इन्सुलेशन खराब होऊ शकते. उष्णतेमुळे तेलाचा वेगवान विस्तार स्फोटक वायू निर्माण करू शकतो, ज्यामुळे हिंसक अपयश येते. उच्च व्होल्टेज सर्किट ब्रेकरने ही वर्तमान वाढ ओळखणे आवश्यक आहे आणि वळणाचे तापमान गंभीर पातळीवर पोहोचण्यापूर्वी ट्रान्सफॉर्मर डिस्कनेक्ट करणे आवश्यक आहे.

शॉर्ट सर्किट्सच्या पलीकडे, ट्रान्सफॉर्मर इतर, अधिक कपटी धोक्यांना देखील असुरक्षित आहेत. यामध्ये विजेच्या झटक्यांचा समावेश आहे, ज्यामुळे इन्सुलेशन खंडित होण्यामुळे व्होल्टेज वाढू शकते आणि फेरोरेसोनन्स, एक घटना ज्यामुळे ट्रान्सफॉर्मर उर्जा किंवा डी-एनर्जिज्ड असताना ओव्हरव्होल्टेज आणि ओव्हरकरंट्स होऊ शकतात. ते ओव्हरलोडिंगसाठी देखील असुरक्षित आहेत, ज्यामुळे विंडिंग्स हळूहळू जास्त गरम होऊ शकतात आणि इन्सुलेशन खराब होऊ शकतात. ट्रान्सफॉर्मरचे व्होल्टेज गुणोत्तर समायोजित करणाऱ्या टॅप चेंजरमधील बिघाडाइतकी साधी गोष्ट देखील आपत्तीजनक अपयशास कारणीभूत ठरू शकते. प्रत्येक बाबतीत, सामान्य धागा असा आहे की एखादी दोष किंवा असामान्य स्थिती, जर काही चक्रांपर्यंत टिकून राहिली तर, ट्रान्सफॉर्मरचे कायमचे आणि कधीही भरून न येणारे नुकसान होऊ शकते. म्हणूनच हाय व्होल्टेज सर्किट ब्रेकर खूप महत्वाचे आहे: हे एक प्रतिक्रियात्मक उपाय नाही, परंतु एक सक्रिय आहे. हे एकमेव उपकरण आहे जे पॉवर सिस्टममधून ट्रान्सफॉर्मर सुरक्षितपणे वेगळे करून दोषाचे अपरिहार्य परिणाम टाळू शकते.

शिवाय, ट्रान्सफॉर्मर केवळ अंतर्गत दोषांसाठी असुरक्षित नाहीत. ते कनेक्ट केलेल्या नेटवर्कमधील दोषांच्या अधीन देखील आहेत. ट्रान्सफॉर्मरच्या दुय्यम बाजूशी जोडलेल्या वितरण फीडरमधील दोष प्राथमिक बाजूवर दिसून येईल. ट्रान्सफॉर्मरला फॉल्ट करंट दिसेल आणि ते फीड करण्याचा प्रयत्न करेल. येथेच संरक्षण यंत्रणांचा समन्वय महत्त्वाचा ठरतो. ट्रान्सफॉर्मरच्या प्राथमिक बाजूला असलेले हाय व्होल्टेज सर्किट ब्रेकर हे उपकरणांच्या साखळीचा भाग आहे जे समन्वित पद्धतीने ऑपरेट करण्यासाठी डिझाइन केलेले आहे. उदाहरणार्थ, दुय्यम बाजूचा फ्यूज किंवा रीक्लोजर कदाचित क्षणिक दोष दूर करू शकतो, परंतु अधिक गंभीर दोषासाठी, ट्रान्सफॉर्मरचे संरक्षण करण्यासाठी प्राथमिक सर्किट ब्रेकर ऑपरेट करणे आवश्यक आहे. या समन्वयाशिवाय, दुय्यम बाजूच्या दोषामुळे प्राथमिक सर्किट ब्रेकर अनावश्यकपणे ट्रिप होऊ शकतो, ज्यामुळे मोठ्या क्षेत्रासाठी आउटेज होऊ शकते. म्हणूनच ट्रान्सफॉर्मरचे संरक्षण ही सिस्टम-स्तरीय समस्या आहे आणि हाय व्होल्टेज सर्किट ब्रेकर हा त्या प्रणालीचा मध्यवर्ती, गंभीर घटक आहे. येथेलुगाओ पॉवर कं, लि., आम्हाला या समन्वय तत्त्वांची सखोल माहिती आहे आणि आम्ही आमच्या उच्च व्होल्टेज सर्किट ब्रेकर सोल्यूशन्सची रचना विस्तीर्ण संरक्षण योजनांशी पूर्णपणे सुसंगत करण्यासाठी, निर्बाध एकत्रीकरण आणि इष्टतम कार्यप्रदर्शन सुनिश्चित करण्यासाठी करतो.

ट्रान्सफॉर्मर संरक्षणासाठी विविध प्रकारचे हाय व्होल्टेज सर्किट ब्रेकर्स कसे तुलना करतात?

ट्रान्सफॉर्मरच्या संरक्षणासाठी उच्च व्होल्टेज सर्किट ब्रेकर निवडताना, अभियंत्यांनी विशिष्ट अनुप्रयोगाचा विचार केला पाहिजे आणि विविध तंत्रज्ञान: SF6, व्हॅक्यूम आणि ऑइल सर्किट ब्रेकरमधून निवड केली पाहिजे. प्रत्येक प्रकाराचे स्वतःचे वैशिष्ट्यपूर्ण संच आहे जे ते वेगवेगळ्या व्होल्टेज आणि वर्तमान श्रेणींसाठी योग्य बनवते. अनेक दशकांपासून, ऑइल सर्किट ब्रेकर हे मानक होते, परंतु ते त्यांच्या उत्कृष्ट कार्यप्रदर्शन आणि देखभाल वैशिष्ट्यांमुळे SF6 आणि व्हॅक्यूम तंत्रज्ञानाद्वारे मोठ्या प्रमाणावर बदलले गेले आहेत. तथापि, तंत्रज्ञानाचा इतिहास आणि उत्क्रांती समजून घेणे आज उपलब्ध असलेल्या आधुनिक उपायांचे कौतुक करण्यास मदत करते.

ऑइल सर्किट ब्रेकर्स तिघांपैकी सर्वात जुने आहेत. ते तेलात काढलेल्या कमानीवर अवलंबून असतात, ज्यामुळे कंस थंड होतो आणि हायड्रोजन वायू तयार होतो जो तो विझवण्यास मदत करतो. ते मजबूत असतात आणि तुलनेने जास्त व्यत्यय आणण्याची क्षमता असते, ते मोठे, जड असतात आणि तेल पुन्हा भरण्यासाठी आणि कार्बनचे साठे काढून टाकण्यासाठी नियमित देखभाल आवश्यक असते. ते तेलामुळे पर्यावरणास आणि आगीचा धोका देखील निर्माण करतात. लुगाओ येथे, आम्ही यापुढे नवीन स्थापनेसाठी तेल सर्किट ब्रेकर तयार करत नाही, परंतु आम्ही विद्यमान असलेल्यांना समर्थन देतो.

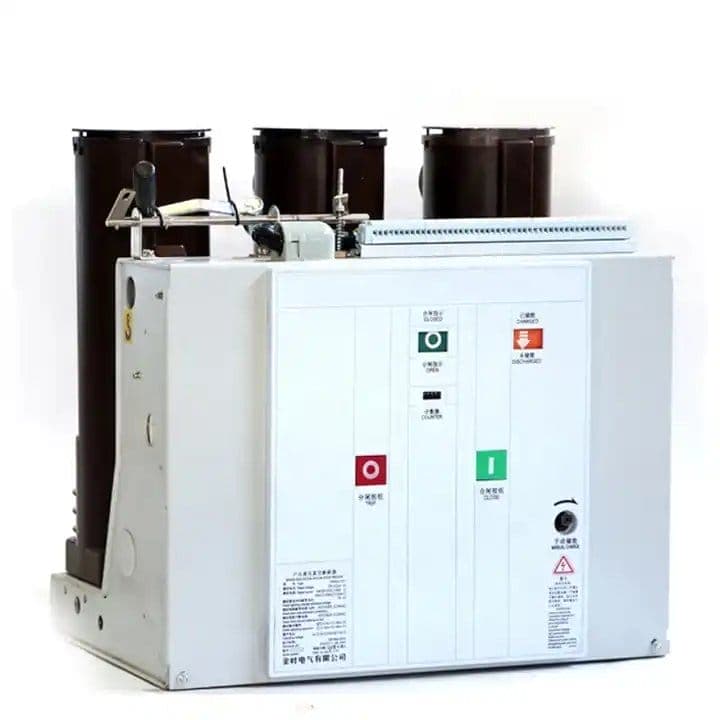

व्हॅक्यूम सर्किट ब्रेकर्स अधिक आधुनिक आहेत आणि अनेक फायदे देतात. चाप विझवण्यासाठी ते सीलबंद व्हॅक्यूम चेंबर वापरतात. ज्वलन टिकवून ठेवण्याच्या माध्यमाशिवाय, जेव्हा संपर्क वेगळे होतात तेव्हा चाप त्वरीत शांत होतो. याचा परिणाम खूप कॉम्पॅक्ट आणि लाइटवेट डिझाइनमध्ये होतो, दीर्घ देखभाल अंतरासह. तथापि, व्हॅक्यूम ब्रेकर्स साधारणतः 72 kV पर्यंतच्या व्होल्टेजपर्यंत मर्यादित असतात. उच्च व्होल्टेजसाठी, त्यांची रचना क्लिष्ट आणि महाग होते. ते सहसा वितरण सबस्टेशन आणि औद्योगिक अनुप्रयोगांमध्ये वापरले जातात. ट्रान्सफॉर्मर संरक्षणाचा मुख्य फायदा म्हणजे त्यांची गती आणि विश्वासार्हता, परंतु ते सामान्यत: ट्रान्समिशन सिस्टममध्ये आढळणाऱ्या उच्च व्होल्टेज पातळीसाठी योग्य नाहीत.

SF6 सर्किट ब्रेकर्स उच्च-व्होल्टेज अनुप्रयोगांसाठी आधुनिक मानकांचे प्रतिनिधित्व करा. हे ब्रेकर्स सल्फर हेक्साफ्लोराइड वायू वापरतात, ज्यामध्ये अपवादात्मक इन्सुलेट आणि आर्क-शमन गुणधर्म असतात. वायू संकुचित केला जातो आणि तो थंड करण्यासाठी आणि विद्युतप्रवाह खंडित करण्यासाठी कंस ओलांडून उडवला जातो. SF6 सर्किट ब्रेकर्समध्ये खूप जास्त व्यत्यय आणण्याची क्षमता असते आणि ते सर्वोच्च ट्रांसमिशन व्होल्टेजवर प्रभावीपणे कार्य करू शकतात. त्यांच्याकडे खूप कमी देखभाल आवश्यकता देखील आहेत. आमचा कारखाना लुगाओ पॉवर कंपनी, लि. 15 वर्षांहून अधिक काळ SF6 हाय व्होल्टेज सर्किट ब्रेकरच्या निर्मितीमध्ये विशेष आहे, आणि जास्तीत जास्त विश्वासार्हता सुनिश्चित करण्यासाठी आम्ही डिझाइन सुधारित केले आहे. खालील तक्त्यामध्ये या तीन प्रकारांचे तुलनात्मक विश्लेषण दिले आहे.

आधुनिक ट्रान्सफॉर्मर संरक्षणासाठी, SF6 हाय व्होल्टेज सर्किट ब्रेकर हे त्याच्या उत्कृष्ट कार्यप्रदर्शन, विश्वासार्हता आणि कमी देखभाल आवश्यकतांमुळे बहुतेक उच्च-व्होल्टेज अनुप्रयोगांसाठी शिफारस केलेले पर्याय आहे. आमच्या कारखान्याने हजारो SF6 युनिट्सचे उत्पादन केले आहे जे सध्या जगभरातील गंभीर ट्रान्सफॉर्मरचे संरक्षण करत आहेत. SF6 तंत्रज्ञान सर्वात मजबूत संरक्षण प्रदान करते आणि हे तंत्रज्ञान आहे जे आम्ही लुगाओ येथे विकसित आणि परिष्कृत करत आहोत.

कोणते तांत्रिक मापदंड उच्च-कार्यक्षमता सर्किट ब्रेकर परिभाषित करतात?

उच्च व्होल्टेज सर्किट ब्रेकरद्वारे प्रदान केलेले संरक्षण खरोखर समजून घेण्यासाठी, तुम्हाला त्याची मुख्य तांत्रिक वैशिष्ट्ये पाहण्याची आवश्यकता आहे. हे पॅरामीटर्स केवळ डेटाशीटवरील संख्या नाहीत; ते मेट्रिक्स आहेत जे ट्रान्सफॉर्मरचे संरक्षण करण्यासाठी डिव्हाइसची क्षमता परिभाषित करतात. रेटेड व्होल्टेज, रेटेड करंट, रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट आणि रेटेड शॉर्ट-सर्किट मेकिंग करंट ही प्राथमिक वैशिष्ट्ये आहेत. हे पॅरामीटर्स, ऑपरेटिंग वेळ आणि ट्रान्झिएंट रिकव्हरी व्होल्टेज (TRV) क्षमतेसह एकत्रित, सर्किट ब्रेकरच्या कार्यप्रदर्शन लिफाफा परिभाषित करतात. Lugao Power Co., Ltd. मध्ये, आमच्याकडे आमच्या प्रत्येक उच्च व्होल्टेज सर्किट ब्रेकर मॉडेलसाठी तांत्रिक मापदंडांचा सर्वसमावेशक संच आहे आणि आम्ही विशिष्ट ग्राहकांच्या गरजा पूर्ण करण्यासाठी त्यांना सानुकूलित करू शकतो.

रेट केलेले व्होल्टेज हे सर्वोच्च व्होल्टेज आहे ज्यासाठी सर्किट ब्रेकर डिझाइन केले आहे. हे कमीतकमी सिस्टम व्होल्टेज असणे आवश्यक आहे.रेट केलेले वर्तमान ब्रेकर जास्त गरम न करता वाहून नेणारा सतत प्रवाह आहे. हे ट्रान्सफॉर्मरच्या सामान्य लोड करंटच्या समान किंवा जास्त असणे आवश्यक आहे.रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट ब्रेकर व्यत्यय आणू शकणारा कमाल फॉल्ट करंट आहे. ट्रान्सफॉर्मर संरक्षणासाठी हे सर्वात महत्वाचे पॅरामीटर आहे. ट्रान्सफॉर्मरमधून वाहू शकणारा जास्तीत जास्त संभाव्य फॉल्ट करंट हाताळण्यासाठी ते पुरेसे उच्च असणे आवश्यक आहे. जर सर्किट ब्रेकरचे ब्रेकिंग करंट रेटिंग खूप कमी असेल, तर ते उच्च-करंट फॉल्टमध्ये व्यत्यय आणू शकत नाही, ज्यामुळे ट्रान्सफॉर्मरचा नाश होतो.रेटेड शॉर्ट-सर्किट मेकिंग करंट ब्रेकर बंद करू शकणारा कमाल पीक करंट आहे, जे अशा ऍप्लिकेशन्समध्ये महत्वाचे आहे जेथे ब्रेकर एखाद्या फॉल्टवर बंद केला जाऊ शकतो. ट्रिप सिग्नल मिळाल्यानंतर ब्रेकर उघडण्यास लागणारा वेळ म्हणजे ऑपरेटिंग वेळ. ट्रान्सफॉर्मरच्या संरक्षणासाठी, वेगवान ऑपरेटिंग वेळ नेहमीच चांगला असतो, कारण ते फॉल्ट दरम्यान ट्रान्सफॉर्मरमध्ये विसर्जित होणारी उर्जा मर्यादित करते. ट्रान्झिएंट रिकव्हरी व्होल्टेज (TRV) हा विद्युतप्रवाह खंडित झाल्यानंतर लगेच सर्किट ब्रेकर संपर्कांमध्ये दिसणारा व्होल्टेज आहे. टीआरव्ही वेव्हफॉर्म सिस्टमच्या इंडक्टन्स आणि कॅपेसिटन्सद्वारे निर्धारित केले जाते. सर्किट ब्रेकर हा TRV प्रतिबंधित न करता सहन करण्यास सक्षम असणे आवश्यक आहे.

खालील तक्त्यामध्ये सबस्टेशन वातावरणात वापरल्या जाणाऱ्या हाय व्होल्टेज सर्किट ब्रेकरसाठी ठराविक तांत्रिक बाबींचा सारांश दिला आहे.

योग्य पॅरामीटर्ससह उच्च व्होल्टेज सर्किट ब्रेकरची निवड करणे हे क्षुल्लक काम नाही. यासाठी ट्रान्सफॉर्मरच्या फॉल्ट करंटचे तपशीलवार विश्लेषण आवश्यक आहे, जे सिस्टम प्रतिबाधा आणि ट्रान्सफॉर्मरच्या रेटिंगद्वारे निर्धारित केले जाते. पॅरामीटर्सचा अतिरेक केल्याने जास्त खर्च होतो आणि अनावश्यक अति-विशिष्टीकरण होते. त्यांना कमी लेखल्याने आपत्तीजनक अपयश येऊ शकते. लुगाओ पॉवर कंपनी, लि. मधील आमची अभियांत्रिकी टीम. आमच्या ग्राहकांना त्यांच्या विशिष्ट ट्रान्सफॉर्मर संरक्षण गरजांसाठी योग्य उच्च व्होल्टेज सर्किट ब्रेकर निवडण्यात मदत करून त्यांना तपशीलवार तांत्रिक सहाय्य प्रदान करते.

मॉडर्न कंट्रोल आणि मॉनिटरिंग सर्किट ब्रेकरची प्रभावीता कशी वाढवते?

हाय व्होल्टेज सर्किट ब्रेकर आता फक्त एक यांत्रिक स्विच नाही. आधुनिक आवृत्त्या अत्याधुनिक नियंत्रण आणि देखरेख प्रणालींसह एकत्रित केल्या आहेत ज्या ट्रान्सफॉर्मरचे संरक्षण करण्यासाठी त्यांची प्रभावीता लक्षणीयरीत्या वाढवतात. या प्रणाली ब्रेकरची मज्जासंस्था आहेत, जी रिअल-टाइम फीडबॅक, डायग्नोस्टिक्स आणि बदलत्या परिस्थितीशी जुळवून घेण्याची क्षमता प्रदान करतात. या तंत्रज्ञानाचा मुख्य भाग म्हणजे संरक्षण रिले, एक उपकरण जे सतत ट्रान्सफॉर्मर आणि ग्रिडमधून वर्तमान आणि व्होल्टेज सिग्नलचे निरीक्षण करते. जेव्हा ते दोष शोधते, तेव्हा ते ब्रेकरच्या ऑपरेटिंग यंत्रणेला ट्रिप सिग्नल पाठवते. रिले ही बुद्धिमत्ता आहे जी कधी ऑपरेट करायची हे ठरवते आणि सर्किट ब्रेकर हा स्नायू आहे जो क्रिया करतो. रिलेशिवाय, ब्रेकर आंधळा आहे. ब्रेकरशिवाय, रिले नपुंसक आहे. या दोन प्रणालींचे एकत्रीकरण आधुनिक ट्रान्सफॉर्मर संरक्षण इतके प्रभावी बनवते.

आधुनिक संरक्षण रिले अत्याधुनिक अल्गोरिदमसह प्रोग्राम केले जाऊ शकतात जे विविध प्रकारच्या दोषांमध्ये फरक करतात, जसे की शॉर्ट सर्किट, ग्राउंड फॉल्ट किंवा ओव्हरलोड. ही बुद्धिमत्ता उपद्रव ट्रिपिंगला प्रतिबंधित करते, जेथे ब्रेकर नॉन-क्रिटिकल इव्हेंटसाठी उघडतो, जो स्थिर वीज पुरवठा राखण्यासाठी महत्त्वपूर्ण आहे. ते संप्रेषण प्रोटोकॉल देखील वापरतात, जसे की IEC 61850, सबस्टेशनमधील इतर रिलेसह माहिती सामायिक करण्यासाठी, समन्वयित संरक्षण योजना सक्षम करते. हे संप्रेषण प्रणालीला नेटवर्कचा फक्त प्रभावित भाग वेगळे करण्याची परवानगी देते, आउटेजचा प्रभाव कमी करते. ट्रान्सफॉर्मरसाठी, याचा अर्थ असा की जर दोष दुय्यम बाजूस असेल, तर प्राथमिक ब्रेकर दुय्यम ब्रेकर साफ करण्यात अयशस्वी झाल्यानंतरच ट्रिप करण्यासाठी डिझाइन केले जाऊ शकते, संरक्षणाचा बॅकअप स्तर प्रदान करते.

रिलेच्या पलीकडे, आधुनिक सर्किट ब्रेकर्स देखील कंडिशन मॉनिटरिंग सेन्सर्ससह सुसज्ज आहेत. हे सेन्सर ऑपरेटिंग वेळ, संपर्कांचा प्रवास, गॅसचा दाब (SF6 ब्रेकर्ससाठी) आणि संपर्कांचे तापमान यासारखे पॅरामीटर्स मोजतात. सर्किट ब्रेकरच्या आरोग्याचे निदानात्मक मूल्यांकन देण्यासाठी हा डेटा सतत गोळा केला जातो आणि त्याचे विश्लेषण केले जाते. डेटाचा वापर अयशस्वी होण्याआधी अंदाज लावण्यासाठी केला जाऊ शकतो, सक्रिय देखभाल सक्षम करते ज्यामुळे डिव्हाइसचे आयुष्य लक्षणीयरीत्या वाढू शकते. ट्रान्सफॉर्मर संरक्षण सर्किट ब्रेकरसाठी, याचा अर्थ ब्रेकरची प्रभावीता अधिक अंदाज आणि विश्वासार्ह आहे. Lugao Power Co., Ltd. येथे, आम्ही आमच्या उच्च व्होल्टेज सर्किट ब्रेकर उत्पादनांसाठी एक मालकी स्थिती निरीक्षण प्रणाली विकसित केली आहे. ही प्रणाली आमच्या ग्राहकांना त्यांच्या ब्रेकरच्या स्वास्थ्याचे संपूर्ण दृश्य प्रदान करते, त्यांना अधिक प्रभावीपणे देखभालीचे नियोजन करण्याची अनुमती देते आणि अनियोजित आउटेजचा धोका कमी होतो. आमच्या सर्किट ब्रेकर्सच्या भौतिक मजबुतीला आधुनिक मॉनिटरिंगच्या डायग्नोस्टिक पॉवरसह एकत्रित करून, आम्ही एक संरक्षण उपाय ऑफर करण्यास सक्षम आहोत जे केवळ विश्वसनीयच नाही तर बुद्धिमान देखील आहे.

वारंवार विचारले जाणारे प्रश्न (FAQ)

प्रश्न 1: हाय व्होल्टेज सर्किट ब्रेकरला फॉल्ट उघडण्यासाठी आणि साफ करण्यासाठी किती वेळ लागतो?

उत्तर: आधुनिक हाय व्होल्टेज सर्किट ब्रेकरसाठी, एकूण क्लिअरिंग वेळ-फॉल्ट करंटच्या सुरुवातीपासून कंसच्या अंतिम व्यत्ययापर्यंत-सामान्यत: 30 आणि 50 मिलीसेकंद दरम्यान असतो. मानवी डोळ्यांचे पारणे फेडण्याइतकी ही वेळ आहे. ट्रान्सफॉर्मरला जास्त गरम होण्यापासून रोखण्यासाठी आणि उर्वरित ग्रिडचे फॉल्ट करंटपासून संरक्षण करण्यासाठी सर्किट ब्रेकर पुरेसे वेगाने उघडले पाहिजे. Lugao Power Co., Ltd. मधील आमची हाय व्होल्टेज सर्किट ब्रेकर उत्पादने. ट्रान्सफॉर्मर प्रभावीपणे संरक्षित आहे याची खात्री करून, या जलद उघडण्याच्या वेळा साध्य करण्यासाठी इंजिनियर केलेले आहेत.

प्रश्न 2: सर्किट ब्रेकर आणि डिस्कनेक्ट स्विचमध्ये काय फरक आहे?

उत्तर: सर्किट ब्रेकर हे दोष प्रवाहात व्यत्यय आणण्यासाठी आणि उपकरणांचे संरक्षण करण्यासाठी डिझाइन केलेले आहे. डिस्कनेक्ट स्विच हे सर्किटला मेंटेनन्ससाठी वेगळे करण्यासाठी डिझाइन केलेले आहे आणि फॉल्ट करंट ब्रेक करण्यासाठी रेट केलेले नाही. डिस्कनेक्ट स्विच फक्त तेव्हाच चालवला जातो जेव्हा सर्किट डी-एनर्जाइज केले जाते, सामान्यतः सर्किट ब्रेकर उघडल्यानंतर. सर्किट ब्रेकर हे सक्रिय संरक्षण साधन आहे, तर डिस्कनेक्ट स्विच हे अलगावसाठी सुरक्षा साधन आहे. दोन्ही सुरक्षित आणि कार्यक्षम सबस्टेशनसाठी आवश्यक आहेत, परंतु ते खूप भिन्न भूमिका बजावतात.

प्रश्न 3: उच्च व्होल्टेज सर्किट ब्रेकर किती वेळा राखला पाहिजे?

उत्तर: देखभाल मध्यांतर ब्रेकरच्या प्रकारावर आणि निर्मात्याच्या शिफारसींवर अवलंबून असते. SF6 हाय व्होल्टेज सर्किट ब्रेकरसाठी, देखभाल साधारणपणे दर 10 ते 15 वर्षांनी किंवा ठराविक ऑपरेशन्सनंतर, जे आधी येईल ते आवश्यक असते. यामध्ये SF6 गॅस प्रेशर, ऑपरेटिंग यंत्रणा आणि संपर्क स्थिती तपासणे समाविष्ट आहे. व्हॅक्यूम ब्रेकर्ससाठी, मध्यांतर आणखी जास्त असू शकते. आमचा कारखाना लुगाओ पॉवर कंपनी, लि. आमच्या सर्व उच्च व्होल्टेज सर्किट ब्रेकर उत्पादनांसाठी तपशीलवार देखभाल वेळापत्रक आणि शिफारसी प्रदान करते, आमच्या ग्राहकांना त्यांचे ऑपरेशनल आयुष्य वाढविण्यात मदत करते.

प्रश्न 4: फॉल्ट दरम्यान हाय व्होल्टेज सर्किट ब्रेकर उघडण्यात अयशस्वी झाल्यास काय होईल?

उत्तर: सर्किट ब्रेकर उघडण्यात अयशस्वी झाल्यास, "ब्रेकर फेल्युअर प्रोटेक्शन" म्हणून ओळखली जाणारी बॅकअप संरक्षण प्रणाली कार्य करेल. हे सामान्यत: त्याच बसला जोडलेले इतर सर्व सर्किट ब्रेकर्स ट्रिप करेल, सबस्टेशनचा संपूर्ण भाग वेगळा करेल. आपत्तीजनक बिघाड टाळण्यासाठी हा शेवटचा उपाय आहे आणि त्याचा परिणाम मोठ्या प्रमाणात वीज खंडित होण्यास होतो. म्हणूनच प्राथमिक उच्च व्होल्टेज सर्किट ब्रेकरची विश्वासार्हता खूप महत्त्वाची आहे आणि आम्ही Lugao Power Co.,Ltd. आमच्या उत्पादन प्रक्रियेत गुणवत्ता आणि चाचणीवर इतका जोर द्या.

प्रश्न 5: ट्रान्सफॉर्मरला अंतर्गत दोषांपासून वाचवण्यासाठी हाय व्होल्टेज सर्किट ब्रेकर वापरता येईल का?

उत्तर: होय, परंतु यासाठी विभेदक संरक्षण रिले आवश्यक आहे. हा रिले ट्रान्सफॉर्मरमध्ये प्रवेश करणारा आणि सोडणारा प्रवाह मोजतो. सामान्य स्थितीत, हे प्रवाह समान असतात. अंतर्गत दोष असल्यास, प्रवाह भिन्न असतील आणि रिले उच्च व्होल्टेज सर्किट ब्रेकरला ट्रिप करेल. अंतर्गत ट्रान्सफॉर्मर फॉल्टसाठी हे प्राथमिक संरक्षण आहे. आमची हाय व्होल्टेज सर्किट ब्रेकर सोल्यूशन्स डिफरेंशियल प्रोटेक्शन स्कीम्सशी पूर्णपणे सुसंगत होण्यासाठी डिझाइन केलेले आहेत.

निष्कर्ष

उच्च व्होल्टेज सर्किट ब्रेकर हा केवळ उपकरणाचा तुकडा नाही; तो पॉवर ट्रान्सफॉर्मर आणि विस्ताराने संपूर्ण पॉवर ग्रिडचा आवश्यक संरक्षक आहे. हे एकमेव उपकरण आहे जे आपत्तीजनक दोष शोधू शकते आणि मोठ्या प्रवाहांना अडथळा आणू शकते जे अन्यथा ट्रान्सफॉर्मर नष्ट करेल. आधुनिक हाय व्होल्टेज सर्किट ब्रेकर, विशेषत: SF6 तंत्रज्ञान ज्यामध्ये आम्ही Lugao Power Co., Ltd. मध्ये विशेष आहोत, एक अत्याधुनिक, बुद्धिमान आणि अत्यंत विश्वासार्ह घटक म्हणून विकसित झाला आहे. त्याची रचना भौतिकशास्त्र, प्रगत सामग्री आणि अचूक उत्पादन यांचे मिश्रण आहे, हे सर्व अत्यंत गंभीर परिस्थितीत ट्रान्सफॉर्मर संरक्षित आहे याची खात्री करण्यासाठी एकत्रितपणे कार्य करतात. ट्रान्सफॉर्मर ही सबस्टेशनमधील सर्वात महाग आणि गंभीर मालमत्ता असते आणि त्याचे संरक्षण संधीवर सोडले जाऊ शकत नाही. यासाठी सर्किट ब्रेकर आवश्यक आहे जो फक्त वेगवान नाही, परंतु विश्वासार्ह, पुनरावृत्ती करण्यायोग्य आणि अंदाज लावता येईल.

Lugao Power Co., Ltd. येथे, ग्रिडची विश्वासार्हता सुनिश्चित करण्यात आमची उच्च व्होल्टेज सर्किट ब्रेकर उत्पादने किती महत्त्वाची भूमिका बजावतात हे आम्हाला समजते. म्हणूनच आम्ही संशोधन, विकास आणि गुणवत्ता नियंत्रणामध्ये खूप मोठी गुंतवणूक करतो. आमचा कारखाना सर्किट ब्रेकर तयार करण्यासाठी समर्पित आहे जे केवळ सर्वात कठोर आंतरराष्ट्रीय मानकांची पूर्तता करत नाहीत तर त्यापेक्षा जास्त आहेत. तुम्ही तुमचे ट्रान्सफॉर्मर संरक्षण अपग्रेड करू इच्छित असाल किंवा तुम्ही नवीन सबस्टेशनची योजना करत असाल, तर आम्ही तुम्हाला आमच्याशी संपर्क साधण्यासाठी आमंत्रित करतो. तुमच्या विशिष्ट गरजा आणि आमचे हाय व्होल्टेज सर्किट ब्रेकर सोल्यूशन्स तुम्हाला आवश्यक असलेले संरक्षण कसे प्रदान करू शकतात यावर चर्चा करूया.लुगाओ पॉवर कंपनी, लिमिटेडशी संपर्क साधा. आजकोणत्याही बंधनाशिवाय सल्लामसलत करण्यासाठी आणि खरोखर विश्वासार्ह हाय व्होल्टेज सर्किट ब्रेकर तुमच्या ट्रान्सफॉर्मरच्या संरक्षणासाठी काय फरक करू शकतो ते शोधा.
