इनडोअर आणि आउटडोअर हाय-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर्समध्ये काय फरक आहेत?

आधुनिक वीज वितरण प्रणालींमध्ये, व्हॅक्यूम सर्किट ब्रेकर (VCBs) ही वीज पुरवठा सुरक्षितता आणि स्थिरता सुनिश्चित करण्यासाठी महत्त्वपूर्ण उपकरणे आहेत. त्यांचे मुख्य कार्य त्वरीत विद्युत् प्रवाहात व्यत्यय आणणे आणि दोष दरम्यान रेषा विलग करणे, उपकरणांचे नुकसान आणि मोठ्या प्रमाणात वीज आउटेज टाळणे आहे. तथापि, अनेक खरेदी आणि अभियांत्रिकी कर्मचारी मॉडेल निवडताना घरातील आणि बाहेरील VCB मधील फरकांबद्दल अनेकदा गोंधळलेले असतात. जरी दोन्ही व्हॅक्यूम आर्क-विझवण्याचे तंत्रज्ञान वापरतात, तरीही डिझाइनमध्ये इतके महत्त्वपूर्ण फरक का आहेत? आणि प्रकल्पाच्या परिस्थितीवर आधारित कसे निवडावे?

एक व्यावसायिक उर्जा उपकरणे निर्माता म्हणून, लुगाओ पॉवर, इनडोअर आणि आउटडोअर व्हॅक्यूम सर्किट ब्रेकर उत्पादने एकत्र करून, तुम्हाला योग्य उपकरणे सहजपणे निवडण्यात मदत करण्यासाठी दोन्हीमधील मुख्य फरक, डिझाइन वैशिष्ट्ये आणि लागू परिस्थिती तोडते.

व्हॅक्यूम सर्किट ब्रेकर (VCB) म्हणजे काय?

व्हॅक्यूम सर्किट ब्रेकर व्हॅक्यूमचा वापर कंस-विझवणारे माध्यम आणि इन्सुलेट माध्यम म्हणून करतात. इलेक्ट्रिक आर्क विझवण्यासाठी ते व्हॅक्यूम वातावरण वापरतात, ज्यामुळे सर्किट नियंत्रित आणि संरक्षित होते. हे तेल किंवा SF6 गॅसचा वापर टाळते, ते अधिक सुरक्षित आणि पर्यावरणास अनुकूल बनवते. ते पॉवर प्लांट्स आणि सबस्टेशन्समध्ये मोठ्या प्रमाणावर वापरले जातात, विशेषत: वारंवार ऑपरेशनची आवश्यकता असलेल्या अनुप्रयोगांमध्ये.

त्यांना वेगळे करण्याचा सर्वात मूलभूत मार्ग म्हणजे त्यांच्या स्थापनेचे वातावरण. व्हॅक्यूम सर्किट ब्रेकर्स मुख्यतः दोन श्रेणींमध्ये विभागलेले आहेत: इनडोअर हाय-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर्स: बंद आणि नियंत्रित इनडोअर वातावरणात वापरण्यासाठी योग्य, मानक स्विचगियरशी सुसंगत आणि स्थिर इनडोअर ऑपरेटिंग परिस्थिती पूर्ण करणे.

आउटडोअर हाय-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर: प्रतिकूल हवामानाची चिंता न करता, विविध अनिश्चित बाह्य वातावरणात वापरण्यासाठी योग्य.

इनडोअर असो वा आउटडोअर, हाय-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर्स समान कोर कंस-विझवण्याचे तत्त्व सामायिक करतात, परंतु त्यांची रचना, संरक्षण आणि इन्सुलेशन डिझाइन पूर्णपणे भिन्न परिस्थितीनुसार सानुकूलित केले जातात.

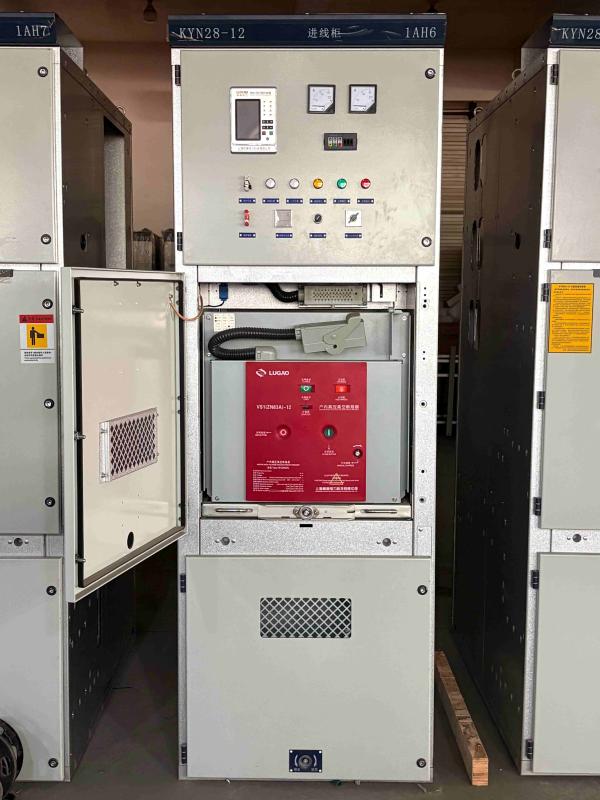

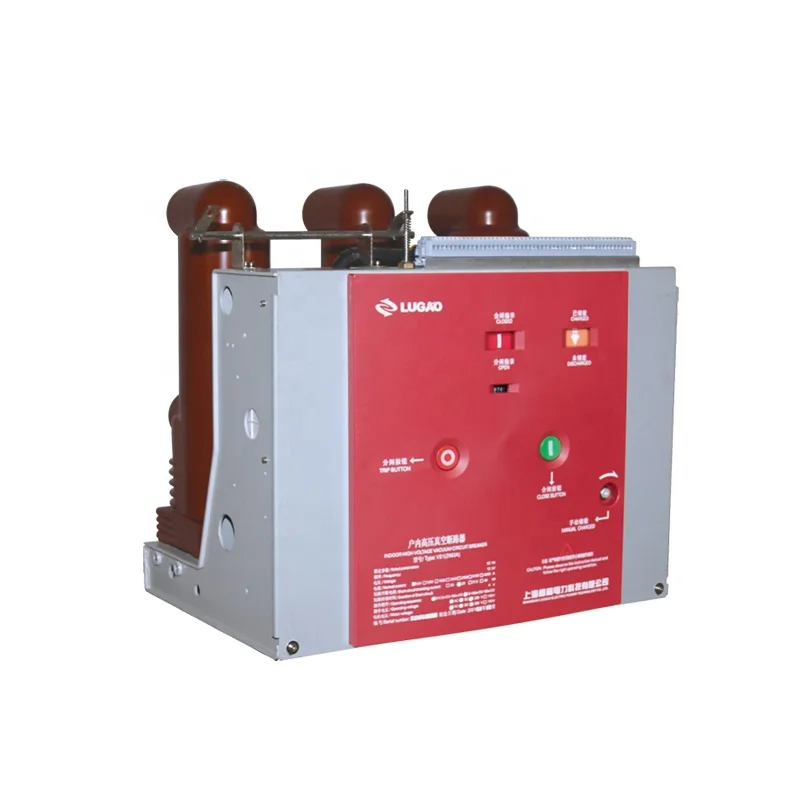

इनडोअर व्हॅक्यूम सर्किट ब्रेकर्स (VS1 मालिका)

इनडोअर व्हीसीबी हा सर्किट ब्रेकरचा सर्वात सामान्य प्रकार आहे, जो सामान्यत: स्विचगियर आणि इनडोअर सबस्टेशन सारख्या बंदिस्त जागांवर स्थापित केला जातो. लुगाओ पॉवरचे इनडोअर व्हॅक्यूम सर्किट ब्रेकर हे कॅबिनेट-माउंट केलेल्या डिझाइनचे एक विशिष्ट उदाहरण आहेत. ऑपरेटिंग मेकॅनिझम सर्किट ब्रेकर बॉडीमध्ये समाकलित केले जाते, ज्यामुळे ते केवळ एक निश्चित स्थापना युनिट म्हणूनच नव्हे तर ट्रॉली युनिट तयार करण्यासाठी समर्पित प्रोपल्शन यंत्रणेसह देखील वापरले जाऊ शकते. सर्किट ब्रेकर लघुकरण आणि देखभाल-मुक्त ऑपरेशन साध्य करण्यासाठी मुख्य सर्किट विभाग अखंडपणे सीलबंद खांबाचा वापर करू शकतो. हे KYN28A-12 सारख्या स्विचगियरसह सुसज्ज केले जाऊ शकते आणि निश्चित-प्रकार युनिट्स XGN मालिका निश्चित-प्रकार स्विचगियरसह सुसज्ज असू शकतात.

डिझाइन वैशिष्ट्ये

1. कॉम्पॅक्ट मॉड्यूलर स्ट्रक्चर, स्टँडर्ड स्विचगियरशी जुळवून घेण्यायोग्य

इनडोअर VCB चे परिमाण KYN28 सारख्या मानक स्विचगियरच्या परिमाणांनुसार काटेकोरपणे डिझाइन केलेले आहेत. हे मॉड्यूलर फ्रेम स्ट्रक्चरचा अवलंब करते, जे इंस्टॉलेशनसाठी कॅबिनेटमध्ये थेट एम्बेड करण्यास परवानगी देते, घरातील वीज वितरण जागेचा जास्तीत जास्त वापर करते. लुगाओचे इनडोअर व्हॅक्यूम सर्किट ब्रेकर व्हॅक्यूम इंटरप्टर, ऑपरेटिंग मेकॅनिझम आणि कंट्रोल युनिट एकत्रित करते. फ्रंट पॅनल ऑपरेटरद्वारे सोयीस्कर ऑपरेशन आणि मॉनिटरिंगसाठी ओपनिंग आणि क्लोजिंग बटणे आणि स्टेटस इंडिकेटर लाइट्ससह सुसज्ज आहे.

2. मूलभूत संरक्षण रेटिंग, स्वच्छ घरातील वातावरणासाठी योग्य

ते कोरड्या, पाऊस-मुक्त आणि अतिनील-मुक्त इनडोअर वातावरणात स्थापित केल्यामुळे, इनडोअर VCB चे संरक्षण रेटिंग सामान्यत: IP20~IP40 असते, ज्याला फक्त बोटांनी आणि साधनांच्या अपघाती संपर्कापासून आणि कमी प्रमाणात धुळीपासून संरक्षण आवश्यक असते, कठोर हवामानाचा सामना न करता.

3. इपॉक्सी राळ इन्सुलेशन स्ट्रक्चर, कॅबिनेट ऑपरेटिंग परिस्थितीसाठी योग्य

इनडोअर VCB चा चाप-विझवणारा चेंबर इपॉक्सी रेझिन स्लीव्हजने आच्छादित आहे, फेज-टू-फेज आणि फेज-टू-ग्राउंड इन्सुलेशन प्रदान करते, स्विचगियरच्या आत कोरड्या आणि स्वच्छ वातावरणासाठी योग्य आहे. हे आकारात कॉम्पॅक्ट आहे आणि विश्वसनीय इन्सुलेशन प्रदान करते.

4. स्विचगियरद्वारे सुरक्षितता अलगाव प्राप्त केला

इनडोअर व्हीसीबीमध्ये स्वतःच दृश्यमान डिस्कनेक्टर स्विच नाही; सेफ्टी आयसोलेशन फंक्शन ग्राउंडिंग स्विच आणि स्विचगियरच्या डिस्कनेक्टर स्विचद्वारे प्राप्त केले जाते, सर्वसमावेशक कॅबिनेट इंटरलॉकिंग संरक्षणासह परिस्थितीसाठी योग्य.

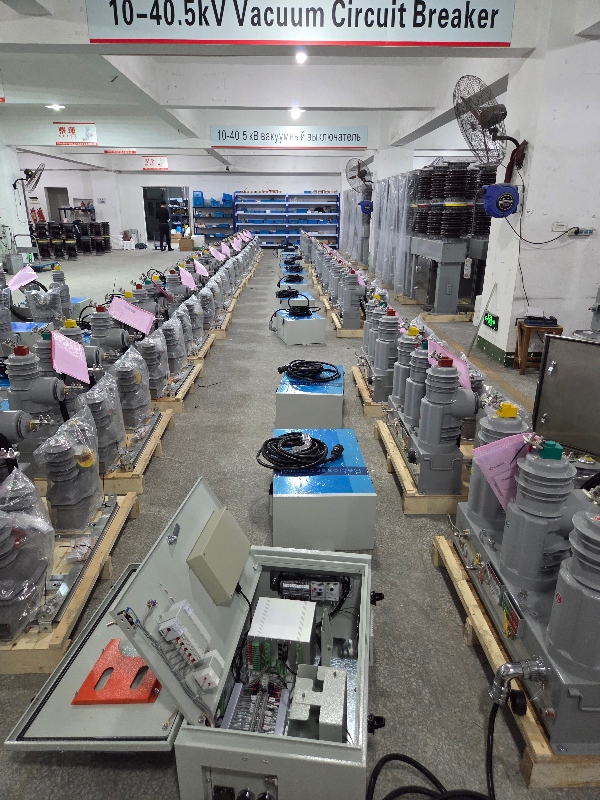

आउटडोअर व्हॅक्यूम सर्किट ब्रेकर्स (ZW32 मालिका)

कारण आउटडोअर VCB ला ऊन आणि पाऊस, कमाल तापमानातील फरक आणि धूळ प्रदूषण यांसारख्या परिस्थितींना सामोरे जाण्यासाठी, दीर्घ कालावधीसाठी घराबाहेर उघडणे आवश्यक आहे, त्यांची रचना टिकाऊपणा आणि संरक्षणावर जोर देते. लुगाओ इलेक्ट्रिकचे आउटडोअर व्हीसीबी त्यांचे लहान आकार, हलके वजन, अँटी-कंडेन्सेशन गुणधर्म आणि देखभाल-मुक्त ऑपरेशनद्वारे वैशिष्ट्यीकृत आहेत:

डिझाइन वैशिष्ट्ये

1. हाय-सीलिंग थ्री-फेज पोस्ट-टाइप पूर्णपणे संलग्न संरचना

आउटडोअर व्हॅक्यूम सर्किट ब्रेकर्स पूर्णपणे सीलबंद डिझाइनचा अवलंब करतात, IP65 आणि त्यावरील संरक्षण पातळी प्राप्त करतात. ते पूर्णपणे जलरोधक, धूळरोधक आणि कंडेन्सेशन-विरोधी आहेत, ज्यामुळे पाऊस, बर्फ आणि धूळयुक्त वातावरणात दीर्घ कालावधीसाठी स्थिर कार्य करता येते. ते उच्च तापमान, अतिनील विकिरण आणि वृद्धत्वास देखील प्रतिरोधक असतात, बाहेरच्या हवामानातील बदलांमुळे प्रभावित होत नाहीत.

2. मोठा क्रीपेज अंतर सिलिकॉन रबर इन्सुलेटिंग बुशिंग्ज

आउटडोअर व्हॅक्यूम सर्किट ब्रेकर्स मोठ्या क्रिपेज अंतरावरील सिलिकॉन रबर (किंवा सिरेमिक) छत्री-स्कर्ट प्रकारच्या इन्सुलेट बुशिंग्जचा वापर करतात. इनडोअर इपॉक्सी रेजिन बुशिंग्सच्या तुलनेत, हे जास्त क्रिपेज अंतर प्रदान करते, आर्द्र आणि प्रदूषित बाहेरील वातावरणात फ्लॅशओव्हर डिस्चार्ज प्रतिबंधित करते आणि अतिनील वृद्धत्वास उत्कृष्ट प्रतिकार देते.

3. सोयीस्कर आणि लवचिक ऑपरेशन सुरक्षितता सुनिश्चित करते. लुगाओचे आउटडोअर व्हॅक्यूम सर्किट ब्रेकर मॅन्युअली, इलेक्ट्रिकली किंवा रिमोट पद्धतीने ऑपरेट केले जाऊ शकतात. ते स्पष्टपणे दृश्यमान डिस्कनेक्शन प्रदान करतात, अतिरिक्त डिस्कनेक्ट स्विचची आवश्यकता न ठेवता देखभाल करताना विश्वसनीय विद्युत अलगाव सुनिश्चित करतात, त्यांना बंद स्विचगियरशिवाय बाह्य वातावरणासाठी योग्य बनवतात.

4. लवचिक प्रतिष्ठापन पर्याय बाह्य परिस्थितीशी जुळवून घेऊ शकतात. आउटडोअर व्हीसीबी विविध इन्स्टॉलेशन पद्धतींना समर्थन देतात, ज्यामध्ये पोल-माउंट केलेल्या आणि फ्लोअर-माउंट केलेल्या इन्स्टॉलेशनचा समावेश आहे, ज्यामुळे समर्पित इनडोअर डिस्ट्रिब्युशन रूमची आवश्यकता नाहीशी होते. हे त्यांना वारंवार ऑपरेशनची आवश्यकता असलेल्या स्थानांसाठी विशेषतः योग्य बनवते.

इनडोअर आणि आउटडोअर व्हॅक्यूम सर्किट ब्रेकर्समधील मुख्य फरकांची तुलना सारणी

तुमच्या प्रकल्पासाठी योग्य व्हॅक्यूम सर्किट ब्रेकर कसा निवडावा?

VCB निवडताना, तीन प्रमुख पैलूंवर लक्ष केंद्रित करा: स्थापना वातावरण, संरक्षण आवश्यकता आणि देखभाल परिस्थिती:

1. प्रतिष्ठापन वातावरणास प्राधान्य द्या. इनडोअर स्विचगियर किंवा डिस्ट्रिब्युशन रूम सारख्या बंदिस्त जागेत उपकरणे स्थापित केली असल्यास, एक इनडोअर व्हीसीबी पुरेसा आहे, कमी खर्च आणि उत्तम सुसंगतता प्रदान करते. तथापि, आउटडोअर ओव्हरहेड लाईन्स किंवा पोल-माउंट केलेल्या परिस्थितीसाठी, एक बाह्य VCB निवडणे आवश्यक आहे; अन्यथा, पाऊस, संक्षेपण आणि प्रदूषणामुळे उपकरणे लवकर खराब होतील.

2. पर्यावरणाच्या तीव्रतेचे मूल्यांकन करा. किनारी क्षेत्रे आणि रासायनिक औद्योगिक उद्याने यांसारख्या मोठ्या प्रमाणात प्रदूषित आणि संक्षारक वातावरणासाठी, अगदी घरातील वातावरणानेही उच्च-संरक्षण-स्तरीय इनडोअर VCBs ला प्राधान्य दिले पाहिजे. मोठ्या प्रमाणावर प्रदूषित बाहेरील भागात, मोठे क्रिपेज अंतर आणि दूषित बाहेरील व्हीसीबी निवडले पाहिजेत.

3. देखभाल गरजा विचारात घ्या. रिमोट आउटडोअर परिस्थितीसाठी, साइटवरील देखभाल अडचणी कमी करण्यासाठी इंटिग्रेटेड डिस्कनेक्ट स्विच आणि देखभाल-मुक्त डिझाइनसह आउटडोअर VCB ला प्राधान्य द्या. घरातील परिस्थितींसाठी, स्विचगियर कॉन्फिगरेशनवर आधारित योग्य इनडोअर VCB मॉडेल निवडा.

20 वर्षांहून अधिक उत्पादनाचा अनुभव असलेला कारखाना म्हणून, लुगाओ पॉवर तुमच्या प्रोजेक्टची व्होल्टेज पातळी, वर्तमान पॅरामीटर्स आणि इंस्टॉलेशन वातावरणाच्या आधारे सानुकूलित VCB निवड उपाय प्रदान करू शकते, ज्यामुळे तुम्हाला सर्वात योग्य उपकरणे जुळण्यास मदत होते.

FAQ: इनडोअर वि. आउटडोअर व्हॅक्यूम सर्किट ब्रेकर

1. खर्च वाचवण्यासाठी मी घराबाहेर VCB वापरू शकतो का?

याची शिफारस केलेली नाही. इनडोअर व्हॅक्यूम सर्किट ब्रेकरमध्ये बाहेरच्या वापरासाठी आवश्यक वैशिष्ट्ये नसतात, जसे की रेनप्रूफ, यूव्ही-प्रतिरोधक आणि प्रदूषण-प्रतिरोधक इन्सुलेशन. यामुळे सुरक्षिततेला धोका निर्माण होतो आणि वॉरंटी रद्द होईल.

2.समान VCB मॉडेल इनडोअर आणि आउटडोअर दोन्ही प्रकल्पांसाठी काम करू शकते?

ते अदलाबदल करण्यायोग्य नाहीत. जरी ते समान व्हॅक्यूम ब्रेकिंग तंत्रज्ञान वापरत असले तरी, त्यांचे यांत्रिक आणि इन्सुलेशन डिझाइन विशेषतः विशिष्ट वातावरणासाठी तयार केले जातात. चुकीचा प्रकार वापरल्याने अकाली नुकसान होऊ शकते आणि सुरक्षितता धोक्यात येऊ शकते.

3.आउटडोअर व्हीसीबींना देखभाल आवश्यक आहे का?

लुगाओचे आउटडोअर व्हॅक्यूम सर्किट ब्रेकर्स पूर्णपणे बंद केलेल्या संरचनेसह डिझाइन केलेले आहेत, जे कमी देखभाल किंवा देखभाल-मुक्त ऑपरेशनसाठी परवानगी देतात. तथापि, इन्सुलेटरच्या स्थितीची नियमित व्हिज्युअल तपासणी अजूनही शिफारसीय आहे.

4.10kV आणि 35kV साठी इनडोअर आणि आउटडोअर VCB साठी निवड लॉजिक्स समान आहेत का?

तर्क अगदी सारखाच आहे, प्रथम, स्थापना वातावरण निश्चित करा, व्होल्टेज पातळीची पर्वा न करता निवड तत्त्व अपरिवर्तित राहते.

5.दोन प्रकारच्या VCB मध्ये किमतीत मोठा फरक आहे का?

समान व्होल्टेज आणि वर्तमान वैशिष्ट्यांसाठी, बाहेरील व्हीसीबी इनडोअरपेक्षा जास्त महाग आहेत. याचे कारण असे की मैदानी मॉडेलमध्ये उच्च हवामान-प्रतिरोधक इन्सुलेशन, पूर्णपणे सीलबंद जलरोधक संरचना आणि जाड कवच वापरले जाते, परिणामी उत्पादन आणि साहित्याचा खर्च जास्त होतो.
