XL-21 पॉवर डिस्ट्रीब्युशन कॅबिनेटची संरचनात्मक वैशिष्ट्ये आणि देखभाल पद्धती काय आहेत?

स्ट्रक्चरल वैशिष्ट्ये

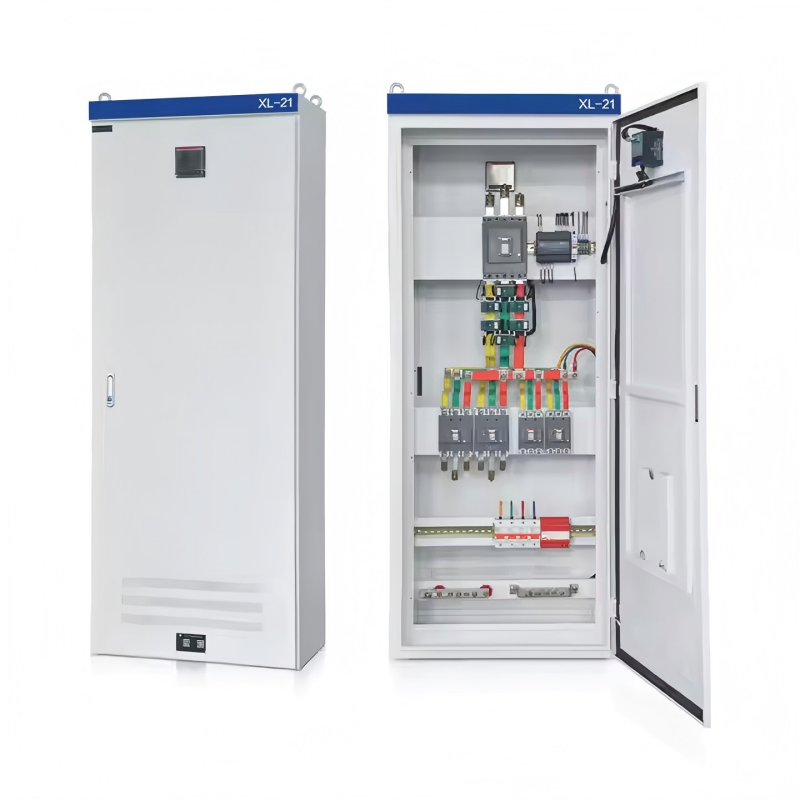

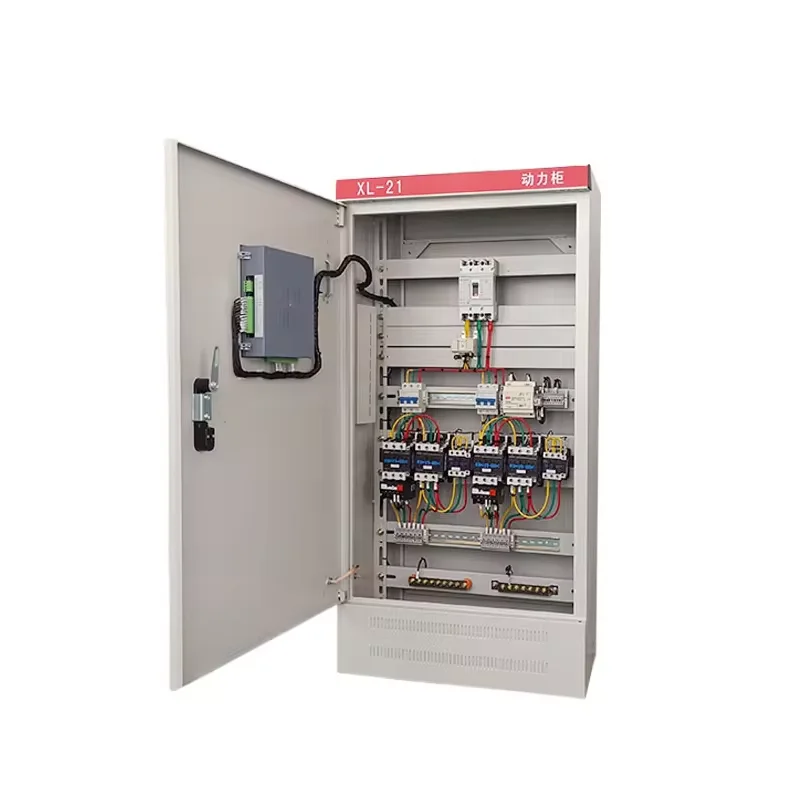

XL-21 लो-व्होल्टेज पॉवर डिस्ट्रिब्युशन कॅबिनेटचा वापर प्रामुख्याने औद्योगिक आणि खाण उद्योगांमध्ये थ्री-फेज, थ्री-वायर आणि थ्री-फेज, 50 Hz पर्यंत AC फ्रिक्वेन्सी आणि 500 ​​V पर्यंत व्होल्टेजसह चार-वायर प्रणाली वापरून वीज वितरणासाठी केला जातो. हे वाकलेल्या स्टीलच्या प्लेट्सपासून बांधलेले बंदिस्त आच्छादन आहे. चाकू स्विच ऑपरेटिंग हँडल वरच्या उजव्या समोरच्या स्तंभावर स्थित आहे, पॉवर स्विचिंग प्रदान करते. बसबार व्होल्टेज दर्शविण्यासाठी वितरण पॅनेलवर व्होल्टमीटर स्थापित केले आहे. समोरचा दरवाजा सहज तपासणी आणि देखभालीसाठी सर्व अंतर्गत घटक उघड करतो. हे वितरण कॅबिनेट अत्याधुनिक घटकांचा वापर करते, परिणामी कॉम्पॅक्ट डिझाइन, सुलभ देखभाल आणि लवचिक वायरिंग कॉन्फिगरेशन होते. शॉर्ट-सर्किट संरक्षणासाठी एअर सर्किट ब्रेकर्स आणि फ्यूज व्यतिरिक्त, कॅबिनेटमध्ये कॉन्टॅक्टर्स आणि थर्मल रिले देखील आहेत. समोरच्या दारात बटणे आणि इंडिकेटर लाइट आहेत.

वापर आणि देखभाल

• इन्स्टॉलेशन किंवा ओव्हरहाल केल्यानंतर, आणि चालू करण्यापूर्वी, पॉवर डिस्ट्रीब्युशन बॉक्सला खालील तपासणी आणि चाचण्या झाल्या पाहिजेत (ओव्हरहॉलनंतरच्या तपासण्या आणि चाचण्या या ओव्हरहॉलच्या स्वरूपावर अवलंबून असतात).

• पॉवर डिस्ट्रीब्युशन बॉक्समध्ये स्थापित केलेली इलेक्ट्रिकल उपकरणे आणि दुय्यम वायरिंग ड्रॉइंग आवश्यकतांनुसार आहेत हे तपासा.

• ऑपरेशनसाठी वापरलेले चाकूचे स्विचेस आणि सर्किट ब्रेकर्स लवचिक आणि चिकटलेले नाहीत हे तपासा.

• विद्युत उपकरणे चांगल्या संपर्कात आहेत आणि इच्छित ऑपरेटिंग आवश्यकता पूर्ण करतात हे तपासा.

• पॉवर डिस्ट्रीब्युशन बॉक्स परदेशी वस्तूंपासून मुक्त आहे आणि घटक सुरक्षित करणारे स्क्रू सैल नाहीत हे तपासा.

ऑपरेटिंग वातावरण

• सभोवतालचे तापमान: -50°C ते +40°C, 24 तासांपेक्षा जास्त सरासरी तापमान +36°C पेक्षा जास्त नाही;

• उंची: 2000m पेक्षा जास्त नाही;

• सापेक्ष आर्द्रता: +40°C च्या सभोवतालच्या हवेच्या आर्द्रतेवर 50% पेक्षा जास्त नाही;

                             कमी आर्द्रतेवर उच्च सापेक्ष आर्द्रतेला परवानगी आहे (उदा. 90% +20 डिग्री सेल्सिअस) आणि तापमानातील चढउतारांसाठी मध्यम संक्षेपणाची परवानगी आहे.

• यंत्र उभ्यापासून 5° पेक्षा जास्त झुकलेले नसावे. डिव्हाइस तीव्र कंपन, प्रभाव आणि गंज नसलेल्या ठिकाणी स्थापित केले जावे.
