MNS लो-व्होल्टेज काढता येण्याजोग्या स्विचगियरचे विविध प्रकार आणि डिझाइन काय आहेत?

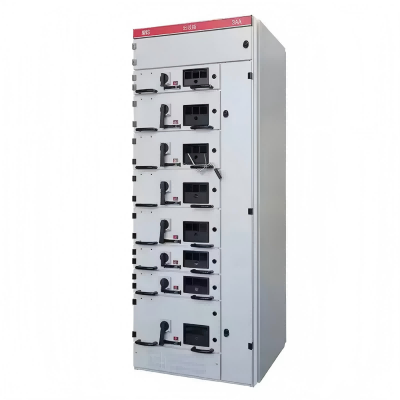

लुगावची MNS लो-व्होल्टेज काढता येण्याजोगी स्विचगियर फ्रेम 25 मिमी मॉड्यूलसह ​​सी-आकाराची सामग्री वापरते, जी कनेक्टरद्वारे जोडली जाते आणि विविध गरजा पूर्ण करण्यासाठी विविध कॅबिनेट संरचना आणि ड्रॉवर युनिट्स तयार करतात. MCC कॅबिनेट वर्धित सुरक्षिततेसाठी उच्च-शक्ती, ज्वाला-प्रतिरोधक अभियांत्रिकी प्लास्टिक घटकांचा वापर करते. शिवाय, फंक्शन पॅनेल विदेशी मॉडेल्समधून सुधारित केले जातात आणि 200 मिमी मॉड्यूलसह ​​एकत्र केले जातात, ज्यामुळे ते मिश्रित पीसी आणि एमसीसी कॅबिनेट डिझाइनसाठी अधिक योग्य बनतात. पैसे काढता येण्याजोग्या युनिट्स आणि कॅबिनेट बॉडीमध्ये एक विश्वासार्ह इंटरलॉकिंग डिव्हाइस आहे जे स्वीच एनर्जिज्ड असताना लोड स्विचिंग टाळण्यासाठी, सुरक्षितता वाढवते. पॅसिव्हेशन ट्रीटमेंटनंतर सामान्यतः कोल्ड-रोल्ड स्टील प्लेट्समधून कॅबिनेट एकत्र केले जाते, परंतु ॲल्युमिनियम-झिंक-लेपित स्टील प्लेट्स देखील वापरकर्त्याच्या आवश्यकतांनुसार वापरल्या जाऊ शकतात.

• स्विचगियरचे प्रकार

1. प्राप्त करणे आणि बस-बाइंडिंग कॅबिनेट

RMW1, CW1, NA1, DW45, CDW7, MT, आणि E मालिका सारखे विविध देशांतर्गत आणि आंतरराष्ट्रीय फ्रेम-प्रकारचे सर्किट ब्रेकर्स, रिसीव्हिंग किंवा बस-बाइंडिंग कार्ये प्रदान करण्यासाठी मुख्य स्विच म्हणून वापरले जातात. 2. पॉवर सेंटर कॅबिनेट (PC)

वीज वितरण विविध प्रकारचे घरगुती आणि आंतरराष्ट्रीय कॅबिनेट-माउंट सर्किट ब्रेकर्स वापरते, जसे की DW45, NA1, CDW7MT, आणि E-सिरीज.

3. मोटर कंट्रोल सेंटर (MCC)

मोठ्या आणि लहान ड्रॉर्सचे बनलेले, प्रत्येक सर्किटचे मुख्य स्विच उच्च-ब्रेकिंग-क्षमतेचे मोल्डेड केस सर्किट ब्रेकर किंवा फ्यूजसह रोटरी लोड स्विच वापरते.

4. प्रतिक्रियाशील शक्ती भरपाई कॅबिनेट

• ड्रॉवर प्रकार

पाच आकार उपलब्ध आहेत, सर्व 8E (200mm) उंचीवर आधारित आहेत. मॉड्युलर डिझाइनमुळे 1800 मिमी प्रभावी घटक स्थापनेची उंची शक्य होते, परिणामी कॅबिनेट लेआउट अधिक सुव्यवस्थित आणि सौंदर्यदृष्ट्या सुखकारक बनते. •8E/4: 200 मिमी उंच, 150 मिमी रुंद आणि 400 मिमी खोल असलेल्या जागेत समांतरपणे एकत्रित केलेल्या 4 ड्रॉवर युनिट्स

•8E/2: 2 ड्रॉवर युनिट्स 200 मिमी उंच, 300 मिमी रुंद आणि 400 मिमी खोल मोजण्याच्या जागेत समांतर एकत्र केले जातात

•8E: 1 ड्रॉवर युनिट 200 मिमी उंच, 600 मिमी रुंद आणि 400 मिमी खोल असलेल्या जागेत एकत्र केले

•16E: 1 ड्रॉवर युनिट 400 मिमी उंच, 600 मिमी रुंद आणि 400 मिमी खोल असलेल्या जागेत एकत्र केले

•24E: 1 ड्रॉवर युनिट 600 मिमी उंच, 600 मिमी रुंद आणि 400 मिमी खोल असलेल्या जागेत एकत्र केले
