सीजीएस लो-व्होल्टेज मागे घेण्यायोग्य स्विच कॅबिनेटच्या वापर योजना काय आहेत?

सीजीएस लो-व्होल्टेज मागे घेण्यायोग्य स्विच कॅबिनेटच्या वापर योजना काय आहेत?

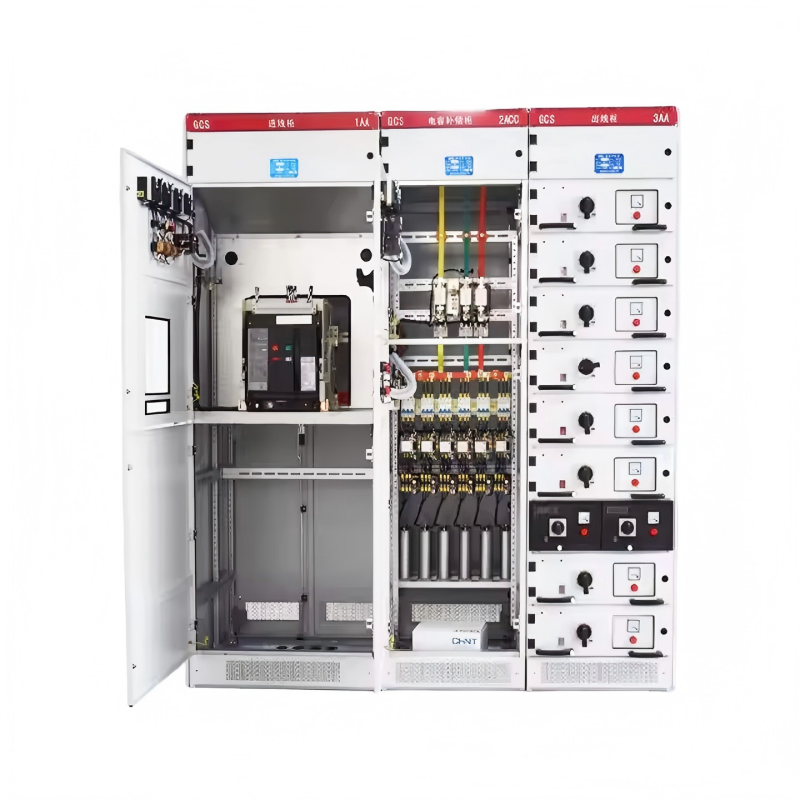

मुख्य सर्किट योजना

  जीसीएस कॅबिनेटच्या मुख्य सर्किट योजनेत groups२ गट आणि ११8 वैशिष्ट्ये आहेत, जे सहाय्यक सर्किट्सच्या नियंत्रण आणि संरक्षणामधील बदलांमधून प्राप्त झालेल्या योजना आणि वैशिष्ट्ये वगळता. यात वीज निर्मिती, वीजपुरवठा आणि इतर वीज वापरकर्त्यांच्या गरजा समाविष्ट आहेत, ज्यात 5000 ए च्या रेटिंग वर्किंग करंटसह 2500 केव्हीए आणि त्यापेक्षा कमी वितरण ट्रान्सफॉर्मर्सच्या निवडीसाठी योग्य आहे. कॅपेसिटर भरपाई कॅबिनेट वीजपुरवठा आणि उर्जा घटक सुधारण्यासाठी वापराच्या गरजा भागविण्यासाठी डिझाइन केल्या आहेत आणि अणुभट्टी कॅबिनेट सर्वसमावेशक गुंतवणूकीच्या गरजेचा विचार करण्यासाठी डिझाइन केल्या आहेत.

सहाय्यक सर्किट योजना

  जीसीएस सहाय्यक सर्किट las टलसमध्ये 120 सहाय्यक सर्किट योजना आहेत. डीसी ऑपरेशन भागाची सहाय्यक सर्किट योजना प्रामुख्याने पॉवर प्लांट सबस्टेशनच्या लो-व्होल्टेज प्लांट (स्टेशन) प्रणालीसाठी वापरली जाते. हे 200 मेगावॅट आणि त्यापेक्षा कमी आणि 300 मेगावॅट आणि त्यापेक्षा कमी युनिट्सच्या लो-व्होल्टेज प्लांट सिस्टमसाठी योग्य आहे, वर्किंग (स्टँडबाय) वीजपुरवठा लाइन, पॉवर फीडर आणि मोटर फीडरचा सामान्य नियंत्रण मोड.

  एसी ऑपरेशन भागाची सहाय्यक योजना मुख्यत: कारखाने, खाणी, उपक्रम आणि उच्च-वाढीच्या इमारतींमध्ये सबस्टेशनच्या कमी-व्होल्टेज सिस्टमसाठी वापरली जाते. ड्युअल वीजपुरवठा ऑपरेशन नियंत्रणासाठी योग्य 6 जोड्या आहेत. तेथे कोणतेही ऑपरेशन इलेक्ट्रिकल इंटरलॉक स्टँडबाय ऑटोमॅटिक थ्रो, सेल्फ-रिकव्हरी आणि इतर कंट्रोल सर्किट्स नाहीत, जे थेट अभियांत्रिकी डिझाइनमध्ये वापरले जाऊ शकतात.

  डीसी नियंत्रण वीजपुरवठा डीसी 220 व्ही किंवा 110 व्ही आहे आणि एसी नियंत्रण वीजपुरवठा एसी 380 व्ही किंवा 220 व्ही आहे. हे ड्रॉवर युनिट्सचे बनलेले संपूर्ण मंत्रिमंडळ आहे. 220 व्ही नियंत्रण वीजपुरवठा या कॅबिनेटमध्ये समर्पित नियंत्रण ट्रान्सफॉर्मरद्वारे समर्थित सार्वजनिक नियंत्रण वीजपुरवठा पासून प्राप्त झाला आहे. सार्वजनिक नियंत्रण वीजपुरवठा एक असुरक्षित नियंत्रण ट्रान्सफॉर्मरचा वापर करते आणि कमकुवत वर्तमान सिग्नल दिवे आवश्यक असताना 24 व्ही वीजपुरवठा वापरासाठी राखीव असतो.

  वॅट-तास मीटरचे इन्स्टॉलेशन स्थान, व्होल्टेज सिग्नलची परिचय पद्धत आणि इतर स्थापना आणि वापराच्या आवश्यकतांच्या सहाय्यक सर्किट आकृतीच्या "तयारी सूचना" मध्ये तपशीलवार आहेत.

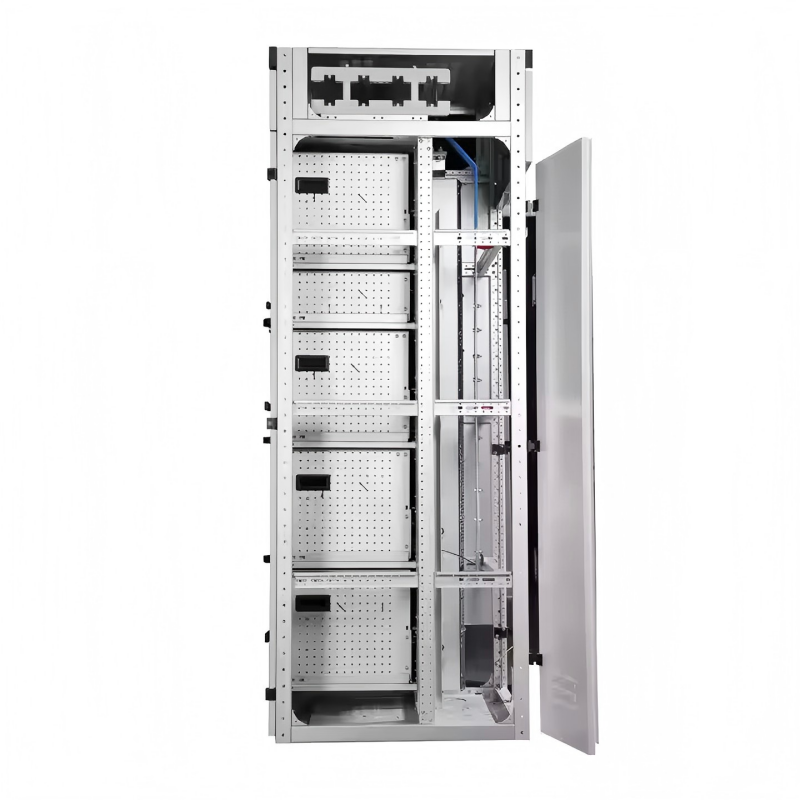

मुख्य बसबार

बसबारची डायनॅमिक थर्मल स्थिरता सुधारण्यासाठी आणि संपर्क पृष्ठभागाच्या तापमानात वाढ सुधारण्यासाठी, सर्व उपकरणे टीएमवाय-टी 2 मालिका हार्ड कॉपर बसबार वापरतात. तांबे बसबार पूर्ण-लांबीचे टिन-प्लेटेड आहेत आणि पूर्ण-लांबीच्या चांदी-प्लेटेड कॉपर बसबार देखील वापरले जाऊ शकतात. क्षैतिज बसबार आणि अनुलंब बसबार अनुक्रमे कॅबिनेटमधील बसबार अलगाव कक्षात स्थापित केले आहेत. तटस्थ ग्राउंडिंग बसबार हार्ड कॉपर बार वापरतो. क्षैतिज तटस्थ ग्राउंडिंग वायर (पेन) किंवा ग्राउंडिंग + तटस्थ वायर (पीई + एन) कनेक्ट केलेले आहे.

मुख्य स्विच

630 ए आणि त्यापेक्षा जास्त वीज पुरवठा रेषा आणि फीडर स्विचसाठी, डीडब्ल्यू 45 मालिका प्रामुख्याने निवडली गेली आहे आणि डीडब्ल्यू 48 मालिका, एई मालिका, 3 डब्ल्यूई किंवा मी मालिका देखील निवडली जाऊ शकते. आवश्यक असल्यास, आयातित एम मालिका किंवा एफ मालिका देखील निवडली जाऊ शकते.

630 ए च्या खाली फीडर आणि मोटर कंट्रोल स्विचसाठी, वांग टीजी मालिका आणि सीएम 1 मालिका निवडते. एनएम मालिका, सीडीएम मालिका, टीजी 30 मालिका आणि इतर मोल्डेड केस स्विच.

मुख्य सर्किटची डायनॅमिक स्थिरता सुधारण्यासाठी, जीसीएस मालिका विशेष एकत्रित बसबार क्लॅम्प्स आणि इन्सुलेशन समर्थन डिझाइन केलेले आहेत. ते उच्च इन्सुलेशन सामर्थ्याने उच्च-सामर्थ्य, फ्लेम-रिटर्डंट सिंथेटिक उशी सामग्रीचे बनलेले आहेत, चांगले स्वत: ची उत्साही कामगिरी आणि अद्वितीय रचना.

फंक्शनल युनिट्सच्या विभाजन, प्लग इन आणि केबल हेडचे तापमान वाढ कमी करण्यासाठी, जीसीएस कॅबिनेट स्पेशल अ‍ॅडॉप्टरची रचना केली गेली आहे. अ‍ॅडॉप्टरची मोठी क्षमता आणि तापमानात कमी वाढ आहे.

जर डिझाइन विभागाने वापरकर्त्याच्या गरजेनुसार चांगले कार्यप्रदर्शन आणि अधिक प्रगत तंत्रज्ञानासह नवीन इलेक्ट्रिकल घटक निवडले तर जीसीएस मालिका कॅबिनेटमध्ये चांगली अष्टपैलुत्व आहे आणि अद्ययावत विद्युत घटकांमुळे उत्पादन आणि स्थापनेमध्ये अडचणी उद्भवणार नाहीत.

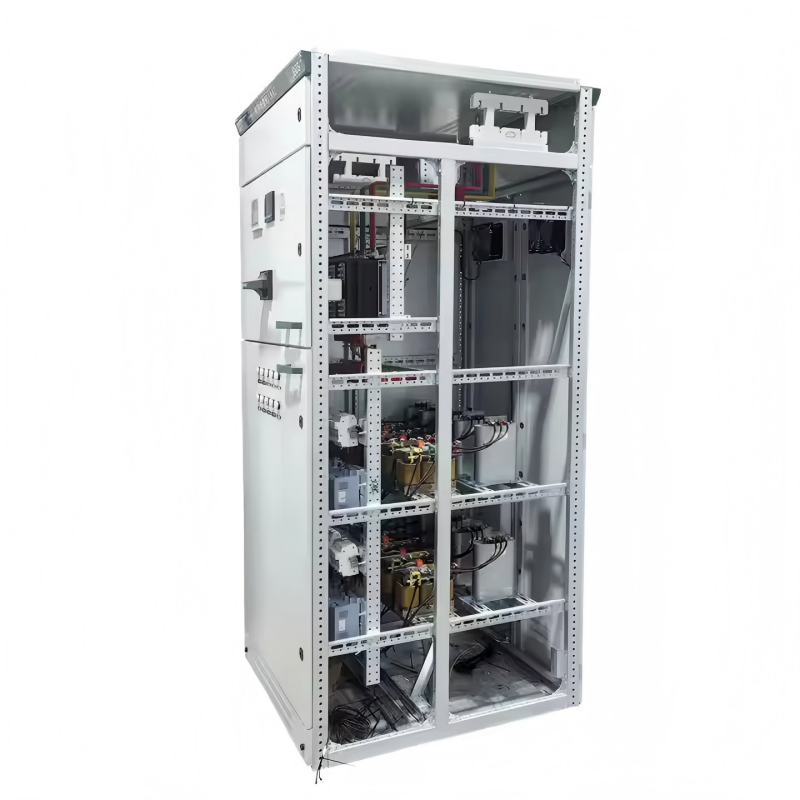

विद्युत घटक निवड

जीसीएस कॅबिनेट प्रामुख्याने प्रगत तंत्रज्ञान, उच्च कार्यक्षमता आणि स्थिरता निर्देशकांसह इलेक्ट्रिकल घटक वापरतात आणि चीनमध्ये मोठ्या प्रमाणात उत्पादित आयातित तंत्रज्ञानाचा वापर करतात.
