उच्च व्होल्टेज पॉवर सिस्टमचा कोअर-एसएफ 6 सर्किट ब्रेकर

विहंगावलोकन

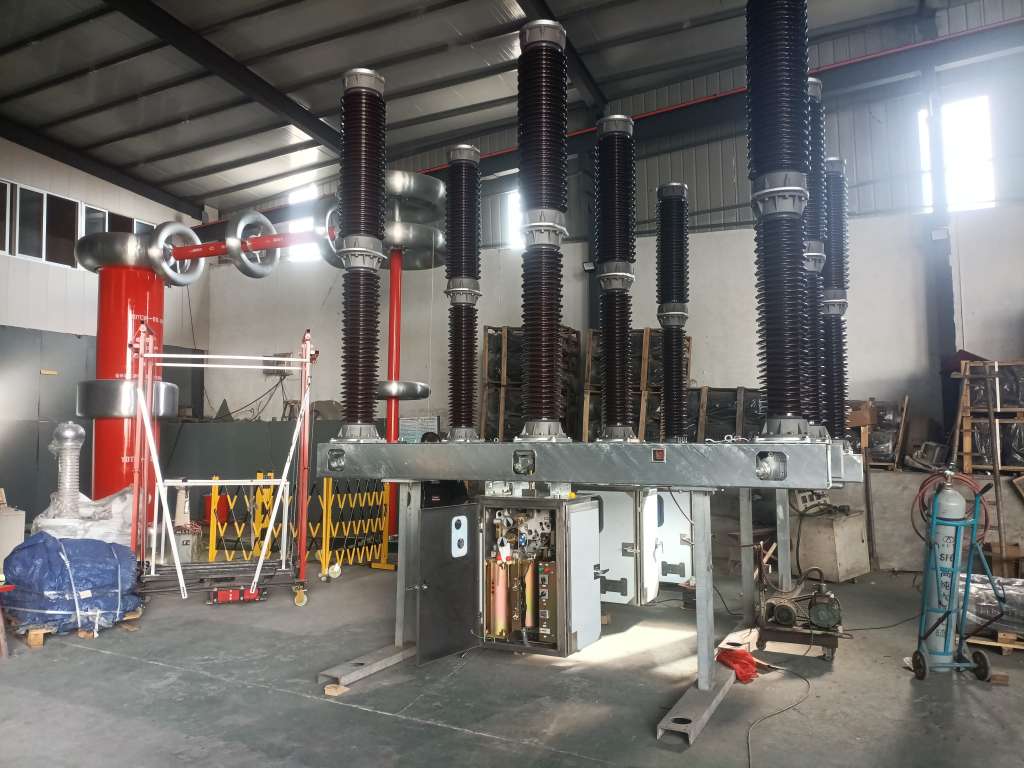

एसएफ 6 सर्किट ब्रेकर एक उच्च-व्होल्टेज स्विचगियर आहे जो कमानी विझविणारा आणि इन्सुलेट माध्यम म्हणून सल्फर हेक्साफ्लोराइड (एसएफ 6) गॅस वापरतो. हे उच्च-व्होल्टेज पॉवर ग्रिडचे मूळ म्हणून ओळखले जाते. त्याच्या अद्वितीय कमानी विझविण्याची क्षमता आणि स्थिर कार्यक्षमतेसह, हे विविध पॉवर सिस्टम आणि ट्रान्समिशन आणि वितरण नेटवर्कमध्ये मोठ्या प्रमाणात वापरले जाते. पॉवर ग्रीडचे सुरक्षित ऑपरेशन सुनिश्चित करण्यासाठी हे एक महत्त्वाचे उपकरणे आहेत. हे प्रामुख्याने .5२..5 केव्हीच्या उच्च व्होल्टेजमध्ये विभागले गेले आहे आणि त्यापेक्षा जास्त आणि मध्यम व्होल्टेज 3.6 केव्ही ~ 72.5 केव्ही. एसएफ 6 सर्किट ब्रेकरचे मुख्य कार्य म्हणजे फॉल्ट करंट द्रुतगतीने कापणे आणि पॉवर ग्रीड उपकरणे शॉर्ट सर्किट किंवा ओव्हरलोडच्या नुकसानीपासून संरक्षण करणे.

一. एसएफ 6 सर्किट ब्रेकर म्हणजे काय?

एसएफ 6 सर्किट ब्रेकर एक उच्च-व्होल्टेज स्विचगियर आहे जो सल्फर हेक्साफ्लोराइड (एसएफ 6) गॅस इन्सुलेट आणि आर्क-एक्सटिंग माध्यम म्हणून वापरतो. हे मुख्यतः पॉवर ग्रीड उपकरणांचे नुकसान टाळण्यासाठी सर्किट्समधील (जसे शॉर्ट सर्किट्स किंवा ओव्हरलोड्स) फॉल्ट प्रवाह द्रुतपणे कापण्यासाठी वापरले जाते. त्याच्या ऑपरेटिंग व्होल्टेज श्रेणीमध्ये 3.6 केव्ही ते 800 केव्ही समाविष्ट आहे आणि मध्यम-व्होल्टेज, उच्च-व्होल्टेज आणि अल्ट्रा-हाय-व्होल्टेज पॉवर सिस्टममध्ये मोठ्या प्रमाणात वापरले जाते.

二. एसएफ 6 सर्किट ब्रेकर कसे कार्य करते?

1. तत्व: एसएफ 6 गॅसची भूमिका

इन्सुलेट माध्यमः एसएफ 6 गॅसची इन्सुलेशन सामर्थ्य हवेच्या 2 ते 3 पट आहे, जे उच्च व्होल्टेज परिस्थितीत थेट भाग प्रभावीपणे वेगळे करू शकते.

आर्क विझविणारे माध्यमः एसएफ 6 रेणूंमध्ये इलेक्ट्रोनेगेटिव्हिटी मजबूत असते आणि मायक्रोसेकंद कमानी विझविण्याकरिता त्वरीत चाप ऊर्जा शोषून घेऊ शकते.

स्थिरता: कमानीच्या उच्च तापमानात विघटनानंतर, 99% एसएफ 6 गॅस अवशिष्ट प्रदूषकांशिवाय त्वरीत पुन्हा तयार केले जाऊ शकते.

2. कंस विझण्याची संपूर्ण प्रक्रिया

संपर्क वेगळे करणे: फॉल्ट चालू सर्किट ब्रेकर ऑपरेट करण्यासाठी ट्रिगर करते आणि संपर्क द्रुतगतीने विभक्त केले जातात आणि एक कंस व्युत्पन्न होतो.

गॅस कॉम्प्रेशन: ऑपरेटिंग यंत्रणा एसएफ 6 गॅस संकुचित करण्यासाठी पिस्टन चालवते, आयनीकरणाची डिग्री कमी करण्यासाठी कमानीच्या दिशेने उडणारी एक वेगवान एअरफ्लो तयार करते.

उर्जा शोषण: एसएफ 6 रेणू विनामूल्य इलेक्ट्रॉन कॅप्चर करतात, कमानी चालू ठेवण्यापासून दडपतात, कमानी द्रुतपणे विझवतात आणि वर्तमान डिस्कनेक्शन प्राप्त करतात.

इन्सुलेशन पुनर्प्राप्ती: कमान विझविल्यानंतर, एसएफ 6 गॅस कमानास राज्य करण्यापासून रोखण्यासाठी इन्सुलेशन सामर्थ्य त्वरित पुनर्संचयित करते आणि सर्किट पूर्णपणे डिस्कनेक्ट झाले आहे हे सुनिश्चित करते.

三. कोर स्ट्रक्चर आणि एसएफ 6 सर्किट ब्रेकरचे घटक

1. कमानी विझवणे चेंबर

साहित्य: उच्च तापमान प्रतिरोधक सिरेमिक किंवा इपॉक्सी राळ.

डिझाइनः कॉम्प्रेस्ड गॅस प्रकार (एकल दबाव आणि दुहेरी दाब) किंवा सेल्फ-एनर्जी आर्क विझविणारी रचना, भिन्न वर्तमान पातळीसाठी योग्य.

2. गॅस सिस्टम

गॅस चेंबर: एसएफ 6 गॅसने भरलेली सीलबंद पोकळी (रेटेड प्रेशर 0.4 ~ 0.6 एमपीए).

प्रेशर मॉनिटरिंग: घनता रिले रिअल टाइममध्ये गॅस प्रेशरचे परीक्षण करते आणि लॉकआउट किंवा अलार्म सिग्नल ट्रिगर करते.

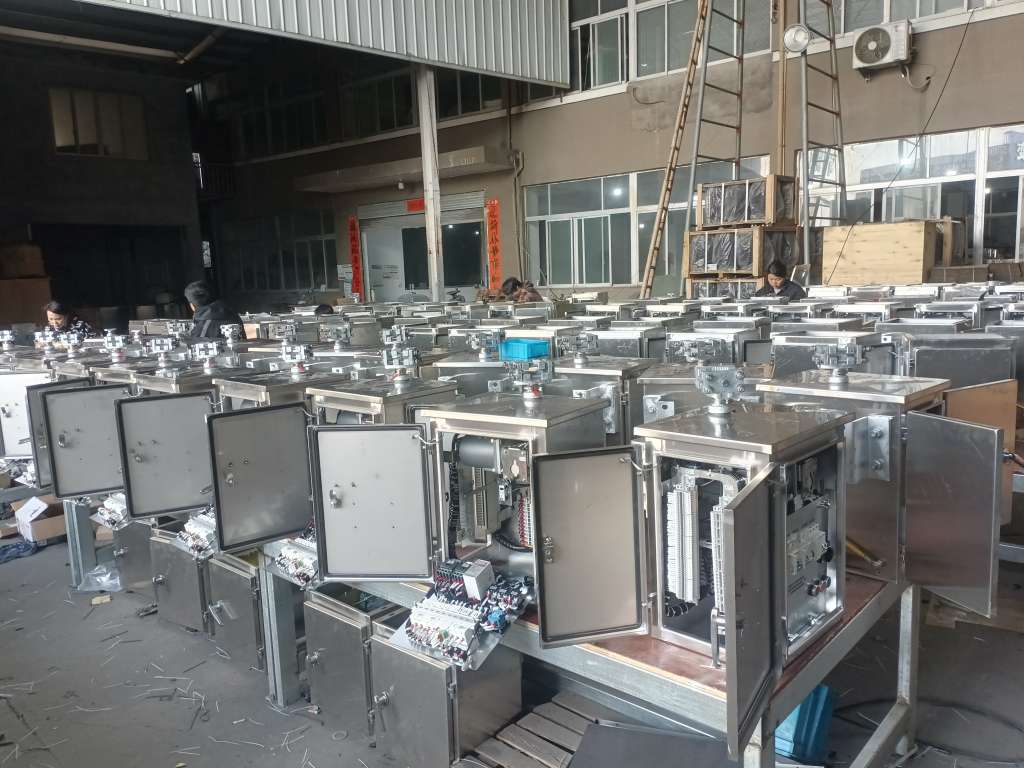

3. ऑपरेटिंग यंत्रणा

वसंत ऊर्जा संचयन यंत्रणा: आर्थिक आणि विश्वासार्ह, मध्यम व्होल्टेज सिस्टमसाठी योग्य.

हायड्रॉलिक/वायवीय यंत्रणा: उच्च व्होल्टेज आणि मोठ्या क्षमता सर्किट ब्रेकरसाठी वापरली जाणारी मोठी आउटपुट टॉर्क.

इंटेलिजेंट इलेक्ट्रिक यंत्रणा: एकात्मिक सेन्सर, रिमोट ओपनिंग आणि क्लोजिंग कंट्रोलला समर्थन द्या.

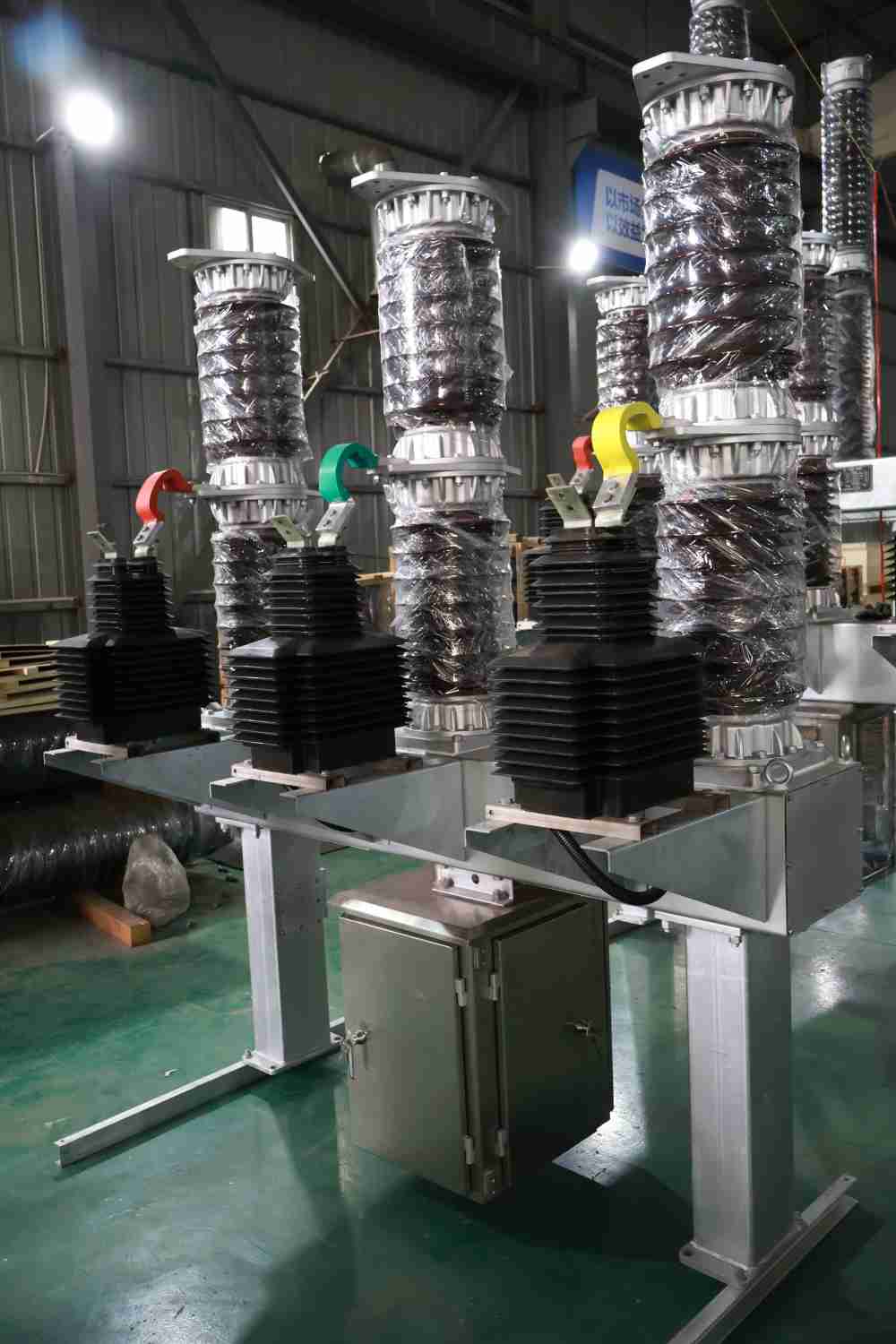

4. इन्सुलेशन समर्थन रचना

पोर्सिलेन स्तंभ प्रकार: मानक डिझाइन, मजबूत-प्रदूषण क्षमता.

संमिश्र इन्सुलेटर प्रकार: सिलिकॉन रबर जॅकेट वजन कमी करते आणि स्फोट-प्रूफची चांगली कामगिरी चांगली आहे.

四. एसएफ 6 सर्किट ब्रेकर्सचे फायदे

1. Super strong breaking capacity: can cut off short-circuit current up to 80kA, far exceeding ordinary vacuum circuit breakers.

२. सुपर लाँग मेकॅनिकल लाइफ: १०,००० पर्यंत मेकॅनिकल लाइफ आणि २० वर्षांपर्यंत २,००० पूर्ण-क्षमता ब्रेकिंग, देखभाल-मुक्त चक्र पूर्ण करू शकते.

3. कॉम्पॅक्ट डिझाइन: एसएफ 6 चे उच्च इन्सुलेशन एअर-इन्सुलेटेड सर्किट ब्रेकर्सपेक्षा 40% लहान उपकरणांचे खंड बनवते, सबस्टेशन स्पेसची बचत करते.

4. सुपर मजबूत अनुकूलता: पूर्णपणे सीलबंद रचना, -30 डिग्री सेल्सियस ते +40 डिग्री सेल्सियस, उच्च आर्द्रता किंवा धूळ वातावरणात स्थिरपणे कार्य करू शकते. 20 वर्षांपर्यंत देखभाल-मुक्त चक्र.

五. एसएफ 6 सर्किट ब्रेकर्सची भविष्यातील तांत्रिक नवीनता

1. एसएफ 6 पर्याय

मिश्रित गॅस: एसएफ 6/एनए किंवा एसएफ 6/सीएफ 4 मिश्रित गॅस, एसएफ 6 चा वापर आणि जीडब्ल्यूपी 30%~ 50%कमी करते.

2. एसएफ 6-फ्री पर्यायः

ड्राय एअर सर्किट ब्रेकर: मध्यम व्होल्टेज फील्डमध्ये (≤40.5 केव्ही), जीडब्ल्यूपी = 0 मध्ये व्यापारीकरण.

व्हॅक्यूम सर्किट ब्रेकर + पर्यावरणास अनुकूल गॅस: उच्च व्होल्टेज फील्डमध्ये विकास (जसे की सी 5-एफके गॅस).

3. पुनर्प्राप्ती आणि पुनर्जन्म तंत्रज्ञान

एसएफ 6 रिकव्हरी डिव्हाइस: ऑपरेशन आणि देखभाल खर्च कमी करण्यासाठी ≥99.9% च्या शुद्धतेसह गॅसचे पुनर्वापर केले जाऊ शकते.

विघटन उपचार: उच्च-तापमान कमान किंवा प्लाझ्मा तंत्रज्ञान एसएफ 6 ला निरुपद्रवी सल्फर आणि फ्लोराईडमध्ये विघटित करते.

4. बुद्धिमान अपग्रेड

कंडिशन मॉनिटरींग सिस्टमः अंगभूत सेन्सर गॅस घनता, संपर्क पोशाख, यांत्रिक कंपन आणि भविष्यवाणी देखभाल यांचे निरीक्षण करतात.

六. एसएफ 6 सर्किट ब्रेकर्सचे अनुप्रयोग परिदृश्य

उच्च-व्होल्टेज ट्रान्समिशन नेटवर्क: ट्रान्सफॉर्मर्स आणि ट्रान्समिशन लाइनचे संरक्षण करण्यासाठी 500 केव्ही आणि वरील सबस्टेशनमध्ये वापरले जाते.

अर्बन पॉवर ग्रीड: जीआयएस (गॅस इन्सुलेटेड स्विचगियर) मध्ये समाकलित, मर्यादित जागेसह शहरी सबस्टेशनसाठी योग्य.

नवीन उर्जा उर्जा स्टेशन: पॉवर प्लांट्स आणि फोटोव्होल्टिक पॉवर स्टेशनसाठी बूस्टर स्टेशन, वारंवार स्टार्ट-स्टॉप ऑपरेशन्सचा प्रतिकार.

औद्योगिक उर्जा प्रणाली: स्टील प्लांट्स आणि रासायनिक वनस्पती सारख्या उच्च वर्तमान भारांसाठी इनकमिंग लाइन संरक्षण.

निष्कर्ष

एसएफ 6 सर्किट ब्रेकर त्यांच्या कार्यक्षम ब्रेकिंग क्षमतेमुळे सध्याच्या उच्च-व्होल्टेज पॉवर सिस्टमची मुख्य संरक्षण उपकरणे आहेत. भविष्यात, उद्योग पर्यावरणास अनुकूल तंत्रज्ञानाच्या संक्रमणास गती देत ​​आहे. तंत्रज्ञानाच्या विकासासह, अधिक सुरक्षित आणि क्लिनर वायू उदयास येतील.लुगाओ पॉवर कंपनी, लि.ऊर्जा परिवर्तनाची आव्हाने आणि संधी पूर्ण करण्यासाठी पर्यावरणीय संरक्षणासह कामगिरी एकत्र करेल आणि सक्रियपणे नाविन्यास स्वीकारेल. आपल्या पॉवर सिस्टमसाठी कार्यक्षम, विश्वासार्ह आणि टिकाऊ संरक्षण प्रदान करण्यासाठी सानुकूलित एसएफ 6 सर्किट ब्रेकर सोल्यूशन्स मिळविण्यासाठी लूगाओ निवडा!
