व्हॅक्यूम सर्किट ब्रेकर म्हणजे काय?

लूगाओ व्हॅक्यूम सर्किट ब्रेकर (व्हीसीबी) उच्च-व्होल्टेज पॉवर सिस्टममधील विद्युत उपकरणांचा एक आवश्यक भाग आहे. सदोष झाल्यास वर्तमान तोडणे हा आहे, ज्यायोगे सर्किटचे संरक्षण होते. लुगाओ व्हॅक्यूम सर्किट ब्रेकरचा मोठ्या प्रमाणात विविध औद्योगिक आणि व्यावसायिक अनुप्रयोगांमध्ये वापर केला जातो, विशेषत: मध्यम आणि उच्च-व्होल्टेज अनुप्रयोगांमध्ये जेथे विश्वसनीय आणि कार्यक्षम संरक्षण महत्त्वपूर्ण आहे. या लेखाच्या माध्यमातून, लूगाओ आपल्याला कार्यरत तत्त्व, मुख्य घटक, फायदे, अनुप्रयोग आणि आमच्या लूगाओ व्हॅक्यूम सर्किट ब्रेकर्सची देखभाल शोधण्यास प्रवृत्त करेल, ज्यामुळे ते इलेक्ट्रिकल पॉवर सिस्टममध्ये लोकप्रिय निवड का बनले आहेत याबद्दल अंतर्दृष्टी देतात.

व्हॅक्यूम सर्किट ब्रेकरचे कार्यरत तत्व

लूगाओ व्हॅक्यूम सर्किट ब्रेकरचे प्राथमिक कार्य म्हणजे फॉल्ट प्रवाहांमध्ये व्यत्यय आणणे आणि संभाव्य नुकसानीपासून विद्युत सर्किटचे संरक्षण करणे. जेव्हा एक खराबी उद्भवते, तेव्हा व्हॅक्यूम सर्किट ब्रेकर ओव्हरहाटिंग, आग किंवा इतर धोकादायक परिणाम टाळण्यासाठी त्वरीत प्रवाह कापेल. इतर प्रकारच्या सर्किट ब्रेकर्सच्या विपरीत, लूगाओ व्हॅक्यूम सर्किट ब्रेकर व्हॅक्यूम चेंबरमध्ये आर्क्स विझवतात. जेव्हा सर्किट ब्रेकरच्या आत संपर्क विभक्त होतो, तेव्हा त्या दरम्यान एक कंस तयार होईल. लूगाओ व्हॅक्यूम सर्किट ब्रेकरमध्ये, व्हॅक्यूम आयनीकरण प्रतिबंधित करू शकतो आणि संपर्क दरम्यान इन्सुलेशन द्रुतपणे पुनर्संचयित करू शकतो, म्हणून कमान जवळजवळ त्वरित विझला जाऊ शकतो.

व्हॅक्यूम का वापरावे?

लूगाओ व्हॅक्यूम सर्किट ब्रेकरचा व्हॅक्यूम चेंबर त्याच्या कामगिरीची गुरुकिल्ली आहे. व्हॅक्यूममध्ये जवळजवळ कोणतेही कण नाहीत आणि आयनीकरणाच्या अभावामुळे कमान टिकणे कठीण होते. म्हणून, कमानी विझविण्याची गती वायु किंवा वायूपेक्षा जास्त वेगवान आहे. हा कार्यक्षम वर्तमान व्यत्यय उच्च-व्होल्टेज पॉवर सिस्टममध्ये व्हॅक्यूम सर्किट ब्रेकर मोठ्या प्रमाणात वापरला जातो यामागील मुख्य कारणांपैकी एक आहे.

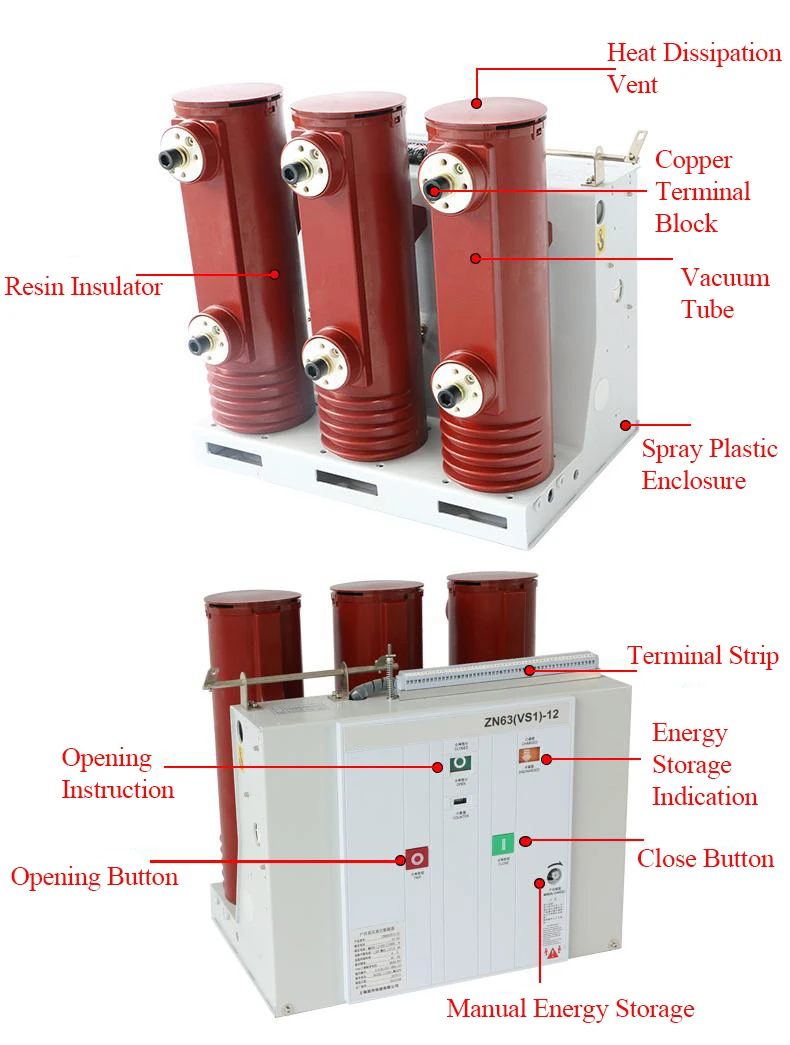

व्हॅक्यूम सर्किट ब्रेकरचे मुख्य घटक

1. व्हॅक्यूम इंटरप्टर: व्हॅक्यूम आर्क विझविणारा चेंबर व्हॅक्यूम सर्किट ब्रेकरचा मुख्य भाग आहे. यात व्हॅक्यूममध्ये बंद केलेले दोन संपर्क असतात. जेव्हा हे दोन संपर्क वेगळे करतात, तेव्हा व्हॅक्यूम आर्क विझविणारे कक्ष व्हॅक्यूम वातावरणात कमान त्वरित विझवते.

2. ऑपरेटिंग यंत्रणा:व्हॅक्यूम आर्क विझविणार्‍या चेंबरमधील संपर्क उघडणे आणि बंद करण्यासाठी ऑपरेटिंग यंत्रणा जबाबदार आहे. व्हॅक्यूम सर्किट ब्रेकरच्या ऑपरेशनवर तंतोतंत नियंत्रण ठेवण्यासाठी हे व्यक्तिचलित किंवा इलेक्ट्रिकली ऑपरेट केले जाऊ शकते.

3. इन्सुलेशन सामग्री:व्हॅक्यूम सर्किट ब्रेकर सामान्यत: मध्यम ते उच्च व्होल्टेज अनुप्रयोगांसाठी वापरले जातात या वस्तुस्थितीमुळे, घटकांमधील इन्सुलेशन महत्त्वपूर्ण आहे. उच्च व्होल्टेज अंतर्गत सुरक्षित ऑपरेशन सुनिश्चित करण्यासाठी आम्ही उच्च-गुणवत्तेची इन्सुलेशन सामग्री वापरतो.

4. गृहनिर्माण: ओलावा आणि धूळ यासारख्या पर्यावरणीय घटकांपासून त्यांचे संरक्षण करण्यासाठी व्हॅक्यूम सर्किट ब्रेकर सामान्यत: बळकट संलग्नकांमध्ये स्थापित केले जातात, ज्यामुळे त्यांच्या कामगिरीवर परिणाम होऊ शकतो.

व्हॅक्यूम सर्किट ब्रेकर्सचे फायदे

इतर प्रकारच्या सर्किट ब्रेकर्सच्या तुलनेत, व्हॅक्यूम सर्किट ब्रेकर्सचे अनेक फायदे आहेत, ज्यामुळे ते विद्युत उर्जा प्रणालींमध्ये एक लोकप्रिय पर्याय आहे:

1. उच्च डायलेक्ट्रिक सामर्थ्य: व्हॅक्यूम सर्किट ब्रेकरच्या व्हॅक्यूम चेंबरमध्ये उत्कृष्ट डायलेक्ट्रिक सामर्थ्य आहे, जेणेकरून ते ब्रेकडाउनच्या जोखमीशिवाय उच्च-व्होल्टेज सर्किट डिस्कनेक्ट करू शकते.

2. किमान देखभाल:व्हॅक्यूम सर्किट ब्रेकर्सचे हलणारे भाग कमी असतात आणि ऑपरेशन दरम्यान कमीतकमी देखभाल आवश्यक असते. हे विशेषतः दूरस्थ स्थापना किंवा उच्च-व्होल्टेज सबस्टेशनमध्ये फायदेशीर आहे, जेथे नियमित देखभाल करणे कठीण आहे.

3. वेगवान ऑपरेशन: व्हॅक्यूम सर्किट ब्रेकर द्रुतपणे कार्य करतात, ज्यामुळे ते दोषांच्या परिणामापासून उपकरणांचे संरक्षण करण्यासाठी अत्यंत प्रभावी बनतात. हे वेगवान ऑपरेशन विद्युत प्रणालीची विश्वसनीयता सुधारते, शक्य तितक्या मोठ्या प्रमाणात नुकसान आणि डाउनटाइम कमी करते.

4. पर्यावरणास अनुकूल: गॅस इन्सुलेटेड सर्किट ब्रेकर्सच्या विपरीत, व्हॅक्यूम सर्किट ब्रेकर्सना ऑपरेशन दरम्यान सल्फर हेक्साफ्लोराइड (एसएफ 6) सारख्या हानिकारक वायूंची आवश्यकता नसते, ज्यामुळे ते पर्यावरणास अनुकूल सर्किट ब्रेकर बनतात.

5. लांब सेवा जीवन: व्हॅक्यूम सर्किट ब्रेकर्सची टिकाऊपणा आणि कार्यक्षमता त्यांचे सेवा जीवन वाढविण्यात मदत करते. कालांतराने व्हॅक्यूम पातळी कमी होत नाही या वस्तुस्थितीमुळे, हे सर्किट ब्रेकर बर्‍याच वर्षांपासून त्यांची प्रभावीता राखू शकतात, ज्यामुळे वारंवार बदलण्याची आवश्यकता कमी होते.

व्हॅक्यूम सर्किट ब्रेकर्सचे अनुप्रयोग

व्हॅक्यूम सर्किट ब्रेकर्स विविध प्रसंगी वापरल्या जाऊ शकतात, मुख्यत: मध्यम आणि उच्च व्होल्टेज अनुप्रयोगांसाठी. काही सामान्य अनुप्रयोगांमध्ये हे समाविष्ट आहे:

1. वीज निर्मिती: पॉवर प्लांट्समध्ये, जनरेटर, ट्रान्सफॉर्मर्स आणि इतर गंभीर उपकरणांचे संरक्षण करण्यासाठी व्हॅक्यूम सर्किट ब्रेकर महत्त्वपूर्ण आहेत. व्हॅक्यूम सर्किट ब्रेकर्स हे सुनिश्चित करतात की मोठ्या प्रमाणात नुकसान आणि महागड्या डाउनटाइम टाळण्यासाठी कोणत्याही दोषांना द्रुतपणे व्यत्यय आणता येईल.

2. सबस्टेशन: मध्यम आणि उच्च व्होल्टेज सिस्टम व्यवस्थापित करण्यासाठी सबस्टेशनमध्ये व्हॅक्यूम सर्किट ब्रेकर मोठ्या प्रमाणात वापरले जातात. व्हॅक्यूम सर्किट ब्रेकर्स द्रुतगतीने आणि प्रभावीपणे फॉल्ट प्रवाह कापू शकतात, ज्यामुळे त्यांना या वातावरणासाठी योग्य बनते.

3. औद्योगिक सेटिंग्ज: उत्पादन सुविधा आणि भारी उद्योग दोषांच्या परिणामापासून उपकरणे संरक्षित करण्यासाठी व्हॅक्यूम सर्किट ब्रेकरवर अवलंबून असतात. व्हॅक्यूम सर्किट ब्रेकर टिकाऊ असतात आणि कमी देखभाल आवश्यक असतात, ज्यामुळे उच्च विश्वसनीयतेची मागणी करणा applications ्या अनुप्रयोगांसाठी ते योग्य आहेत.

4. व्यावसायिक इमारती: मोठ्या व्यावसायिक इमारती आणि ऑफिस कॉम्प्लेक्स सामान्यत: त्यांच्या विद्युत प्रणालीची सुरक्षा आणि विश्वासार्हता सुनिश्चित करण्यासाठी व्हॅक्यूम सर्किट ब्रेकर वापरतात. व्हॅक्यूम सर्किट ब्रेकर्स कॉम्पॅक्ट, कार्यक्षम आणि विद्यमान इलेक्ट्रिकल इन्फ्रास्ट्रक्चरमध्ये समाकलित करण्यासाठी सुलभ डिझाइन केलेले आहेत.

5. रेल्वे प्रणाली: रेल्वे उद्योगात, व्हॅक्यूम सर्किट ब्रेकरचा वापर ट्रेन चालविणार्‍या वीजपुरवठा प्रणालीचे संरक्षण करण्यासाठी केला जातो. त्यांची मजबूत रचना आणि विश्वासार्हता त्यांना या गंभीर पायाभूत सुविधांसाठी योग्य बनवते.

व्हॅक्यूम सर्किट ब्रेकरची देखभाल

व्हॅक्यूम सर्किट ब्रेकर्सचे महत्त्वपूर्ण वैशिष्ट्य म्हणजे त्यांच्या अत्यंत कमी देखभाल आवश्यकता. तथापि, नियमित तपासणी आणि देखभाल इष्टतम कामगिरी आणि सेवा जीवन सुनिश्चित करू शकते. व्हॅक्यूम सर्किट ब्रेकरसाठी मुख्य देखभाल पद्धतींमध्ये हे समाविष्ट आहे:

1. संपर्कांची तपासणी: व्हॅक्यूम सर्किट ब्रेकर्सचा पोशाख कमीतकमी असला तरी, संपर्कांवर गंजण्याची कोणतीही चिन्हे तपासणे अद्याप आवश्यक आहे. थकलेल्या संपर्कांची वेळेवर बदल केल्याने सर्किट ब्रेकर्सची कार्यक्षमता टिकवून ठेवण्यास मदत होते.

2. व्हॅक्यूम अखंडता तपासणी: विश्वसनीय कमानी विझविणे सुनिश्चित करण्यासाठी कमानी विझविणा Cha ्या कक्षातील व्हॅक्यूम अखंड राखले पाहिजे. कोणतीही गळती किंवा अधोगती नाही हे सत्यापित करण्यासाठी व्हॅक्यूम अखंडतेची नियमितपणे चाचणी घेण्याची शिफारस केली जाते.

3. यांत्रिकी ऑपरेशन चाचणी: व्हॅक्यूम सर्किट ब्रेकरची गुळगुळीत उघडणे आणि बंद करणे सुनिश्चित करण्यासाठी ऑपरेटिंग यंत्रणेची नियमित चाचणी आवश्यक आहे. पोशाख आणि फाडण्यापासून रोखण्यासाठी यांत्रिक घटक नियमितपणे वंगण घालावेत.

4. विद्युत चाचणी: इन्सुलेशन प्रतिरोध आणि संपर्क प्रतिरोध चाचणी यासारख्या नियमित विद्युत चाचणी, व्हॅक्यूम सर्किट ब्रेकरमधील कोणत्याही संभाव्य समस्या ओळखण्यास मदत करू शकतात.

इतर प्रकारच्या सर्किट ब्रेकरशी तुलना

व्हॅक्यूम सर्किट ब्रेकरचे अद्वितीय मूल्य समजण्यासाठी, एअर सर्किट ब्रेकर आणि गॅस-इन्सुलेटेड सर्किट ब्रेकर्स सारख्या इतर प्रकारच्या सर्किट ब्रेकरशी तुलना करणे उपयुक्त आहे.

- एअर सर्किट ब्रेकर (एसीबी):

एअर सर्किट ब्रेकर्स कमानी विझविण्यासाठी वातावरणीय हवेवर अवलंबून असतात, ज्यामुळे व्हॅक्यूम सर्किट ब्रेकर्सच्या तुलनेत उच्च-व्होल्टेज अनुप्रयोगांसाठी ते कमी प्रभावी बनतात. व्हॅक्यूम सर्किट ब्रेकरमध्ये जास्त डायलेक्ट्रिक सामर्थ्य असते, ज्यामुळे त्यांना उच्च व्होल्टेज अधिक प्रभावीपणे हाताळण्याची परवानगी मिळते.

- गॅस-इन्सुलेटेड सर्किट ब्रेकर (जीसीबी):

गॅस-इन्सुलेटेड सर्किट ब्रेकर्स कमानी विझवण्यासाठी अनेकदा एसएफ 6 गॅस वापरतात. प्रभावी असले तरी, एसएफ 6 हा एक शक्तिशाली ग्रीनहाऊस गॅस आहे आणि गॅस-इन्सुलेटेड ब्रेकर्सना कठोर हाताळण्याची प्रक्रिया आवश्यक आहे. व्हॅक्यूम सर्किट ब्रेकर्स, त्याउलट, पर्यावरणीय परिणामाशिवाय स्वच्छ आणि टिकाऊ दृष्टिकोन वापरा.

व्हॅक्यूम सर्किट ब्रेकरमधील भविष्यातील ट्रेंड आणि घडामोडी

तंत्रज्ञानामध्ये चालू असलेल्या प्रगतीमुळे, व्हॅक्यूम सर्किट ब्रेकर अधिक कार्यक्षम आणि व्यापकपणे वापरल्या जाण्याची अपेक्षा आहे. क्षेत्रातील काही ट्रेंड आणि भविष्यातील घडामोडींमध्ये हे समाविष्ट आहे:

1. स्मार्ट ग्रीड्ससह एकत्रीकरण: स्मार्ट ग्रीड्सच्या लोकप्रियतेसह, व्हॅक्यूम सर्किट ब्रेकर्सची रचना प्रगत देखरेख आणि नियंत्रण क्षमतांनी वाढत्या प्रमाणात सुसज्ज आहे. हे रीअल-टाइम डेटा संग्रह आणि रिमोट कंट्रोल सक्षम करते, ज्यामुळे पॉवर सिस्टमची विश्वसनीयता आणि कार्यक्षमता सुधारते.

2. सुधारित साहित्य: मटेरियल सायन्समधील संशोधन अधिक टिकाऊ आणि कार्यक्षम होण्यासाठी व्हॅक्यूम सर्किट ब्रेकर्सच्या सामग्रीस प्रोत्साहित करीत आहे. ही सामग्री त्यांचे सेवा आयुष्य वाढविण्यासाठी आणि देखभाल आवश्यकता कमी करण्यासाठी डिझाइन केली आहे.

3. कॉम्पॅक्ट डिझाइन: व्हॅक्यूम सर्किट ब्रेकर्सची रचना वाढत्या संक्षिप्त बनत आहे, ज्यामुळे त्यांना शहरी सबस्टेशन आणि व्यावसायिक इमारती यासारख्या मर्यादित जागेसह अनुप्रयोगांसाठी योग्य बनले आहे.

4. वर्धित फॉल्ट शोध: फ्यूचर व्हॅक्यूम सर्किट ब्रेकर दोषांना वेगवान आणि अधिक अचूक प्रतिसाद देण्यासाठी प्रगत फॉल्ट डिटेक्शन तंत्रज्ञान स्वीकारू शकतात. यामुळे नुकसान होण्याचा धोका कमी होईल आणि पॉवर सिस्टमची एकूण विश्वासार्हता सुधारेल.

निष्कर्ष

व्हॅक्यूम सर्किट ब्रेकर आधुनिक विद्युत प्रणालींमध्ये एक अमूल्य घटक आहे, जे मध्यम- आणि उच्च-व्होल्टेज अनुप्रयोगांमध्ये विश्वसनीय आणि कार्यक्षम संरक्षण प्रदान करते. एका अद्वितीय व्हॅक्यूम-आधारित यंत्रणेसह, ते द्रुतगतीने एआरसी विझवते आणि फॉल्ट प्रवाहांना व्यत्यय आणते, सर्किट ब्रेकरच्या इतर प्रकारच्या तुलनेत उत्कृष्ट डायलेक्ट्रिक सामर्थ्य आणि पर्यावरणीय टिकाव प्रदान करते. कमीतकमी देखभाल आवश्यकता, लांबलचक आयुष्य आणि विस्तृत अनुप्रयोगांसाठी उपयुक्तता व्हॅक्यूम सर्किट ब्रेकरला वीज निर्मिती, औद्योगिक सेटिंग्ज आणि व्यावसायिक इमारतींसाठी एक लोकप्रिय निवड बनवते. तंत्रज्ञान जसजसे पुढे जात आहे तसतसे व्हॅक्यूम सर्किट ब्रेकर्सचे भविष्य आणखी कार्यक्षमता, स्मार्ट ग्रिड एकत्रीकरण आणि कॉम्पॅक्ट डिझाइनचे वचन देते.
